Alimentation électrique de la bobine

[amc]

Chers amis, mon TU9 a du mal à brûler de l'essence ! Carburateur entièrement révisé, démarre a froid va bien, mais à chaud il ne démarre plus ! J'ai vérifié les bougies froides et 'étincelle semble un peu faible. Le chapeau et le rotor du distributeur sont neufs, tout comme les bougies et leurs câbles. J'ai essayé une autre bobine et rien n'a changé !

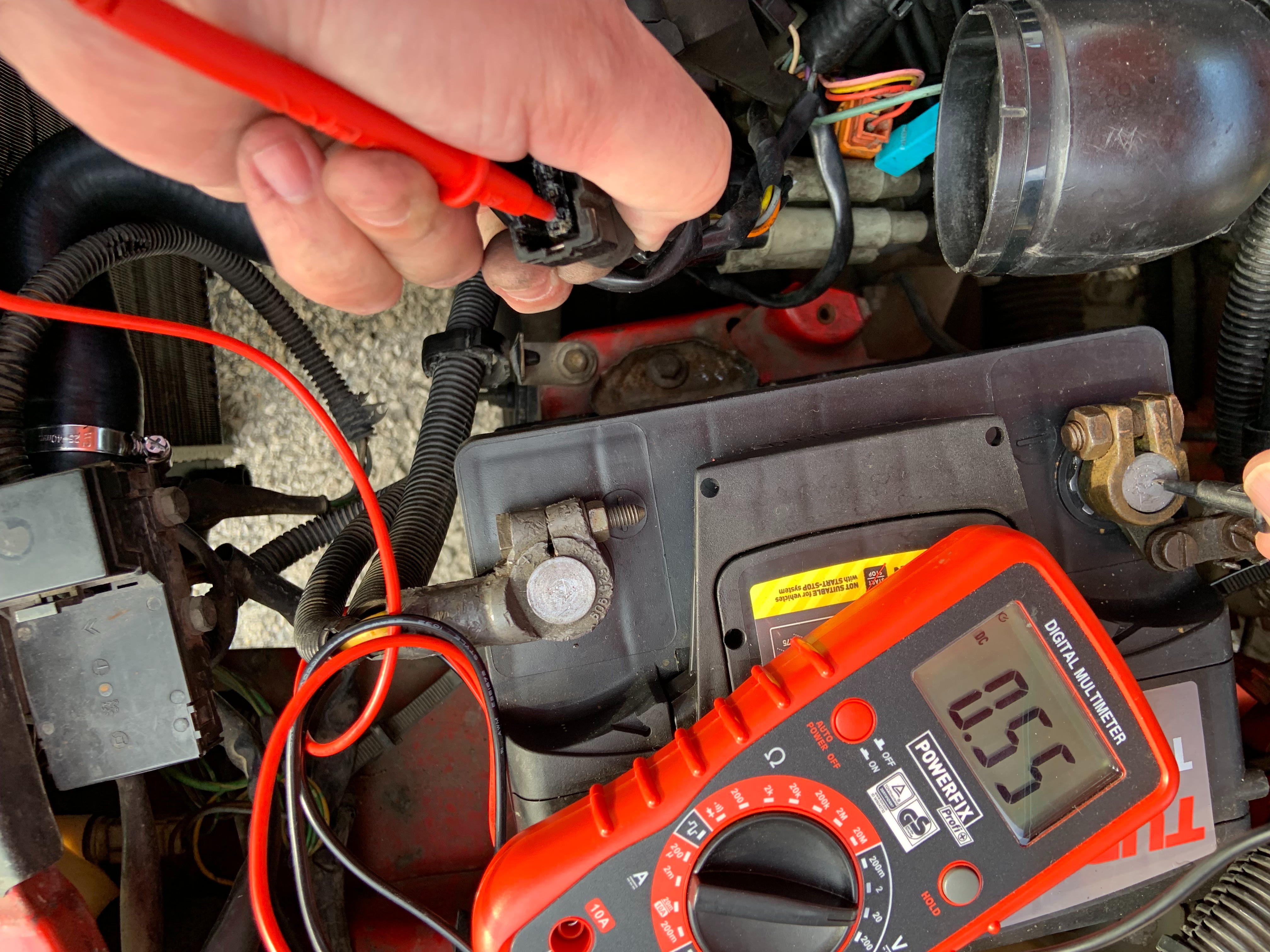

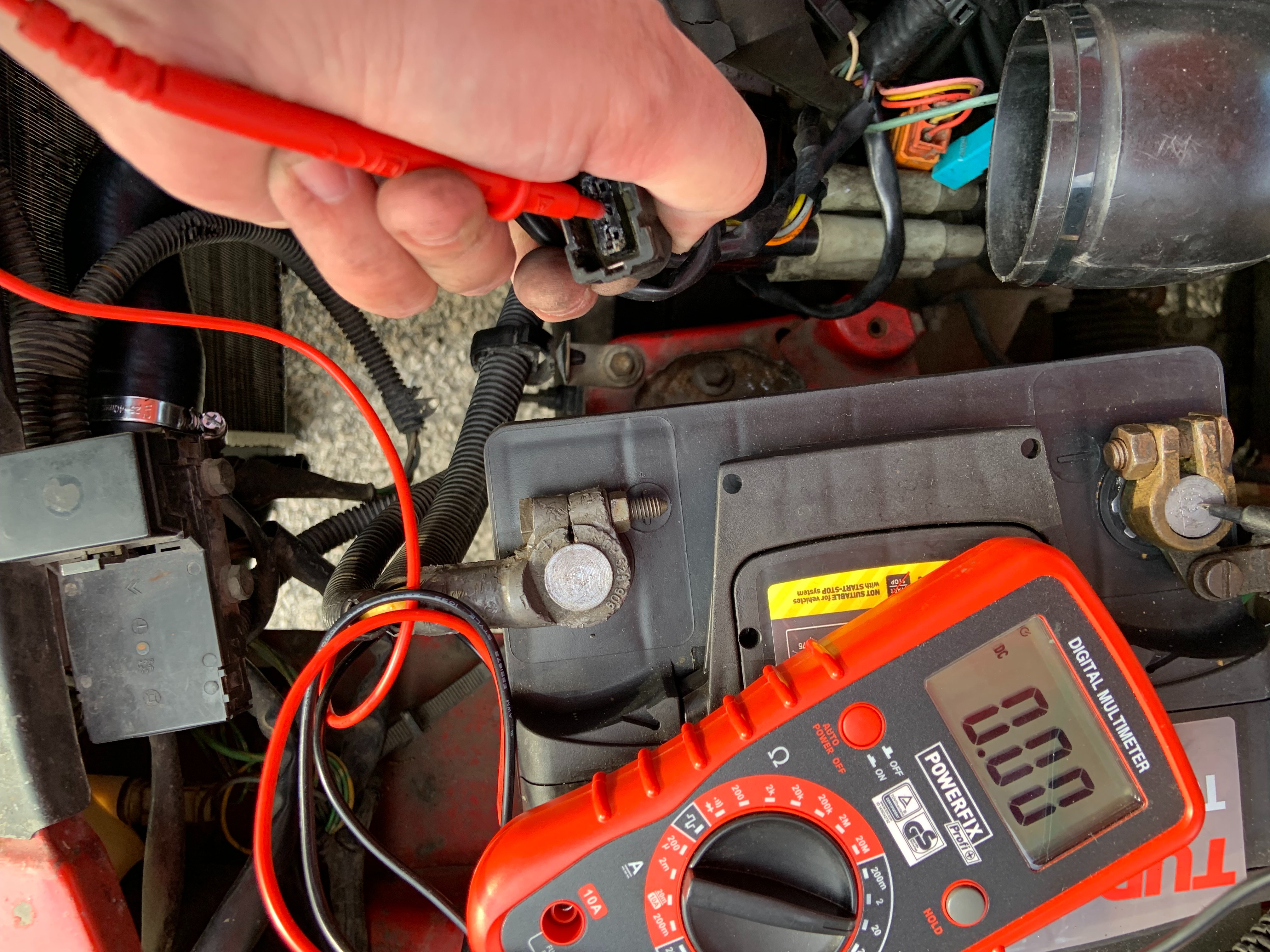

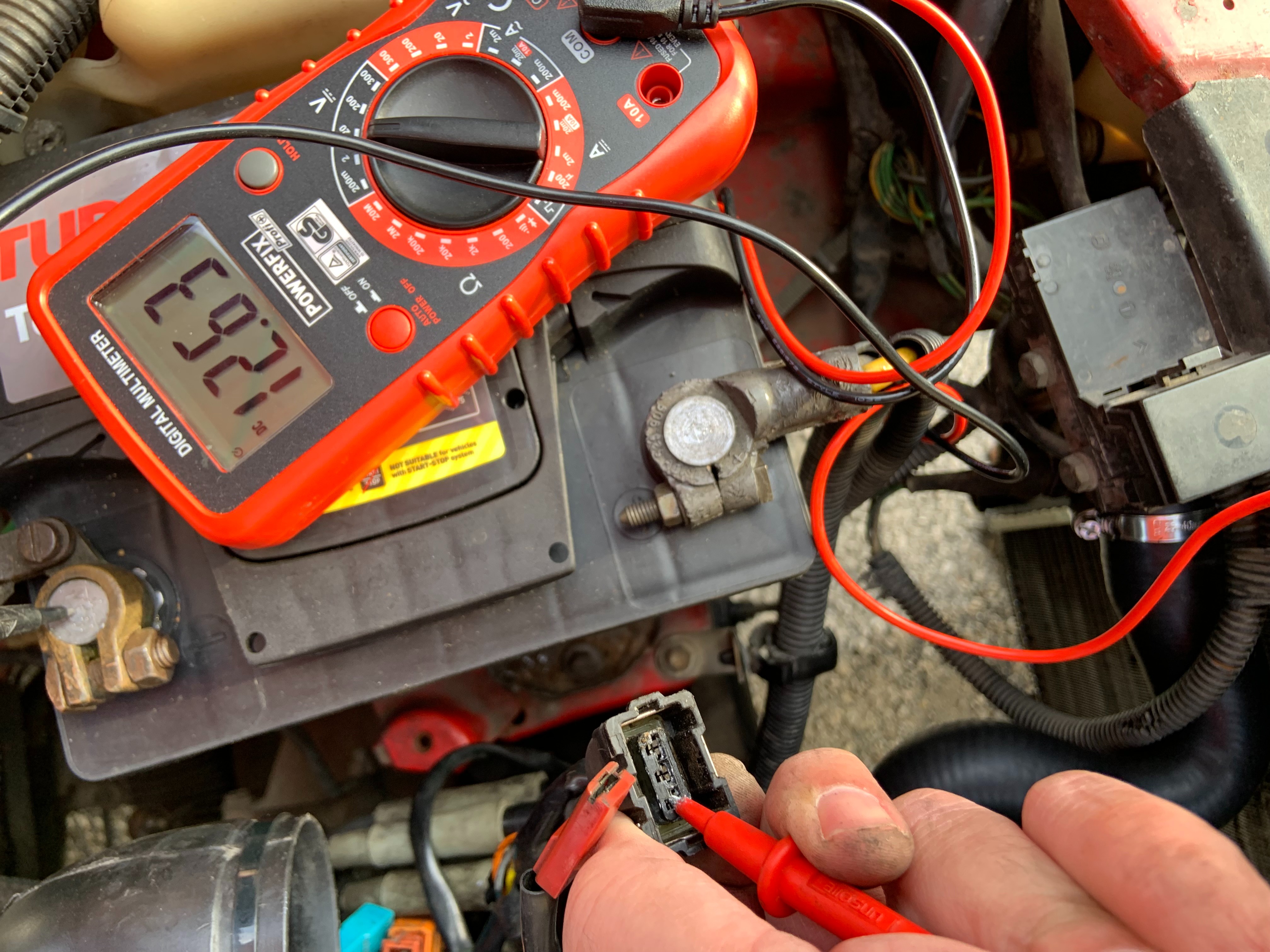

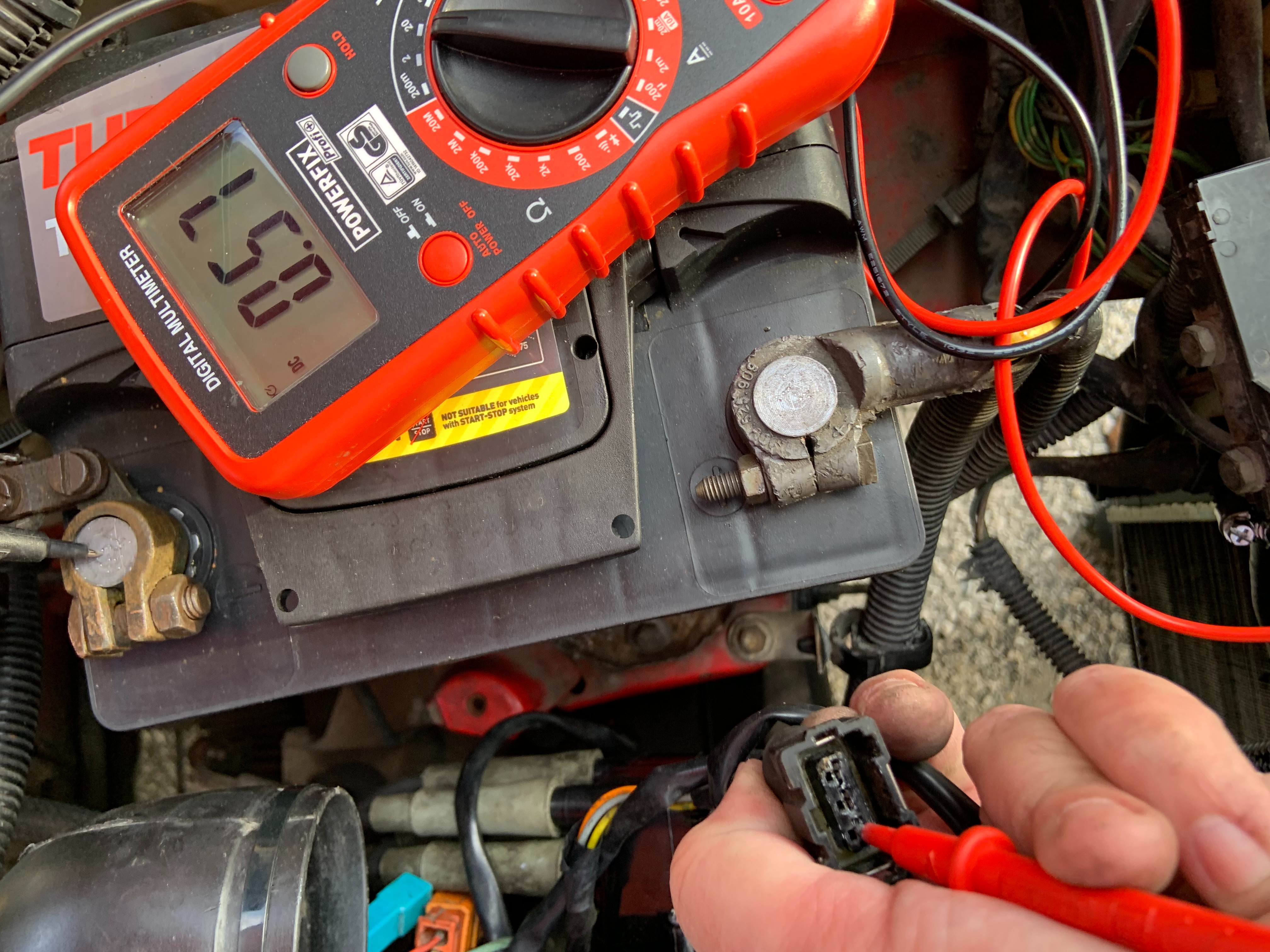

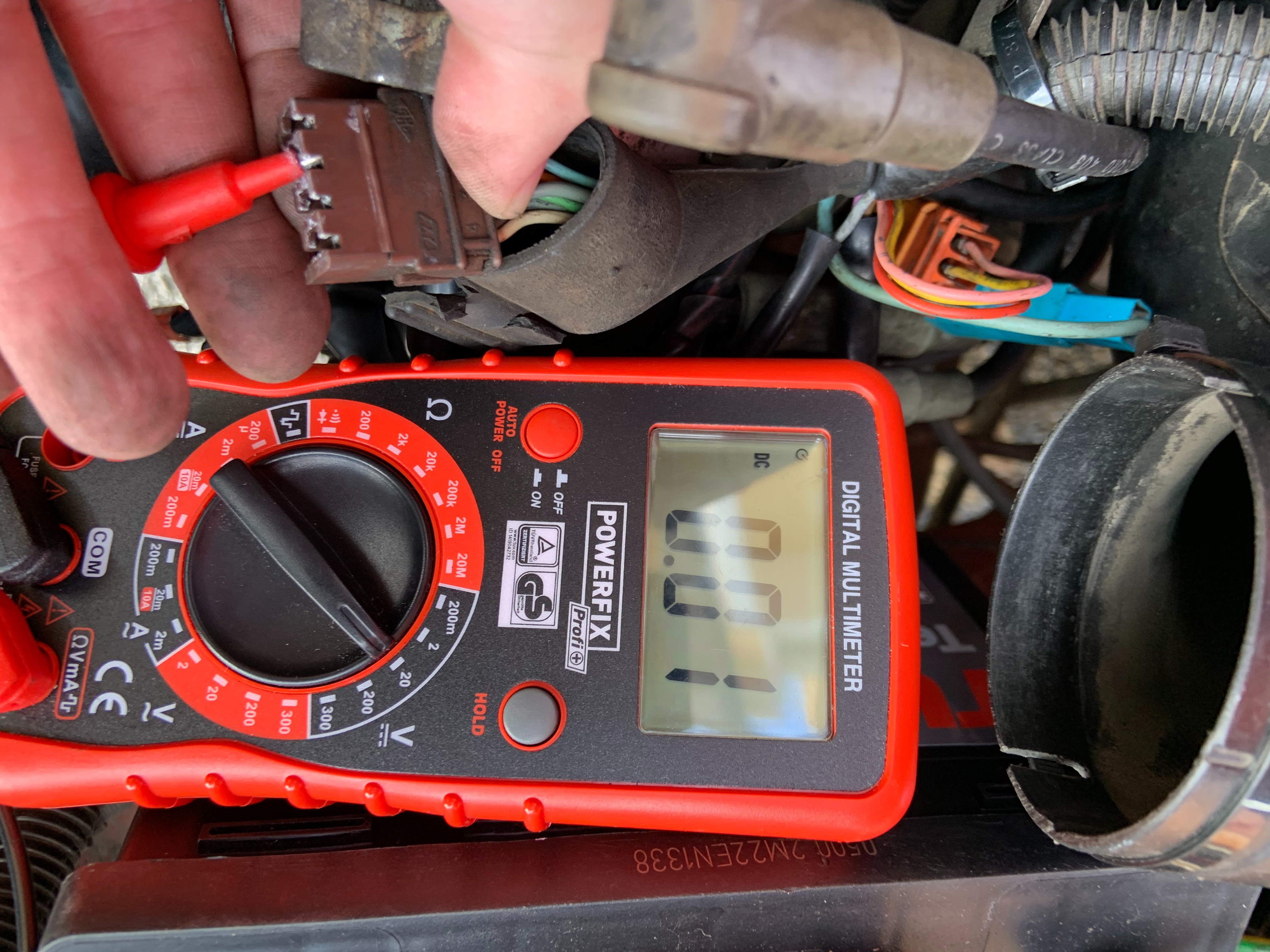

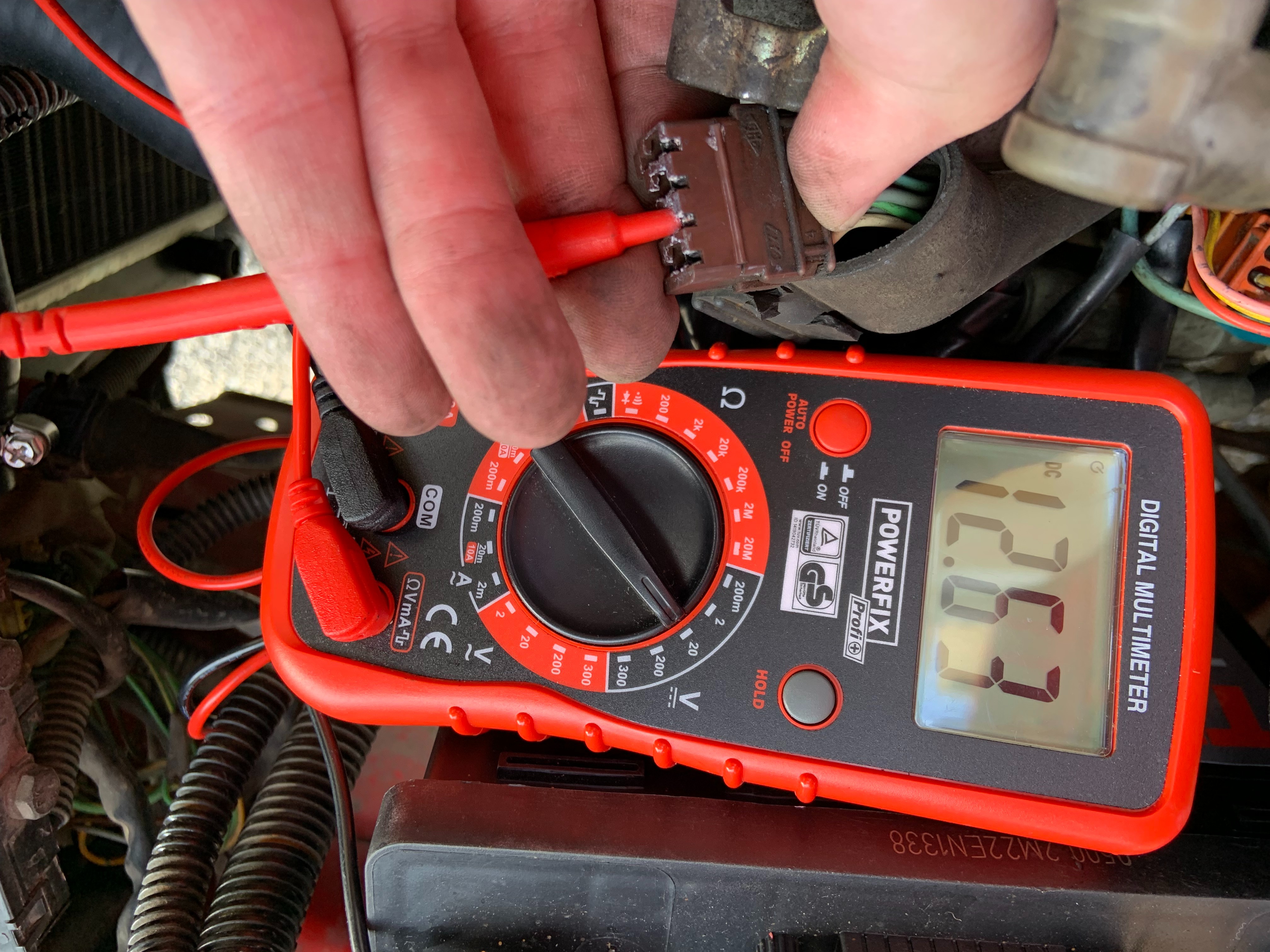

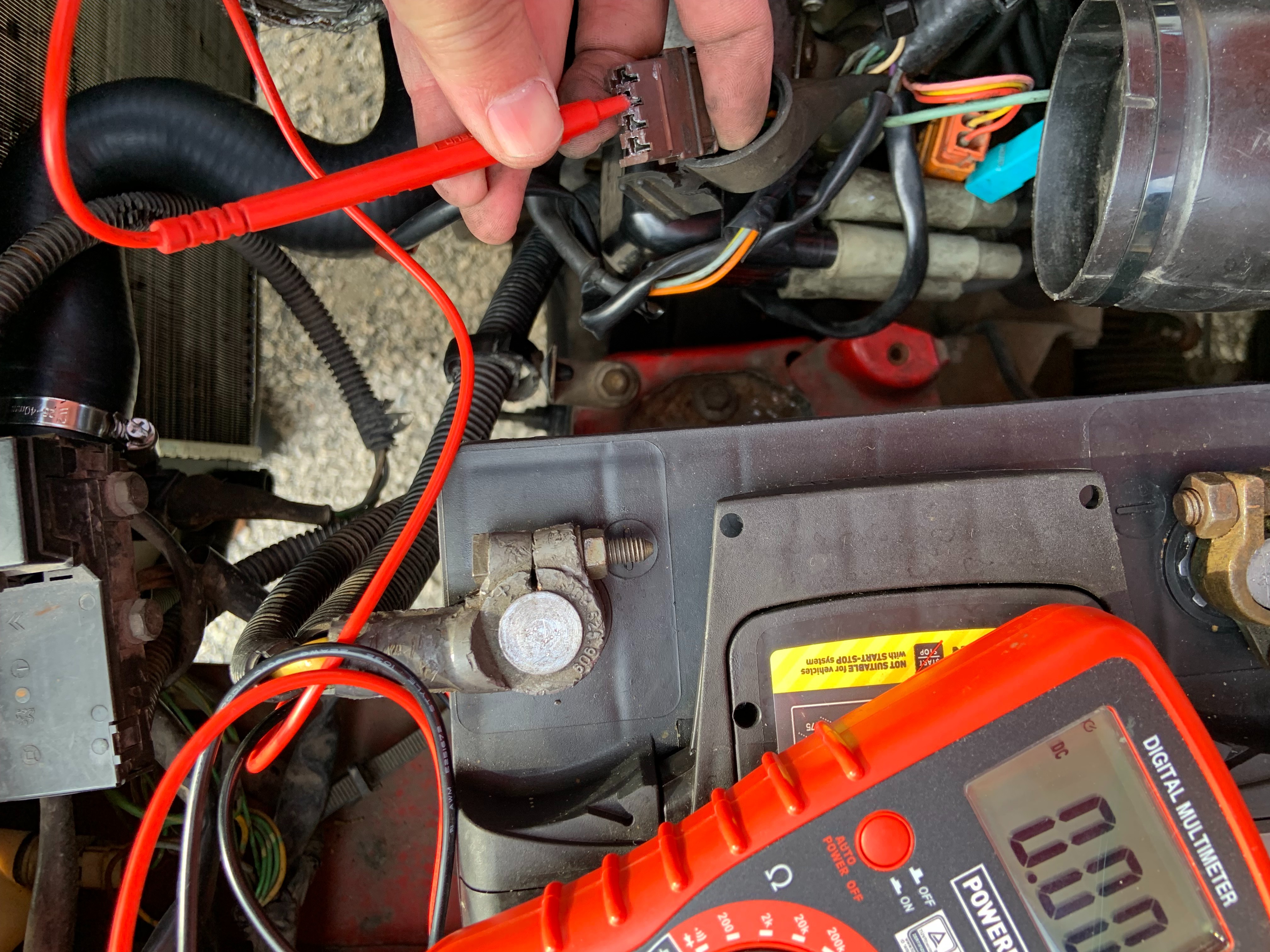

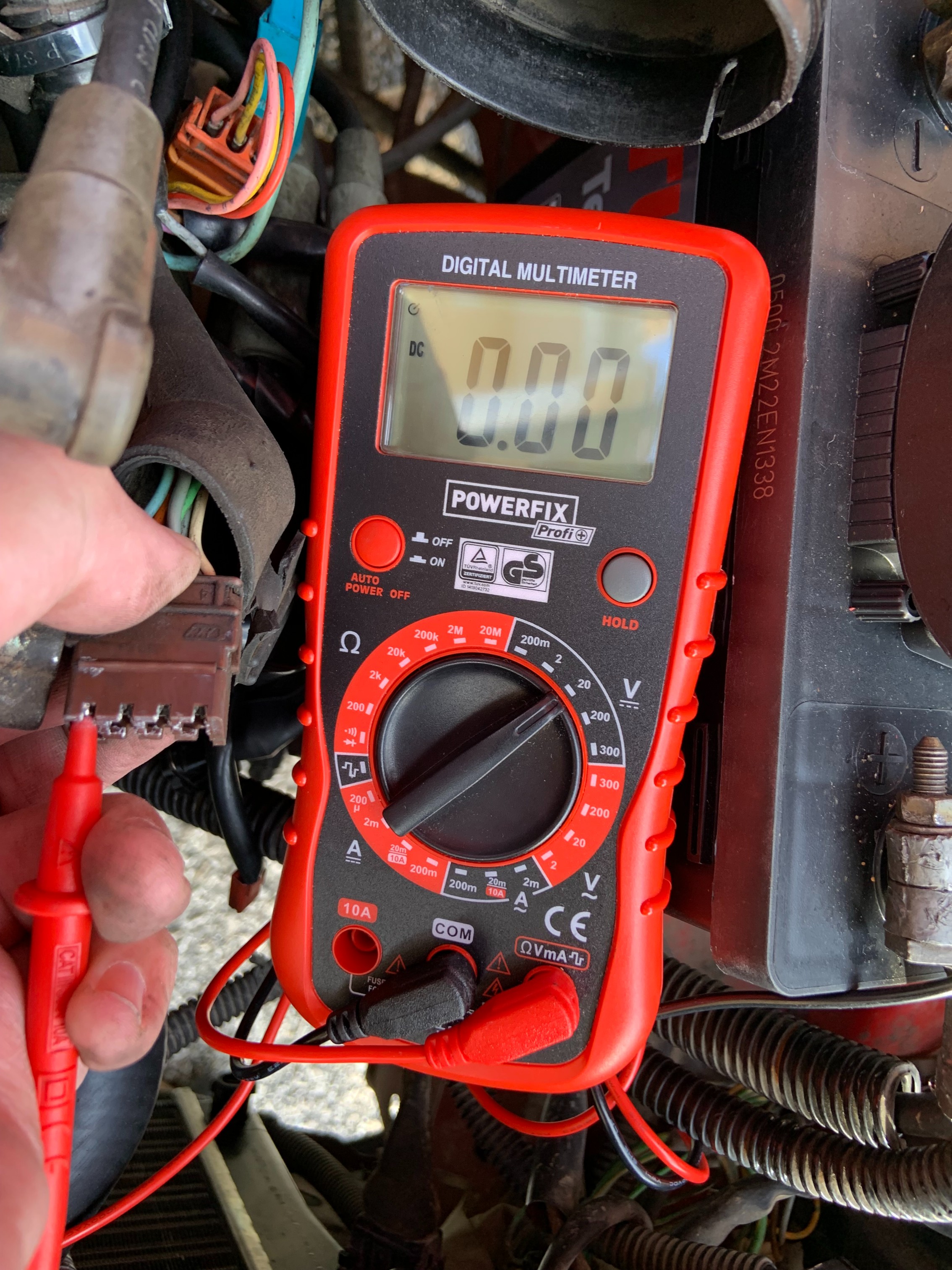

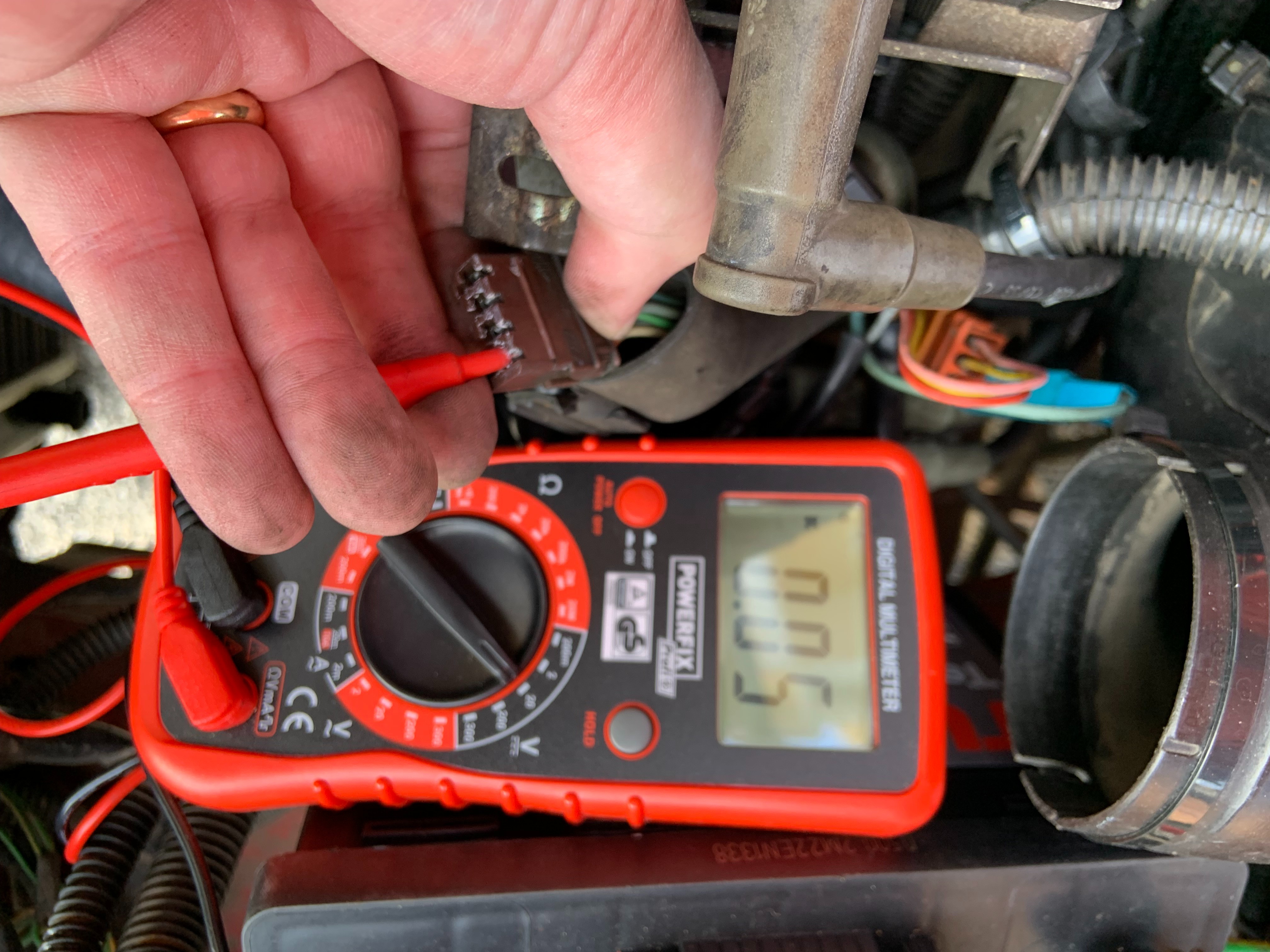

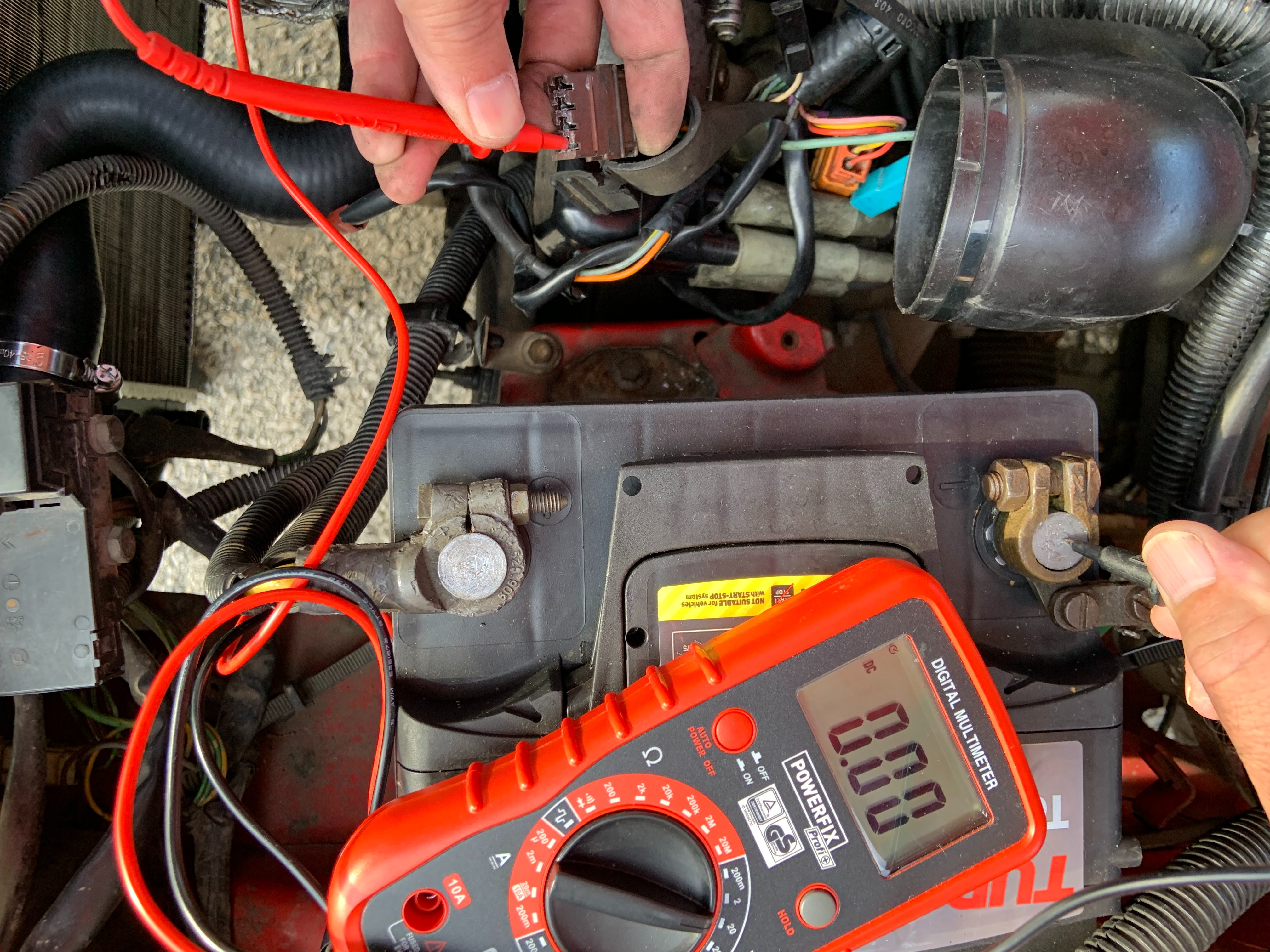

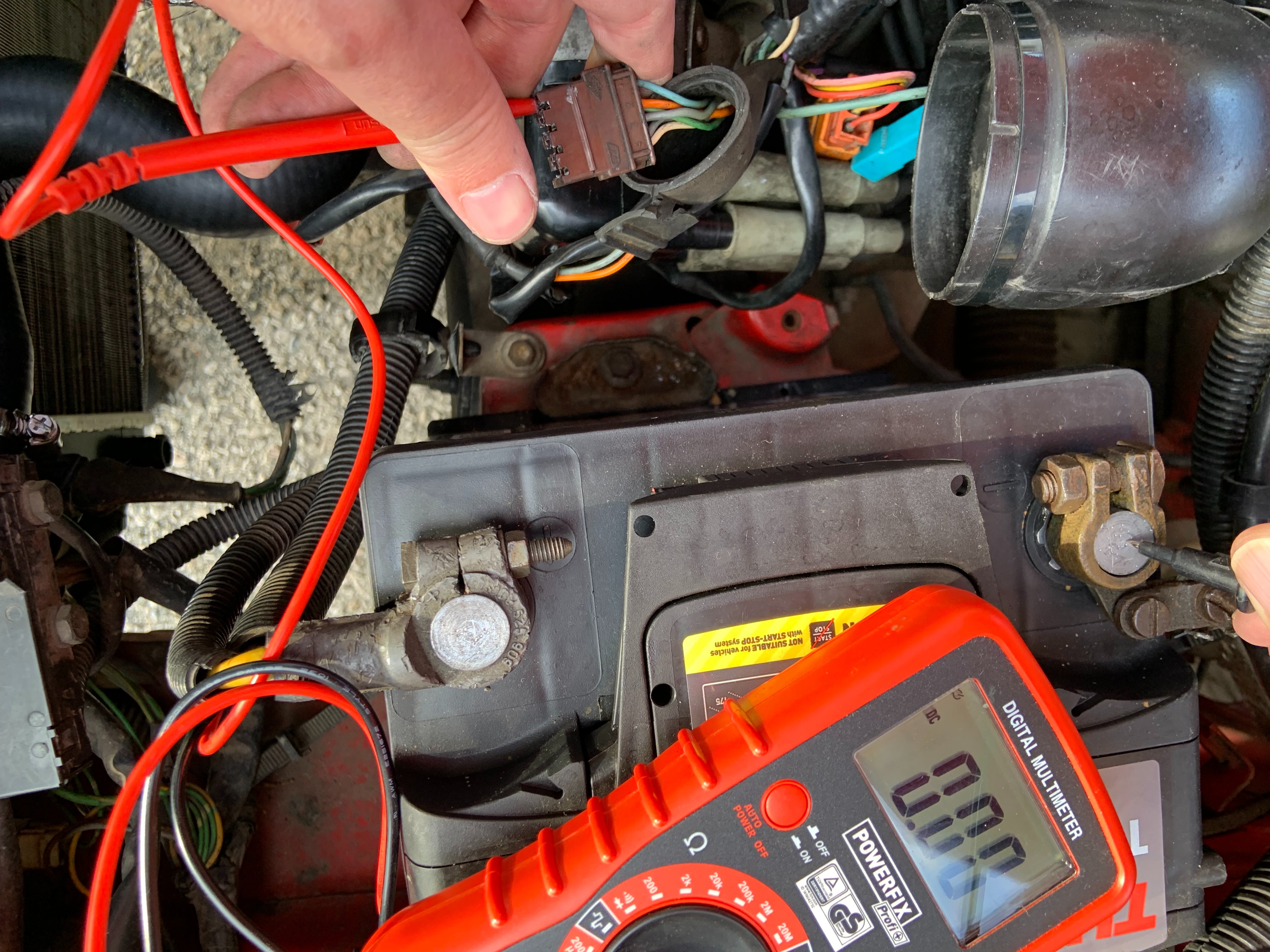

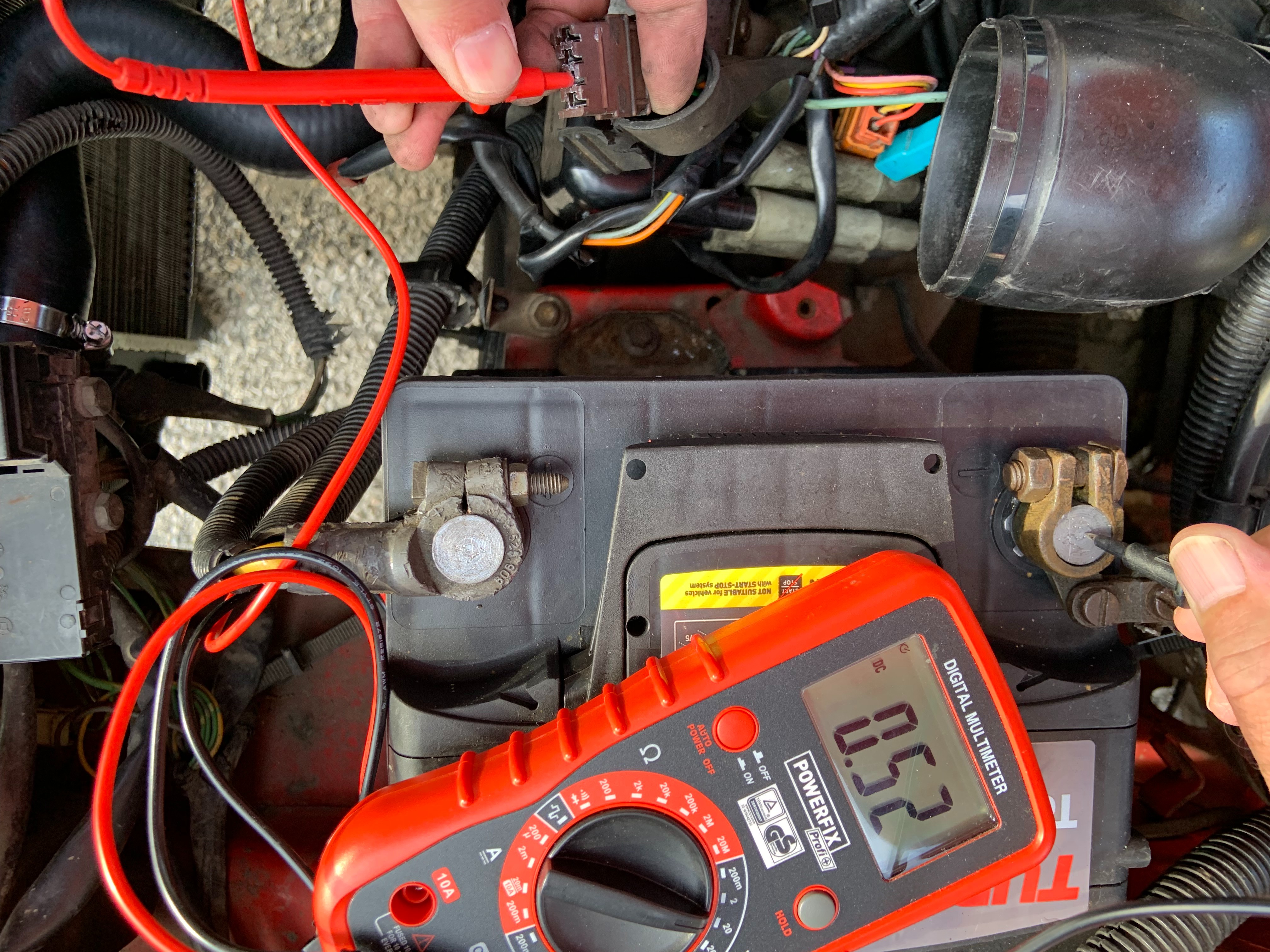

J'ai décidé de mesurer la tension au niveau des bougies de bobine et du module d'allumage et cela a montré ce qui suit :

(Lors de la mesure de la connexion de la bobine, la fiche du module a également été débranchée et vice versa)
Avec la clé OFF
PIN1


PIN2


PIN3


PIN4


Avec la clé ON
PIN1

PIN2

PIN3

PIN4

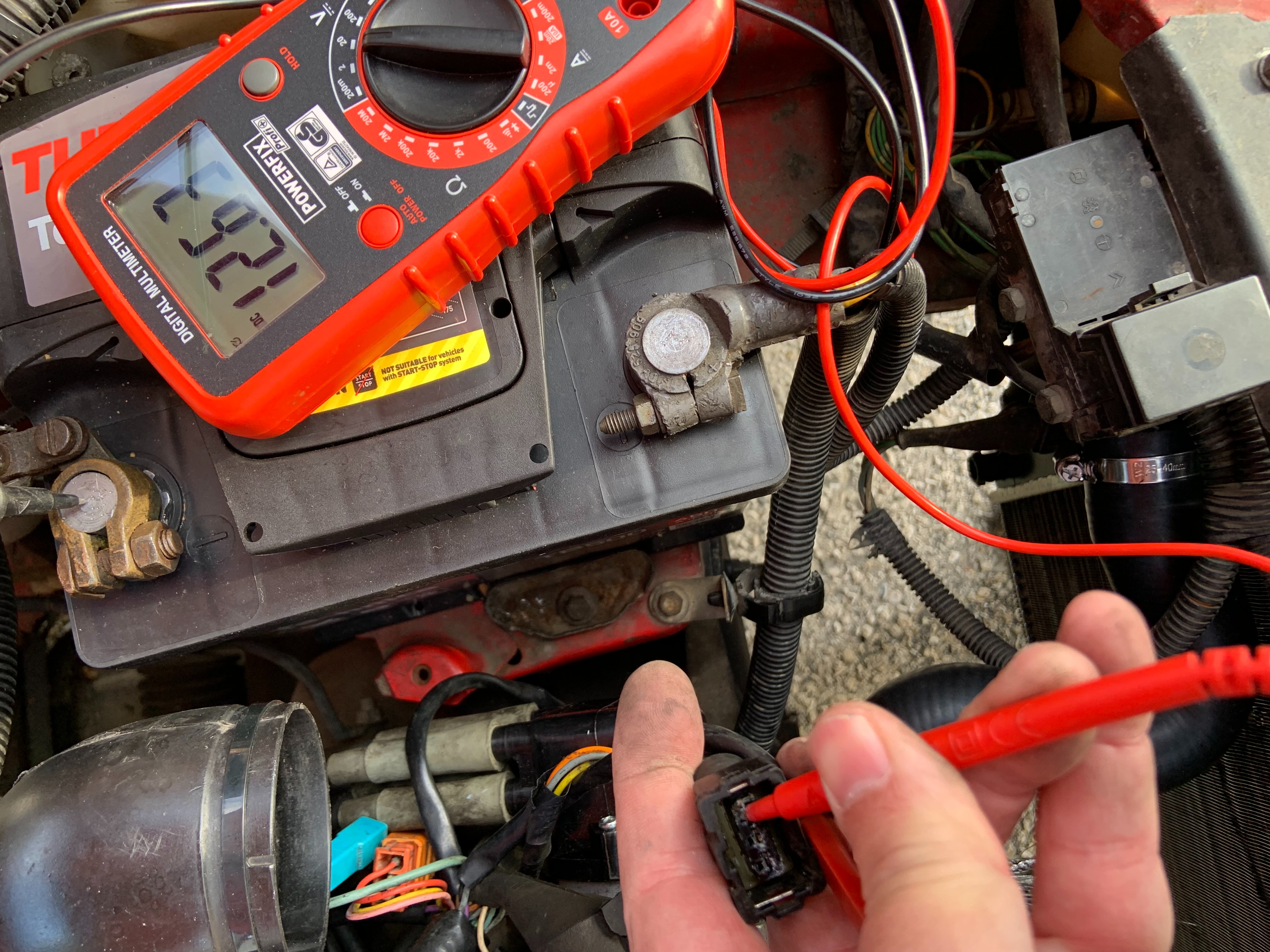

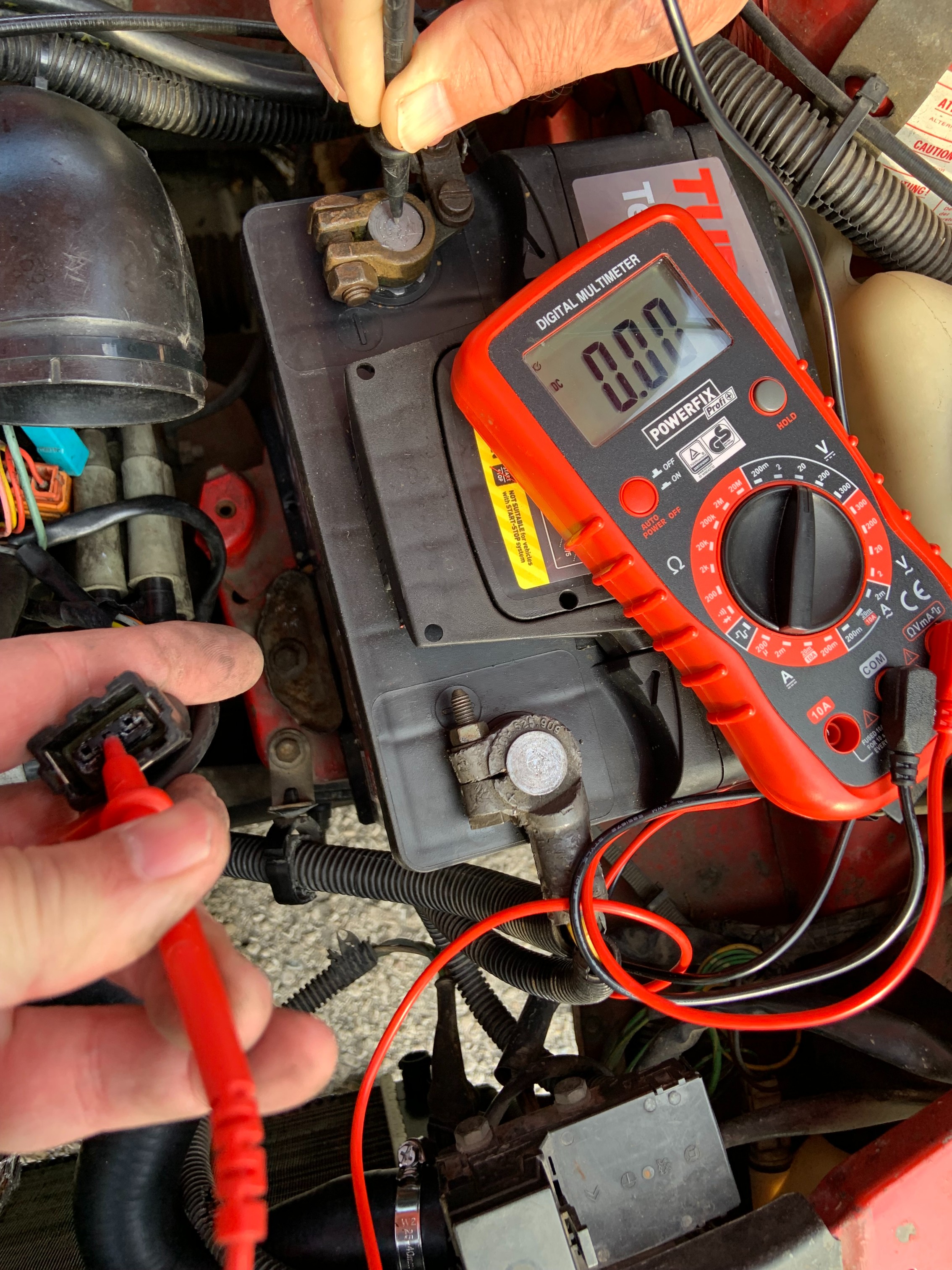

Fiche module clé OFF
PIN1

PIN2

PIN3


Fiche module clé ON
PIN1

PIN2

PIN3


Pouvez-vous me dire si les tensions sont correctes ?
Merci beaucoup

Cependant j'ai découvert ça:


D'après ce que j'ai compris, une fois la fiche du module connectée, il devrait y avoir du 12 V sur les 4 pins de la fiche de la bobine, n'est-ce pas ? (clé ON, moteur arrêté)

[123PHIL]

Bonjour,

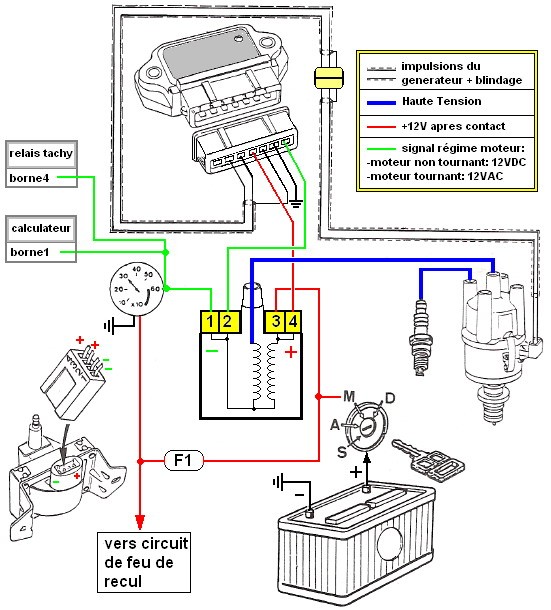

Si ça peut vous aider :

LIEN

CLIQUEZ SUR L'IMAGE

[amc]

Bonjour,

Si ça peut vous aider :

LIEN

CLIQUEZ SUR L'IMAGE

Merci.
