[Réglé] Réalimentation vitres electriques

[le_krostif]

Bonjour,
Je suis à la recherche du schéma électrique pour la réalimentation des vitres électriques sur 205 Gentry ou Griffe.
Sur ma gentry, le système a été supprimé pour une raison que j'aimerai bien connaitre (peut etre à cause de l'alarme)
Sur les schémas dispo ici, il n'y est pas, et je n'arrive pas à le trouver sur le net.
Si quelqu'un a le schéma, ca m'interesse fortement.
Merci d'avance.

[JPB]

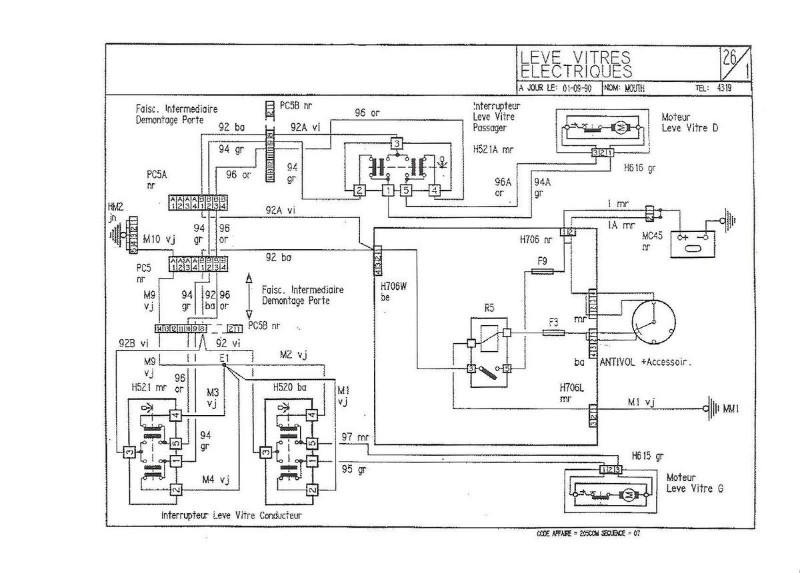

J'ai trouvé ça:



Et je vais essayer de voir pourquoi ton avatar pénalise tes posts.

[le_krostif]

Merci, mais ca c'est le schéma classique. il n'y a pas la réalimentation.

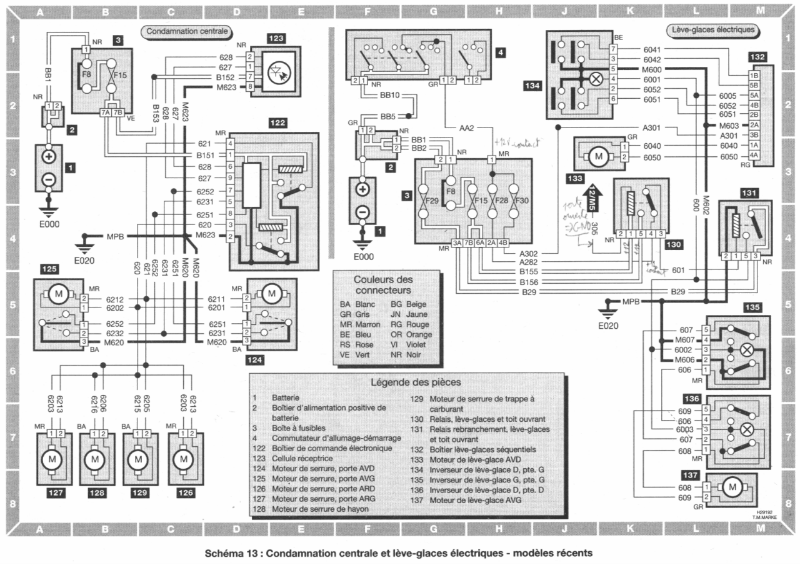

J'ai trouvé ce schéma sur le net mais pour 405; Et je n'arrive pas à trouver une correspondance entre la platine interconnexion de 205 et celle de 405. Le principe est identique, mais j'aimerais vraiment trouvé le schéma d'origine de gentry ou griffe.




Sinon, mon avatar penalise mes posts? il fait quoi ?

[adrec]

Merci, mais ca c'est le schéma classique. il n'y a pas la réalimentation.

*

Qu'est-ce donc la réalimentation ?

[JPB]

Ben vu qu'à cause de ton avatar trop lourd (976Ko) tes sujets mettent 40 ans à s'afficher j'hésite, et je ne dois pas être le seul, à ouvrir.
Bizarrement, ça ne le faisait pas lorsque j'étais sous Firefox.

[le_krostif]

Probleme reglé, j'ai viré l'avatar; LOL

[le_krostif]

Merci, mais ca c'est le schéma classique. il n'y a pas la réalimentation.

*

Qu'est-ce donc la réalimentation ?

La réalimentation des vitres électriques permettent de remonter ou descendre tes vitres contact coupé mais porte ouverte.
C'est une spécificté sur Griffe, gentry ou 405 ph1.

[JPB]

Merci, mais ca c'est le schéma classique. il n'y a pas la réalimentation.

*

Qu'est-ce donc la réalimentation ?

La réalimentation des vitres électriques permettent de remonter ou descendre tes vitres contact coupé mais porte ouverte.
C'est une spécificté sur Griffe, gentry ou 405 ph1.

Ben on en apprend tous les jours.

Je regarderais sur celle de Donpipo pour voir si ça marche.

Impec pour l'avatar. Je vois si je peux le faire light et je te fais signe si j'y arrive parce que je l'aimais bien cet avatar.

[le_krostif]

Ca y est j'ai trouvé la solution.

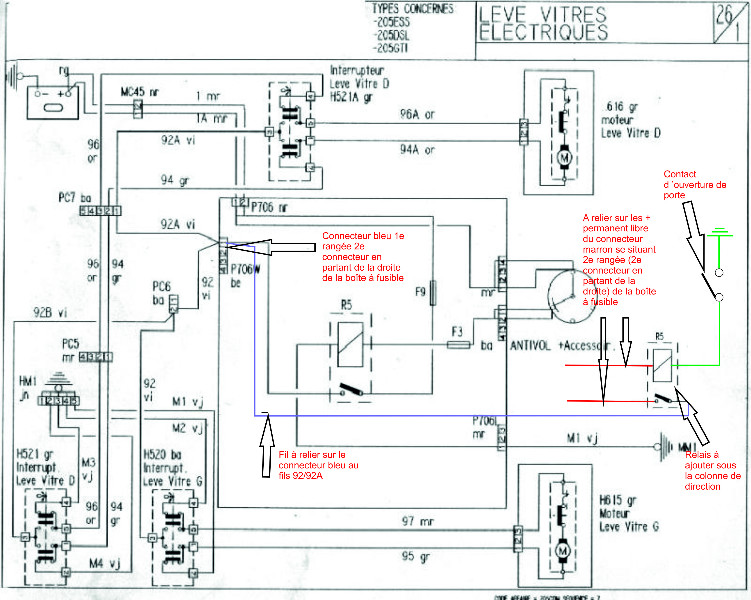

En fait c'est tout simple. voici le schéma avec les quelques modifs à effectuer; Aucun fils à sectionner, mais juste à ajouter.

[JPB]

Merci pour le retour d'information.

Si tu penses que ton soucis est [Réglé] il faut le noter au début du titre de ton sujet (1er post).

[donpipo]

En quête de recâbler cette option sur la mienne, j'ai finalement trouvé le vrai schéma.
Le circuit ainsi fait est plus cohérent que celui que nous avait proposé le_krostif car il fait appel à un relais inverseur qui vient s'insérer sur le circuit original (ici H764, comme sur la 405, le relais 130). Il corrige en cela la double alimentation si le contact est mis et une porte ouverte du schéma proposé plus haut: il y a ainsi bien deux alimentations distinctes "porte ouverte"/"porte fermée" lorsque le contact est mis.

Circuit classique:


Circuit avec réalimentation porte ouverte:
