Salut à tous ! :)

Je retrouve enfin un peu de temps pour mettre ce topic à jour ! :langue3:

J'en arrive donc au remontage de la culasse. :)

La culasse nue avec juste l'AAC monté, et les enveloppes contenant les éléments de distribution :


Je déballe tout ça et dispose tout dans l'ordre de remontage sur la culasse :


La blague ici, c'est que j'ai neuf rondelles d'appui de ressort de soupape. :suspect: Je précise que j'ai envoyé la culasse avec ces rondelles encore collées au fond par l'huile et qu'elles ont été sorties par le réaléseur... Possible qu'il puisse y en avoir deux à un endroit pour une histoire de cote ?

Le premier test est celui de l'étanchéité des soupapes.

J'insère donc une soupape à blanc dans son guide et je la maintiens avec un doigt en butée sur son siège, puis j'injecte un peu d'essence par le conduit d'échappement ou d'admission (selon la soupape) à l'aide d'une seringue.


Tout en gardant bien la soupape plaquée, on regarde par dessous ce qu'il se passe. L'essence ne doit pas suinter par-dessous, et encore moins s'écouler. Là ça semble bien étanche ! :)


A faire pour les huit soupapes. :wink:

Tout est parfait sur ma culasse. :) D'un côté, ça a été rectifié, donc l'étanchéité se devait d'être optimale, à moins que le réaléseur ait tout foiré ! :lol:

Vue sur les soupapes rectifiées :


Vue sur les sièges rectifiés :


Les soupapes et sièges étant rectifiés, celà implique un raccourcissement des queues de soupape (pour rattrapper le jeu de soupape négatif car les soupapes remontent plus haut) :


Pour ceux qui rodent les soupapes, le test d'étanchéité est très important. Et il faut aussi et surtout contrôler si la portée n'est pas creusée, parce qu'une étanchéité à froid ne garantie pas une étanchéité à chaud. :wink:
Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Noir onyx (P3XY)
205 GTI de 1987 - 199000kms
Pas de lien Moteur: 1.9i de 130 (XU9JA)
Couleur: Rouge vallelunga (P3KB)
205 GTI de 1987 - 190650kms
Pas de lien Moteur: 1.6 de 80 (XU51C)
Couleur: Gris futura (M0TP)
205 Open de 1987 - 338351kms
Avatar du membre
Shidenkai
Modérateur bénévole
Modérateur bénévole
Messages : 6399
Enregistré le : dim. 24 juil. 2005 14:17
Localisation : Haguenau (67)

Re: [Shishi] 205 GTI 1.9l AM87 en restauration *moteur*

Message par Shidenkai »

Maintenant, montage des nouveaux joints de queue de soupape. :)

Voici la gueule des nouveaux...


Je suis d'accord, il ont l'air pourris !

Je les monte huilés, car à sec, c'est vraiment trop dur à emmancher sur le guide et je veux pas risquer de les casser !

Sens de montage :


Après avoir déposé le joint sur le dessus du guide, j'appuie avec une clé à pipe de 13 qui épouse bien la forme du joint, ce qui permet que la force soit uniformément répartie, et que ça s'emmanche bien droit et sans difficulté.



Les voilà tous montés :


Les soupapes vont être montées maintenant. :)

Huilage et dépose de la rondelle d'appui du ressort :


Huilage de la queue de soupape et mise en place de la soupape :



Huilage et mise en place du ressort et de sa coupelle :



Compression avec le compresseur de soupape :



Mise en places des demi-lunes :



Pour le positionnement, j'ajuste avec l'aide d'un tournevis, car il faut que les demi-lunes rentrent bien dans la gorge de la queue de soupape avant d'enlever le compresseur. :wink:

Les huits soupapes remontées :

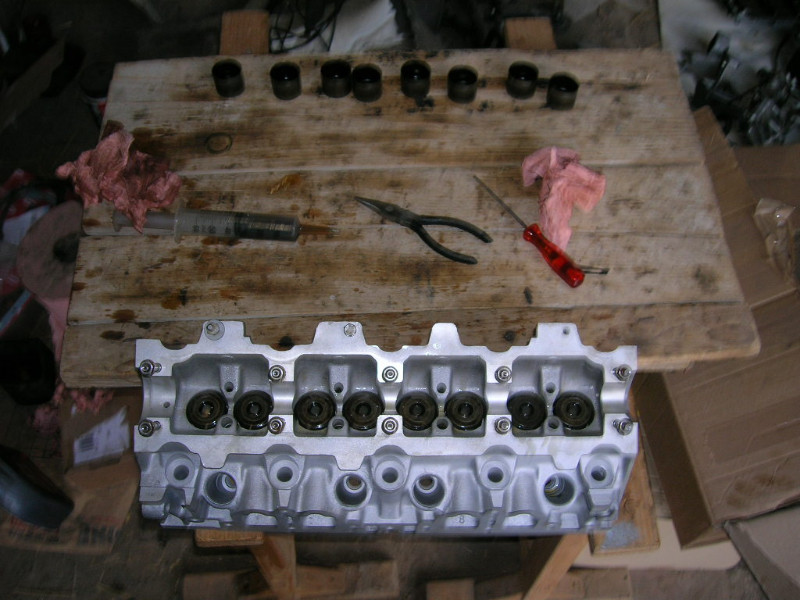

Repose des pastilles de réglage de jeu et des poussoirs après huilage à leur emplacement correspondant :


Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Noir onyx (P3XY)
205 GTI de 1987 - 199000kms
Pas de lien Moteur: 1.9i de 130 (XU9JA)
Couleur: Rouge vallelunga (P3KB)
205 GTI de 1987 - 190650kms
Pas de lien Moteur: 1.6 de 80 (XU51C)
Couleur: Gris futura (M0TP)
205 Open de 1987 - 338351kms
Avatar du membre
Shidenkai
Modérateur bénévole
Modérateur bénévole
Messages : 6399
Enregistré le : dim. 24 juil. 2005 14:17
Localisation : Haguenau (67)

Re: [Shishi] 205 GTI 1.9l AM87 en restauration *moteur*

Message par Shidenkai »

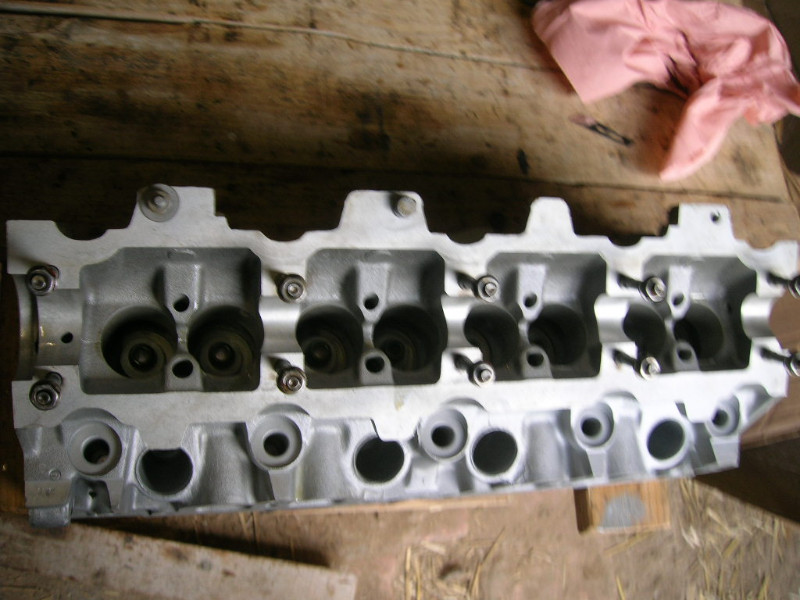

Repose de l'AAC :

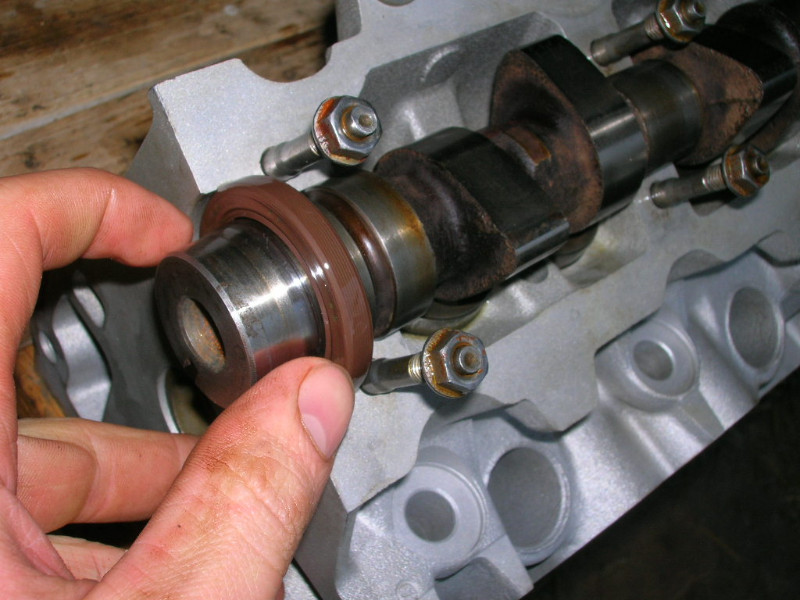

Montage du joint spi de l'AAC pré-huilé :


Bien le pousser en butée au fond de son logement. :)

Et on en profite pour huiler aussi l'AAC et les paliers dans lequel il tourne :


Pour info, j'utilise aussi la grosse seringue pour l'huile, la même que j'avais pour l'essence du test d'étanchéité des soupapes.

Repose des paliers :


Serrage léger en spirale, en commençant par les vis du milieu. :)

Finition de serrage, toujours en spirale avec une clé dynamométrique à 15Nm (moteur XU) :



Remontage du pignon d'AAC :


Je n'ai pas pu serrer la vis du pignon au couple, car il est trop important pour le faire culasse démontée. Le pignon me permettra tout de même de tourner l'AAC pour les mesures des jeux aux soupapes.

Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Noir onyx (P3XY)
205 GTI de 1987 - 199000kms
Pas de lien Moteur: 1.9i de 130 (XU9JA)
Couleur: Rouge vallelunga (P3KB)
205 GTI de 1987 - 190650kms
Pas de lien Moteur: 1.6 de 80 (XU51C)
Couleur: Gris futura (M0TP)
205 Open de 1987 - 338351kms
Avatar du membre
Shidenkai
Modérateur bénévole
Modérateur bénévole
Messages : 6399
Enregistré le : dim. 24 juil. 2005 14:17
Localisation : Haguenau (67)

Re: [Shishi] 205 GTI 1.9l AM87 en restauration *moteur*

Message par Shidenkai »

Voici les mesures obtenues des jeux aux soupapes.

Soupape : jeu mesuré / épaisseur pastille présente => épaisseur nouvelle pastille (mm)

A1 : 0,10 / 3,00 => 2,900
A2 : 0,15 / 3,10 => 3,050
A3 : 0,20 / 3,06 => idem
A4 : 0,05 / 3,15 => 3,000

E1 : 0,25 / 3,00 => 2,850
E2 : 0,25 / 3,04 => 2,900
E3 : 0,25 / 3,05 => 2,900
E4 : 0,15 / 3,04 => 2,800

L'épaisseur des nouvelles pastilles est déterminée en fonction du jeu qu'il faut obtenir au final : 0,20mm pour les soupapes d'admission et 0,40mm pour les soupapes d'échappement. On peut repositionner certaines pastilles sur d'autres soupapes, et pour les autres épaisseurs que je n'avais pas, j'en ai achetées des neuves chez Peugeot. On en trouve de 0,025mm en 0,025mm (2,800 ; 2,825 ; 2,850 ; 2,875 ; 2,900...)


Remarque, on peut aussi limer certaines pastilles sur du papier de verre assez fin pour perdre en épaisseur, mais c'est un peu long, et puis je préfère garder les pastilles inutilisées en stock dans leur épaisseur d'origine. :)

Pour remplacer les pastilles, il faut évidemment redémonter les paliers d'AAC, déposer l'AAC et les poussoirs... C'est le jeu, c'est ainsi sur moteur XU... Remontage et recontrôle des jeux... Pour ma part , après remplacement des pastilles, certains jeux n'étaient pas encore tous bons (imprécision de certaines mesures de départ), j'ai dû repartir pour un tour. :gene:

En cours de remplacement :


Fini ! :)

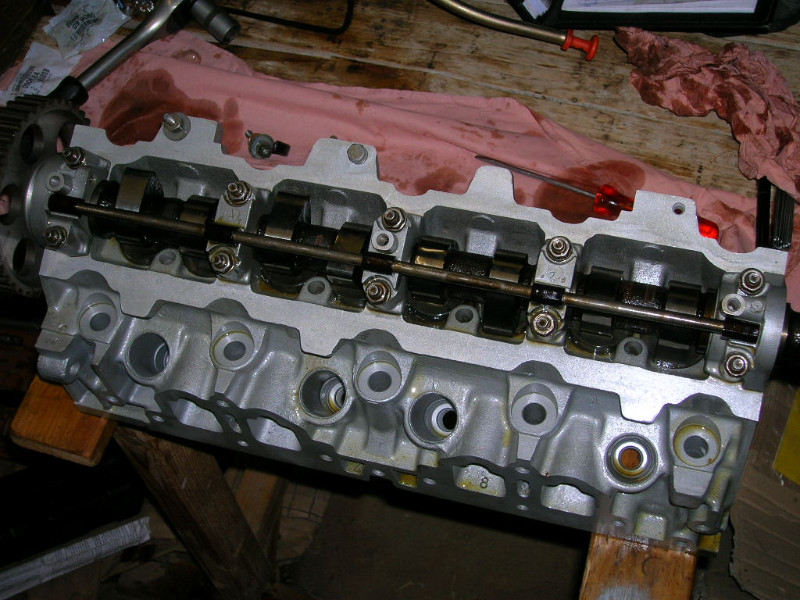

Remontage de la rampe de graissage des paliers et des cames :


Attention au sens de montage ! Le trou qu'on peut voir sur la photo ci-dessous et du côté distri !



Montage du nouveau joint sur le couvre-culasse et remontage de l'ensemble sur la culasse :



Culasse prête à être remontée sur le bloc ! :)
