éclairage tableau de bord

[alaingarry]

ou sont les ampoules d'éclairage du tableau de bord sur 205 sacré numéro diesel breack
le fusible de 5am qui allimente les feux de position fonctionne bien

[CarloZ]

Pour suivre ... Je n'ai plus d'éclairage du TDB ni de pompe de lave-glace.
Cela irait il de paire ?

[Jacquesdu67]

Les ampoules de tableau de bord sont accessibles seulement en déposant la casquette de compteur et se trouvent derrière le compteur. Je vous invite à regarder les schémas électriques : http://www.dethomaso.fr/2015/02/0-0-cou ... marreur-al

[CEV]

Pour suivre ... Je n'ai plus d'éclairage du TDB ni de pompe de lave-glace.
Cela irait il de paire ?

Bonjour Carloz

Non pas !

L' éclairage du tableau et de bord et de l'essuie glace/ lave glace ont des fusibles différents :

Généralement en 3 pour l'essuie-glace/lave-glace et position 13 pour l'éclairage du tableau de bord.
Les positions peuvent varier en fonction de la phase ou du millésime toutefois :

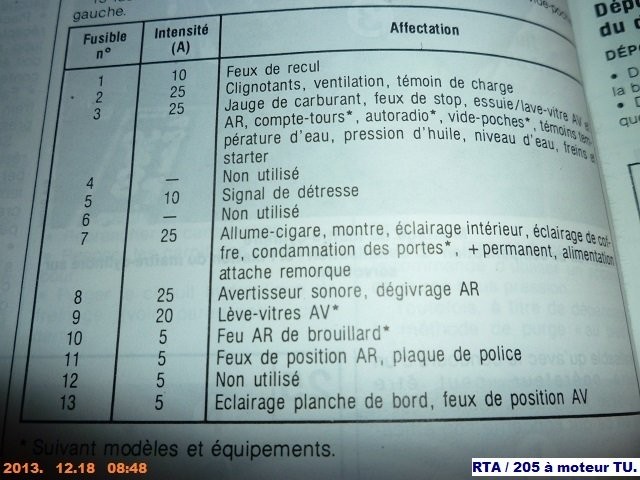

Affectation des fusibles su phase 1 des millésimes 83 à 87.


Affectation des fusibles sur phase 2 des millésimes 88 à 98.

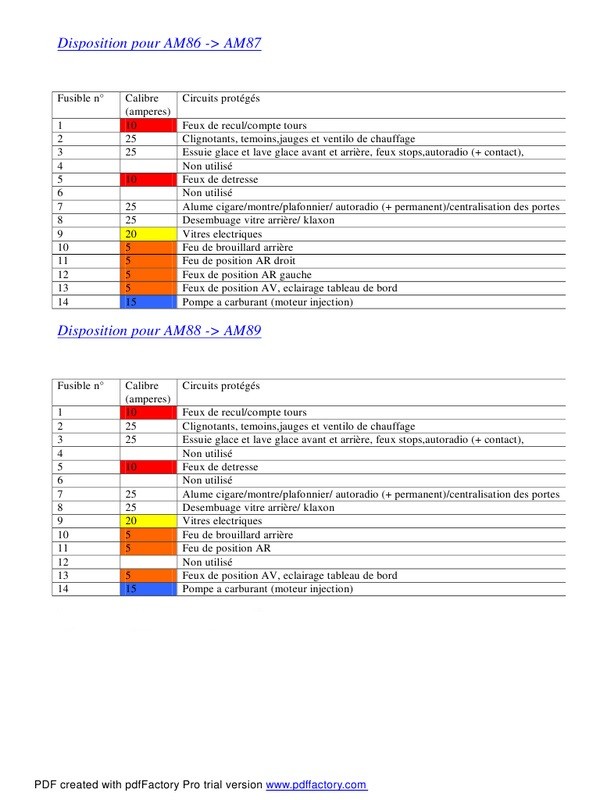

Affectation des fusibles des millésimes 86 à 89, phases 1 & 2.

Bonne continuation.

[CEV]

ou sont les ampoules d'éclairage du tableau de bord sur 205 sacré numéro diesel breack
le fusible de 5am qui alimente les feux de position fonctionne bien

Voyons ?

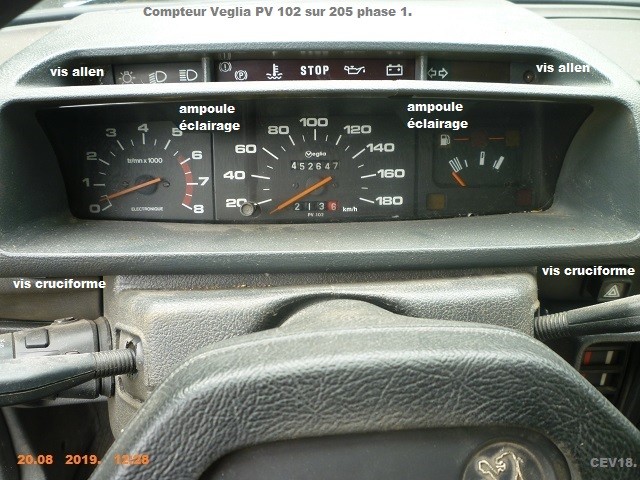

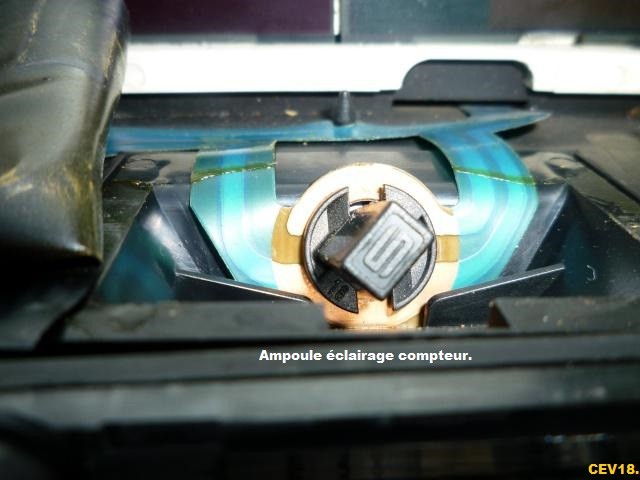

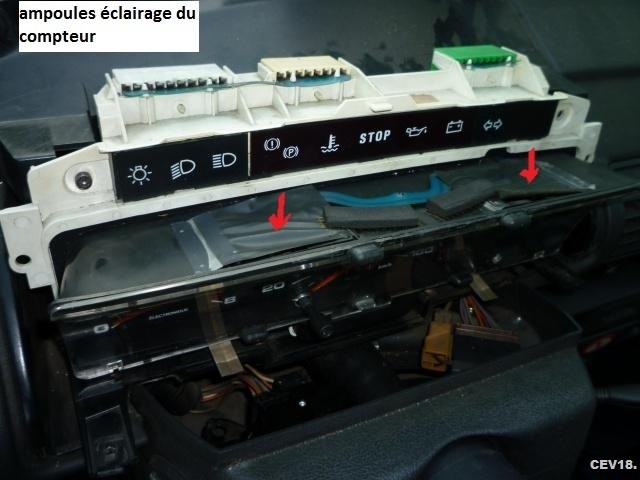

Les ampoules d'éclairage du combiné d'instruments à 3 cadrans (compteur basiques) sont situées au dessus.
Leur remplacement nécessite juste la dépose de la casquette ou visière :

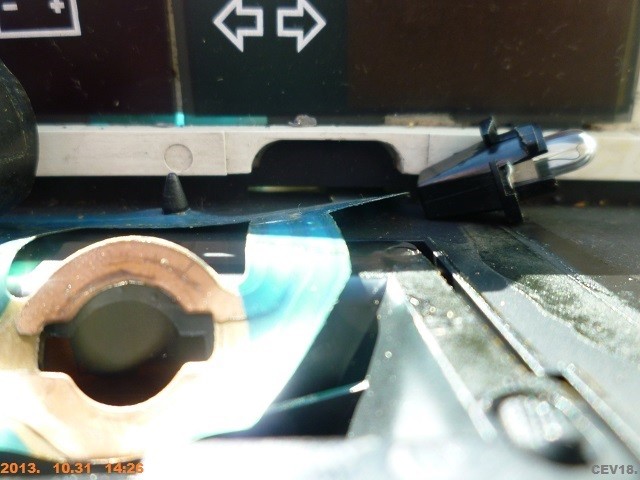

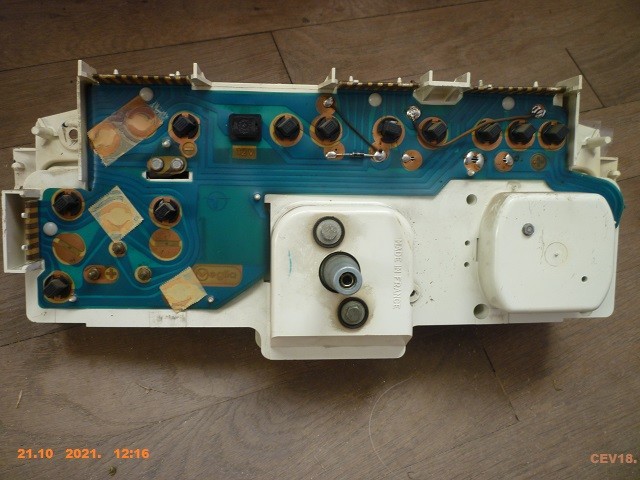

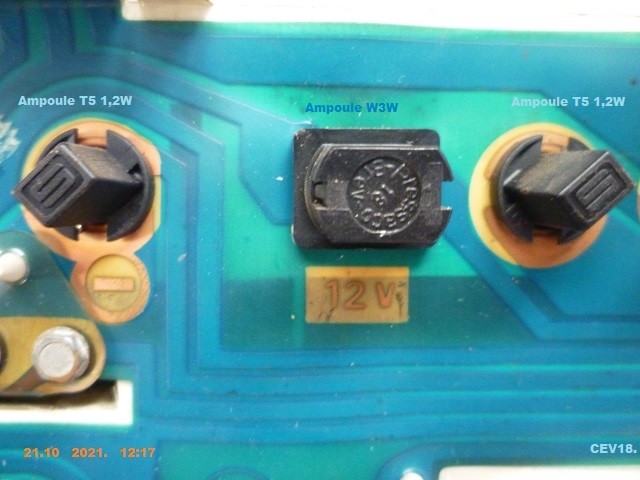

Les ampoules des différents témoins sont situées à l'arrière du combiné d'instruments et leurs remplacement nécessitent la dépose de la casquette et du combiné d'instruments :


Toutes les ampoules témoins ont une intensité de 1,2 watt sauf celle de la tension 12 V ( Alternateur-Batterie) qui est de 3 watts.


Ampoules témoins W1.2W sauf tension 12 V qui est en W.3W


D'origine, les emplacements vides correspondent à des fonctions non présentes ou en option :

Par exemple sur la mienne, phase 1 essence :

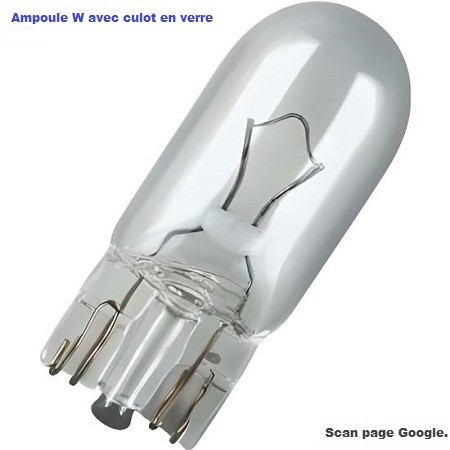

Les ampoules d'éclairage du combinés d'instruments sont de type T5 ou T10 , appelées également ampoule W à culot en verre.
En fonction de la phase ou du millésime, d'origine ce sont des ampoules de 1,2 w ou 2 watts.

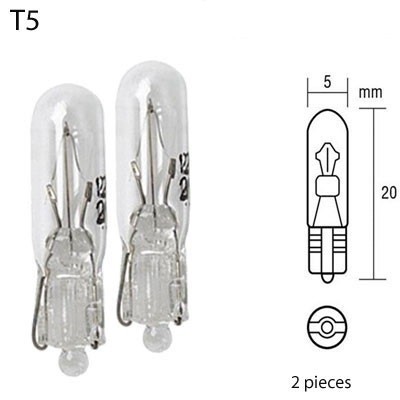

L' ampoule T5 :est fine et longue et existe en 1.2W, 2W, 2.3W et 3W



La T10 existe en 1W, 2W, 3W, et 5W;

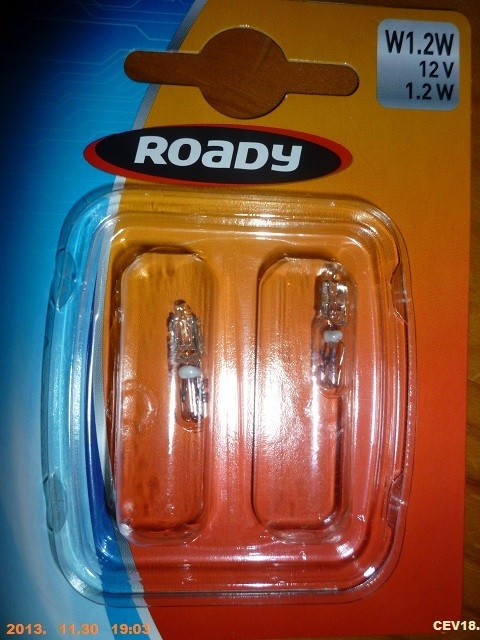

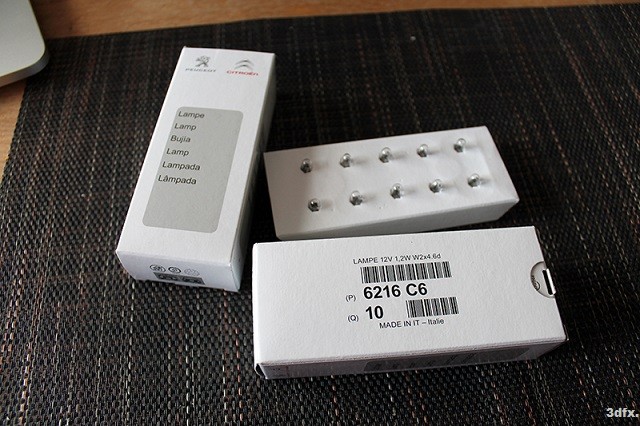

Référence PSA des ampoules T5 de 1.2W


Référence Osram des ampoules T5 de 2.3W

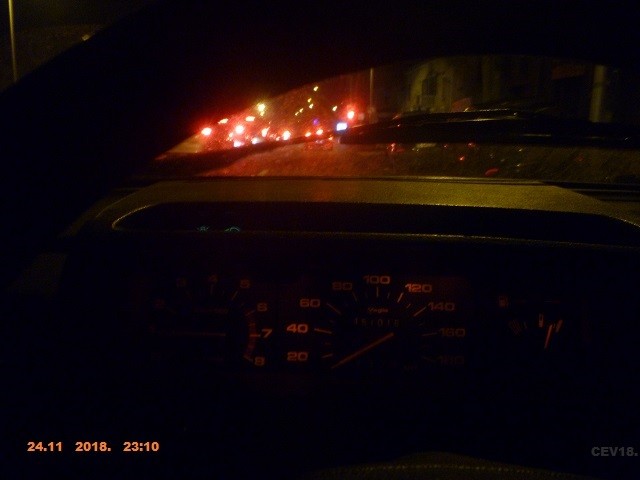

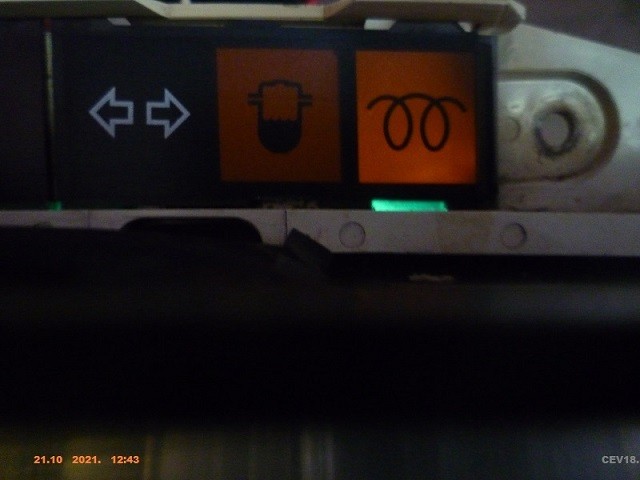

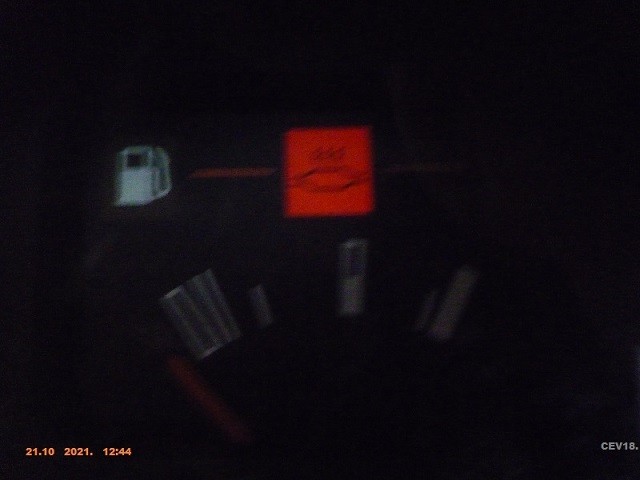

Eclairage du combiné d'instruments de ma GT, phase millésime 87, avec 2 ampoules T5 de 1.2 watts.


Eclairage de ce même combiné d'instruments avec 2 ampoule T5 de 2.3 watts.

Comme on peut le constater c'est nettement mieux avec du 2W ou 2.3W

ATTENTION

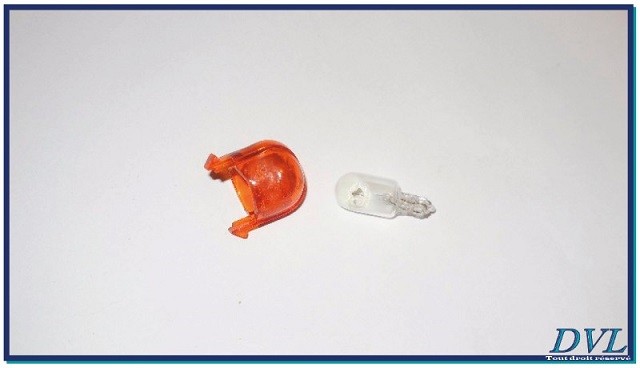

Il ne faut surtout pas utiliser des ampoules d'une intensité supérieur à 3W sur ces combinés d'instrumements, cela créer des dysfonctionnements et la fonte des cabochon filtrant la lumière orange :



Enfin la panne d'éclairage du compteur peut-être causée par le rhéostat en position fermée, quand il y en un.
Cela m'est arrivé une fois, le fusible était bon, les ampoules également ,en l'effleurant avec le genou, il s'était mis à zéro :

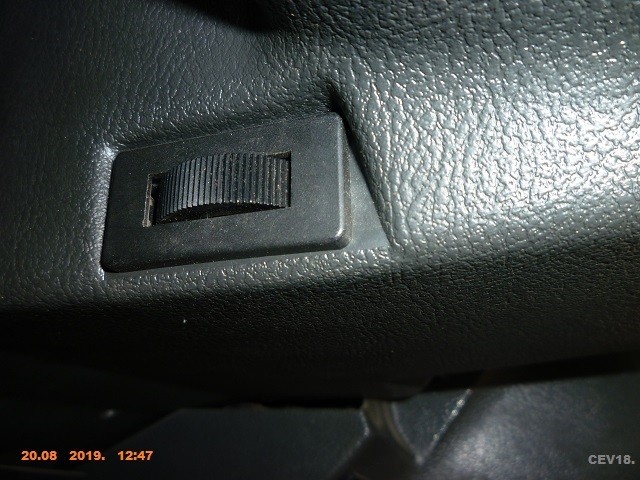

Emplacement du rhéostat sur le tablier du volant de direction.

Bonne journée et bonne année 2022 à tous les membres.

[gpe]

Si je ne m'abuse les photos que tu présentes sont celles d'un compteur Veglia, non ?
Parce que de mémoire sur un Jaeger l'éclairage se fait avec 3 ampoules positionnées différemment, non ?

[CEV]

Effectivement, c'est un compteur Veglia :



Si c'est situé derrière sur les modèles Jaeger, il suffit de déposer le combiné d'instruments en plus de la casquette pour les remplacer.

Bonne journée.

[pipolemarquis]

bonjour à tous! justement concernant l'illumination du tableau de bord et plus précisément des bloc compteur de vitesse/jauges est-il possible d'en régler la puissance? je la trouve un peu faiblarde et sans avoir à remplacer les ampoules donc à démonter. Y'a til un rhéostat planqué quelque part? 205 sacré numéro de 1994... merci merci

[GrosRobert]

je crois que ça dépend de ta finition... sur la mienne je n'en ai pas de rhéostat. Par contre pour rebondir avec ce qui est relaté plus haut, j'ai bien changé toutes mes ampoules par du 3W mais l'éclairage est peu visible de nuit...

[Sventchik]

Pour suivre ... Je n'ai plus d'éclairage du TDB ni de pompe de lave-glace.
Cela irait il de paire ?

Bizarrement on a la même panne......
Je suis en train de creuser....


Si quelqu'un sait sur quelle prise/quels fils d'alimentation du compteur on peut vérifier la tension de l'éclairage (sachant que le bloc chauffage s'allume bien avec les phares)

[CEV]

Schémas électrique de l'éclairage du combinés d'instruments :
http://205d.free.fr/elec/vassis/img50.html
et
http://205d.free.fr/elec/vassis/img51.html

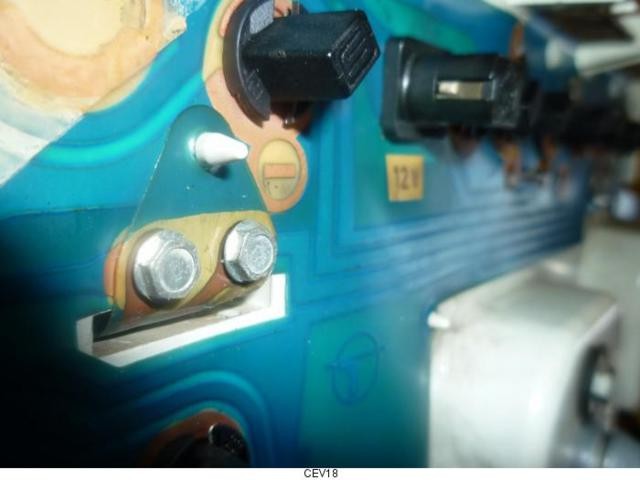

Sinon sur le compteur Véglia basique (3 cadrans) l'éclairage du combiné d'instruments passe par cette nappe, si les vis ne sont pas serrées correctement , le courant le passe pas ou plus :


Combiné d'instruments basique Véglia.


Bonne journée.

[Sventchik]

ah super, c'est une piste que je n'ai pas regardée..... Top !

(comme mon compteur est accessible , suite à casse du câble flexible.....)

[Dreki]

Hello bonne année si possible..
Pt'ite question sur ce fil de discussion j'ai 2 ampoules de tableau de bord claquées témoins code et phare sur ma 205 GR (1986) ou je peux trouver ses lampes!? j'ai essayé d'enlever l'ampoule de son Culot, j'y arrive pas... cest démontable!?
ci-joint en photo
Merci d'avance bon dimanche


[CEV]

Ce type d'ampoule est vendu sous blister de 2 unités en centre auto et dans le rayon des super-hypermarchés.
Par set de 10 ampoules en concession et site web ou bien à l'unité à l'unité chez AD (auto distribution.

Les références et intensités sont mentionnés et en photos sur les précédents messages de ce topic.
Pour l'ôter de son socle, il faut tirer dessus avec chiffon ou une pince multiprise sans appuyer pour ne pas casser le verre.

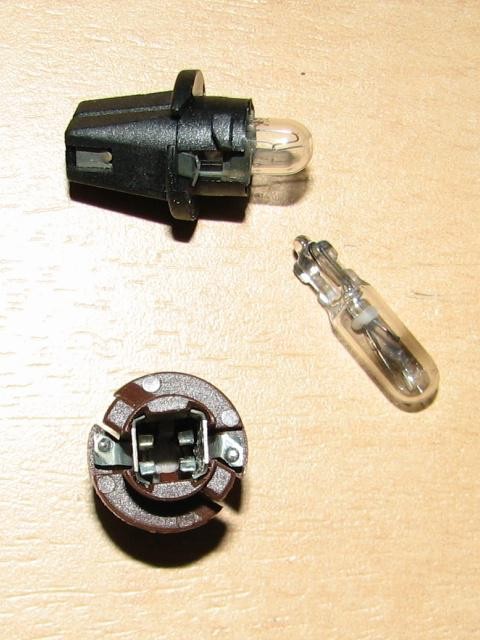

Ampoule T5 ou W : 1,2 watt.

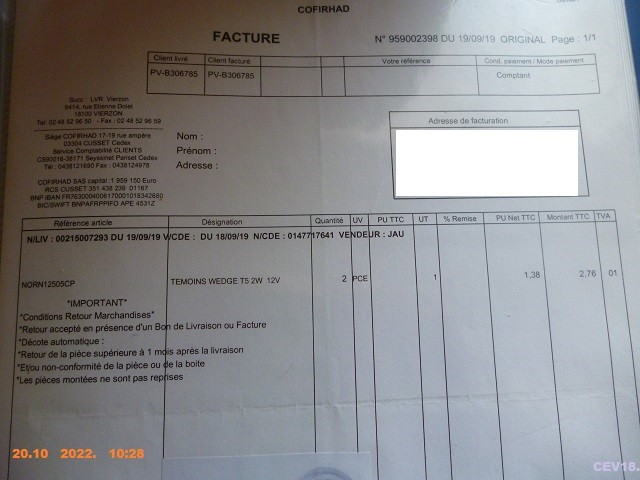

Facture ampoule T5 ou W : 2 watts vendue à l'unité chez AD.

Bon dimanche.

[Dreki]

Toujours fidèle au poste je vais effectivement essayer de l'enlever avec une pince sans péter le verre
encore merci CEV et bon dimanche
