monter une horloge digitale

[Jeff83]

Bonjour,
Je souhaiterais monter une horloge digitale à l'emplacement prévu à côté de l'allume cigare.
Le modèle de ma 205 (Generation D de 1997) ne comportant pas d'horloge à l'endroit prévu, je voudrait savoir si je dois me procurer simplement la façade de l'horloge ou si je suis obligé de changer toute la façade chauffage, allume-cigare, horloge. Bien sûr, je préfèrerais la 1ère solution...

[Mad.Max.205]

Salut

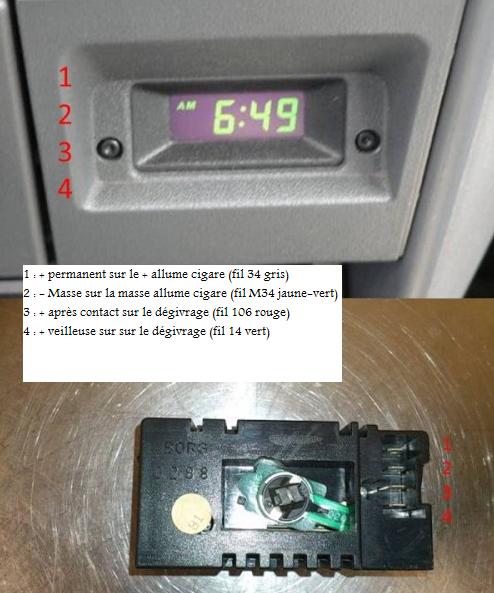

Il doit exister un topic la dessus ... Pour les pièces, il te faut une horloge et son cache. Il faut démonter la façade complète pour pouvoir fixer l'horloge par derrière. Après, tu dois faire tes branchements suivant ce montage :



Bonne continuation !

[Jeff83]

Super. Merci beaucoup pour ta réponse rapide et précise...

[Mad.Max.205]

Avec plaisir !

[DVL]

Salut

Tu peux aussi choisir le branchement d'après schéma Peugeot :
http://www.planete-205.com/forum/planet ... ml#p918863
Un peu plus long mais plus proche de l'origine
Il y a aussi quelques liens vers des sujets du forum traitant de cette option et des explications sur le câblage et le démontage.

Présentes-nous vite ta 205

A+

[bidou]

Bonjour à tous !

J'ai récupéré une horloge digitale d'une part et le connecteur d'autre part à raccorder, cependant à ma grande surprise le connecteur ne dispose que de 3 branchements, là où l'horloge en a 4.
(EDIT mon message n'était pas clair, il est donc impossible de brancher ce connecteur sur l'horloge. )

Les fils qui arrivent sur le connecteur sont 13A (bleu) M13 (vert) , 27B et 33F (blancs, raccordés à la même cosse).
A la lecture des schéma ça semble pourtant être les bons fils.

D'où ma question : y a-t-il deux générations d'horloges ? (ou bien me suis-je fait avoir et ce connecteur n'est pas du tout d'origine.)

Merci de vos réponses et bonne journée

[CEV]

Tout à fait !

Le modèle 3 broches est monté sur la phase 1 des millésimes 83 à 87 :

horloge phase 1.jpg

horloge phase 1 - branchement.jpg


Le modèle à 4 broches étant monté sur la phase 2 des millésimes 88 à 98 :

horloge phase 2 branchement (1).jpg

horloge numérique phase 2.jpg

La différence des tableaux de bord entre ces 2 phases :

tableau de bord phases 1 & 2.jpg

Bonne journée.

[bidou]

Bonjour CEV,

Merci pour ta réponse bien documentée ! Tout s'éclaire. Je ne pensais pas qu'il y avait eu deux modèles.
Hé bien, j'en suis quitte pour faire uniquement avec les cosses j'ai l'impression

Bon après-midi !

[CEV]

Bonjour CEV,

Merci pour ta réponse bien documentée ! Tout s'éclaire. Je ne pensais pas qu'il y avait eu deux modèles.
Hé bien, j'en suis quitte pour faire uniquement avec les cosses j'ai l'impression

Bon après-midi !

De rien , avec plaisir.

Effectivement, on peut utiliser des cosses isolées thermorétractables, à défaut du connecteur d'origine.


Cette horloge est également montée sur les AX-BX-ZX , avec éclairage vert toutefois :

horloge phase 2- éclairage vert (citroën).jpeg

horloge phase 2-éclairage orange (peugeot).jpg

Actuellement, il y en a une en vente sur ebay, sans le connecteur adéquat cependant.

horloge AX-BX-ZX (1).jpg

horloge AX-BX-ZX (2).jpg

Bonne soirée.

[bidou]

Merci pour ces détails !

En effet, je vais bricoler des cosses adaptées.
Tiens d'ailleurs mon horloge a bien un éclairage vert (enfin j'imagine que c'est un filtre, l'ampoule doit être standard) peut-être vient-elle elle-même d'un AX ou autre alors.

Bonne journée!

[dami]

Merci pour ces détails !

En effet, je vais bricoler des cosses adaptées.
Tiens d'ailleurs mon horloge a bien un éclairage vert (enfin j'imagine que c'est un filtre, l'ampoule doit être standard) peut-être vient-elle elle-même d'un AX ou autre alors.

Bonne journée!

Oui, les horloges des AX ou ZX ont l'éclairage verte, c'est une particularité Citroën (tout comme le rétro-éclairage des compteurs à cette époque là sont vert aussi). Les Peugeot sont Orange.

[bidou]

Bonsoir à tous

Une petite photo en passant du bricolage du soir
Je disposais d'une horloge digitale à rétro-éclairage vert...
ce qui n'est pas raccord avec le TDB de Tagada.

J'ai donc :
-Ouvert l'horloge (2 vis)
-Déclipsé le circuit imprimé
-Sorti l'écran à cristaux liquides
-Sorti le filtre vert
-Découpé un filtre orange ambré dans un... cahier Oxford

et voici le résultat :
à mi-puissance


à pleine puissance :


et voici le matos


J'ai pris pour modèle le filtre vert d'origine que vous apercevez sur la photo...


A toutes fins utiles.
Bonne soirée à tous les membres

[CEV]

Super ça !
Merci pour le partage. :

Bonne nuit.

[bidou]

Bonsoir à tous,

Une petite question qui m'étonne
Je n'ai pas encore monté mon horloge mais une chose m'intrigue :
-L'horloge marche bien
-L'éclairage est à mi-puissance quand le fil 4 (veilleuses) est sur 12V -> OK
-L'éclairage est à plein puissance seulement si le fil 4 (veilleuses donc) est à la masse. Si il est à 12V ou non connecté, l'éclairage reste à mi-puissance.

En ouvrant l'horloge je trouve ça assez logique : la sortie de l'ampoule se divise en deux : soit vers une résistance connectée à la masse, soit vers le fil 4 en passant par une diode.
-> Si le fil 4 est à 12V, la diode bloque, donc le courant passe dans ampoule+résistance = Mi-puissance
-> Si le fil 4 est à la masse, la diode passe, et le courant va au plus facile de l'ampoule à la masse sans passer par la résistance = Pleine puissance.

Ceci m'intrigue : cela signifierait que tout le circuit de veilleuses est mis à la masse par le comodo lorsqu'il n'est pas sous tension.

Est-ce le cas ? Ma conclusion est-elle correcte ?
Je ne vois nulle part dans les schémas quelque chose qui accréditerait ma thèse. J'ai l'impression que le comodo, si il ne met pas sous tension, ne fait qu'ouvrir le circuit sans pour autant le mettre à la masse...

Merci à veux qui voudraient m'éclairer

bonne soirée à tous les membres

[gpe]

Bonsoir,

Pas sur d'avoir tout compris. Tu ne pourrais pas nous faire un petit schéma ?
Que veux-tu dire par "sortie de l'ampoule" ?

Bonne soirée.
