Problème faisceau et relai

[loune15]

Bonjour, j'ai besoin de vos lumières !

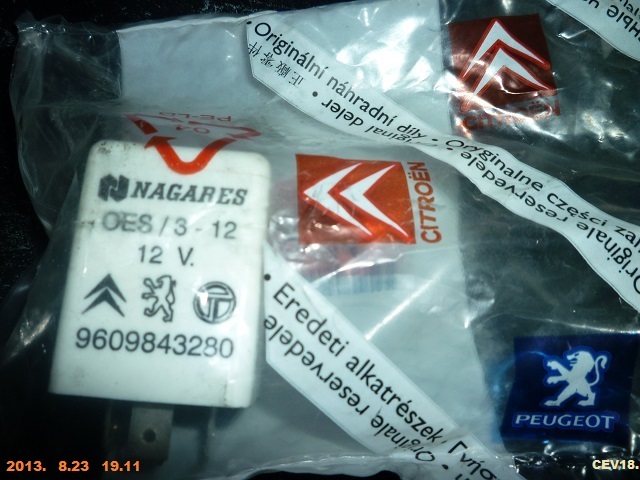

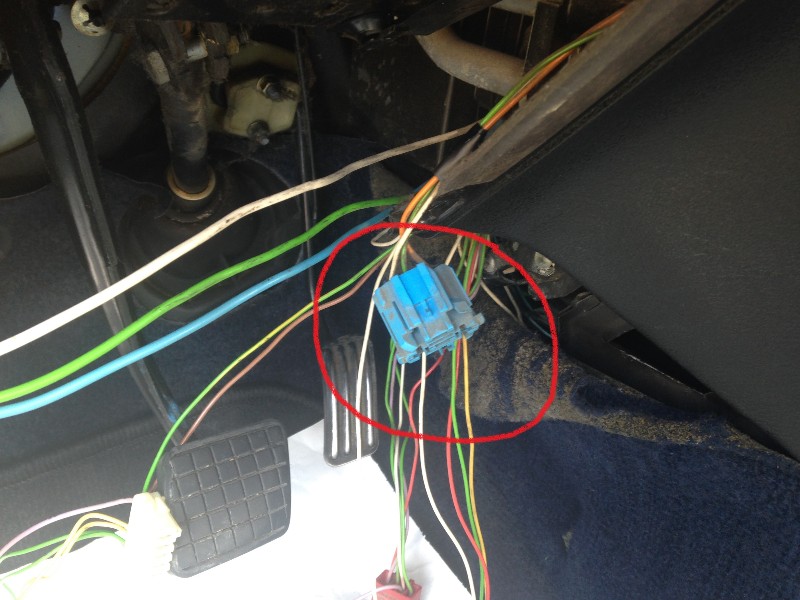

Apparemment il y a un relai au bout de cette fiche (ci dessous) :

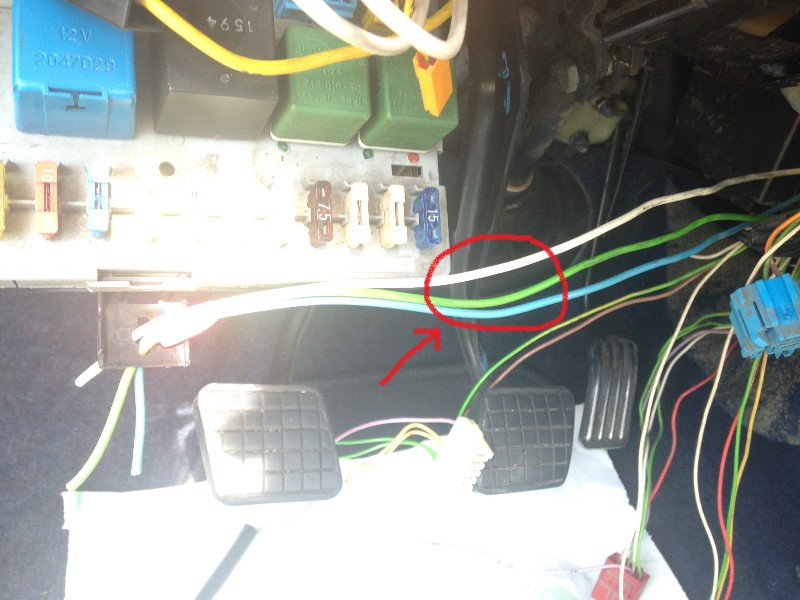

J'ai également 3 gros cables dont j'ignore l'origine et la destination sauf que c'était dans le compartiment du poste et la masse et la terre était branchées ensembles aie !! :

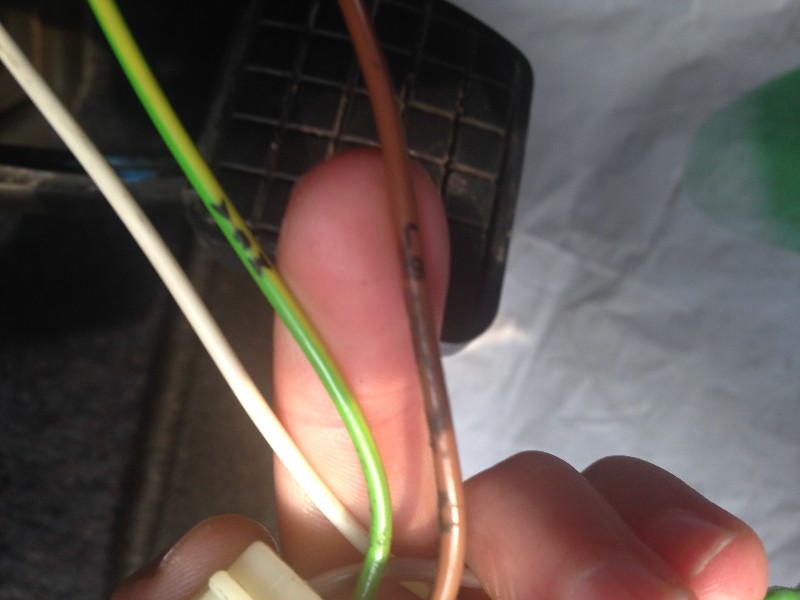

4 cables fin, pareil je sais pas où ils vont :

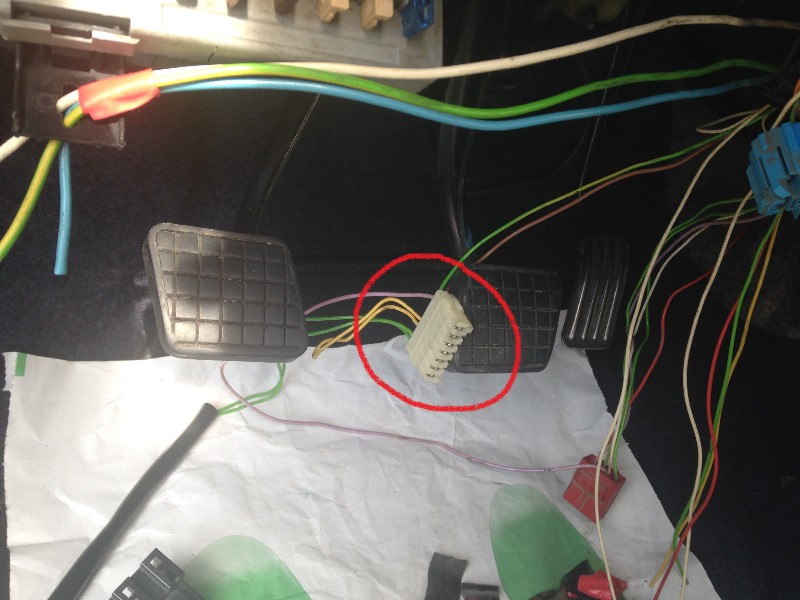

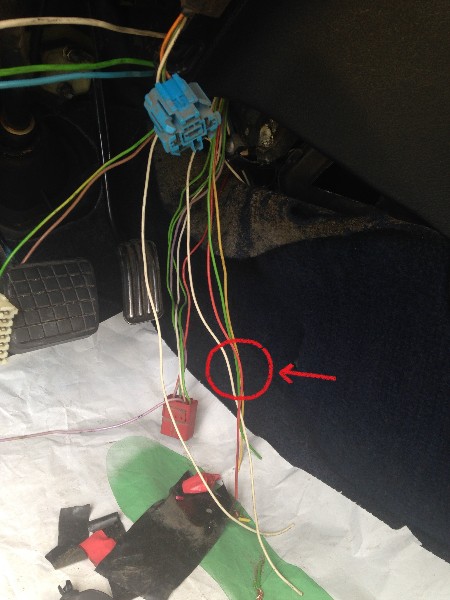

et dernière question, j'ai 2 fiches ???? c'est quoi ???? :



Merci d'avance pour votre aide

[CEV]

La grosse fiche bleue correspond au pré-câblage du bruiteur d'oublie des feux :
Sur cette version il suffit juste d'y clipser le bruiteur:

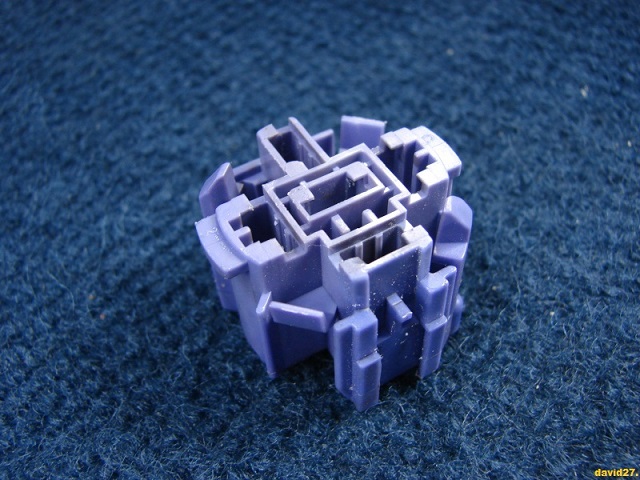

Connecteur bruiteur d'oubli des feux.

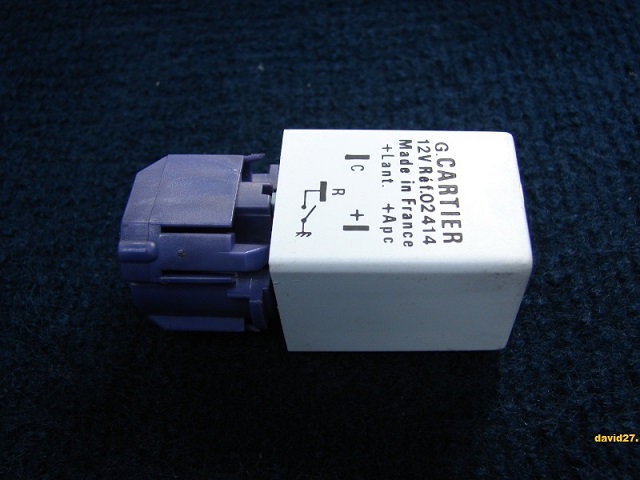

Connecteur et bruiteur oubli des feux.

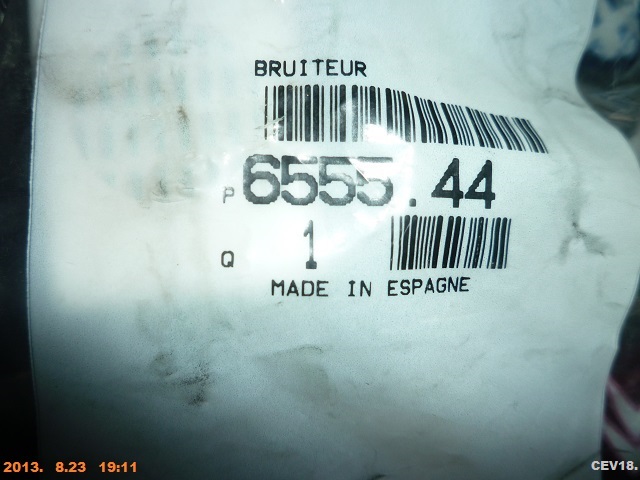

Bruiteur oublie des feux.


Concernant les autres fils, avec leur numéros, on pourrait te répondre plus facilement.
La couleur est parfois différente d'un millésime à l'autre, mais la numérotation toujours identique.

Bonne soirée.

[loune15]

Ok super merci beaucoup, est ce que je suis obligé de le remettre ce bruiteur ?
et pour les numéro de fil je vais regarder
Merci CEV

[loune15]

les fils ont été coupés donc pas de numéros. Est ce que tu sais où je peux trouver les numéro suivant l'année de ma voiture ?

[CEV]

Pour les connecteurs et boitiers :
https://www.fichier-pdf.fr/2012/10/04/c ... r-boitier/

Pour les schémas électriques :
http://205d.free.fr/elec/vassis/schema_elec.html

Effectivement la fiche bleue peut rester tel quel si tu ne souhaites pas y mettre le bruiteur.

Bon courage.

[loune15]

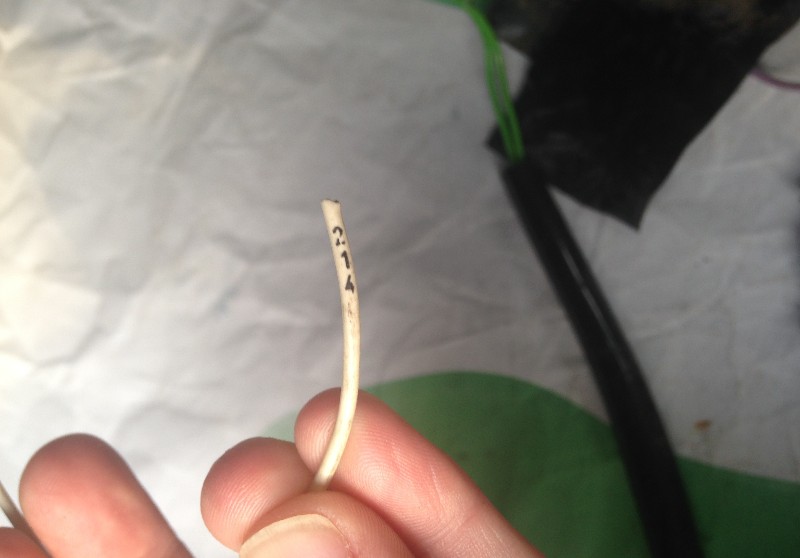

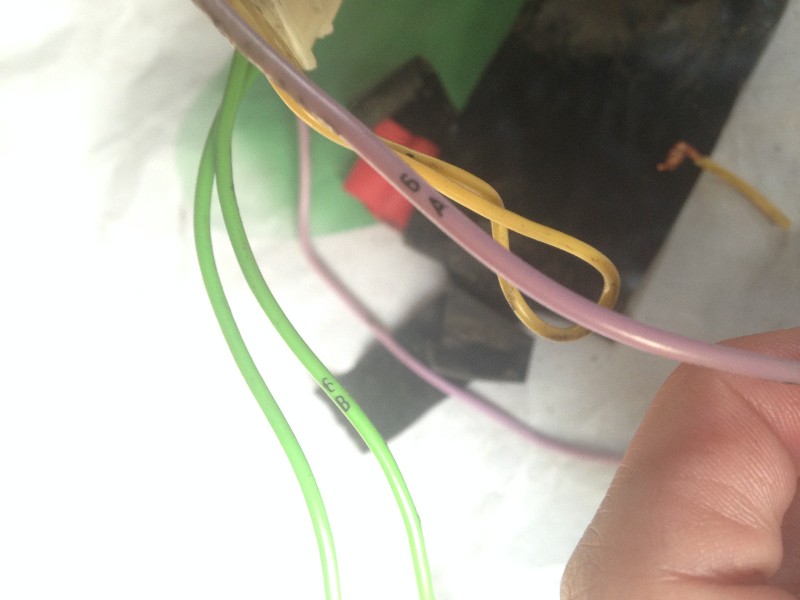

Les seuls numéros que j'ai trouvé c'est ceux là :







mais je ne trouve rien sur interne, pas de schéma pour m'aider

[HUBERIV]

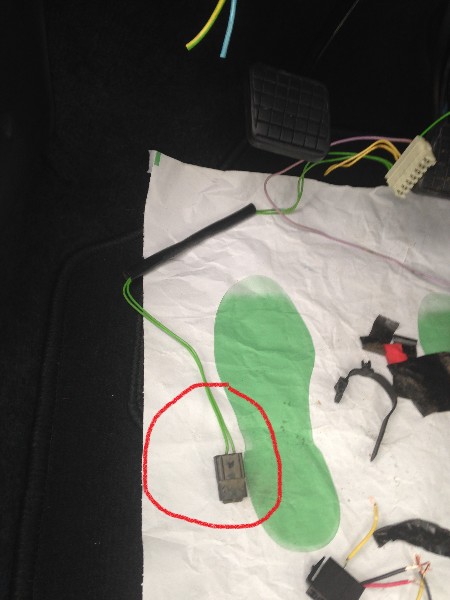

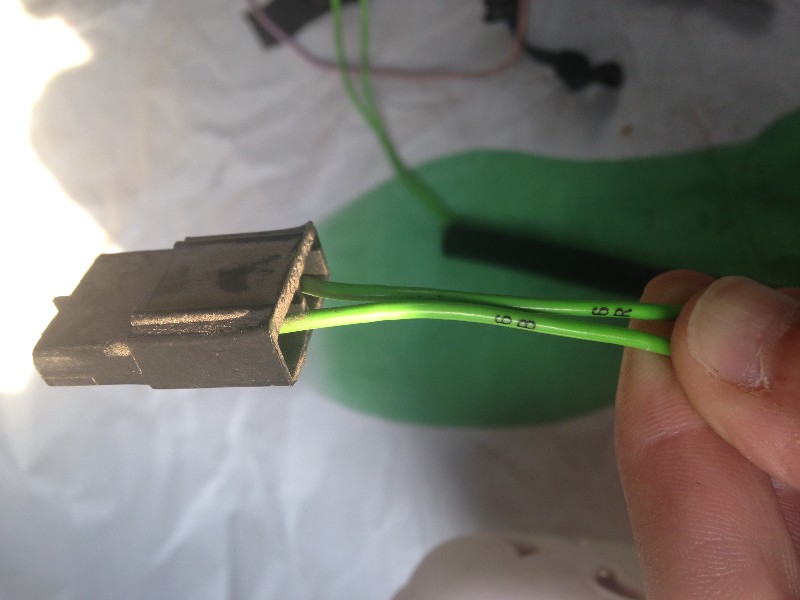

la petite fiche marron 6B et 6R pourrait correspondre au rhéostat d’éclairage du tableau de bord
