Shéma bouton antibrouillard avant phase 2

[vincent62200]

Bonsoir, je viens à vous car j'ai acheté un bouton d'antibrouillard avant neuf (donc vert) et je ne trouve nul part le schéma de ce bouton. Car il y a pas mal de connexions derrière ....




Si quelqu'un avait sa dans ces souvenirs Merci bien

[Thibault63]

Salut
J'avais étudié la question sur un bouton de warning (normalement c'est câblé pareil dedans, sauf que y'a plus de pattes sur le warning...)

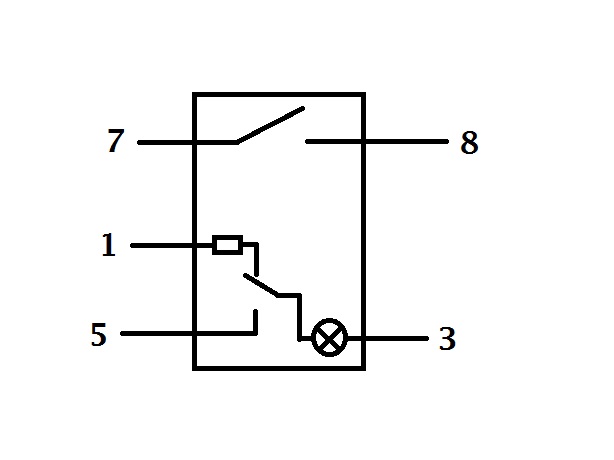

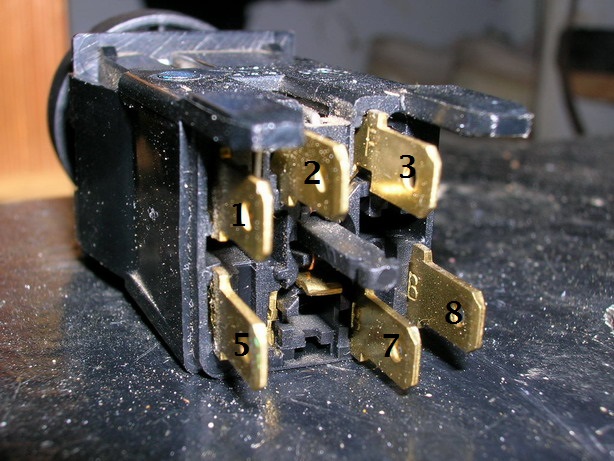

Donc :
-1 : + si veilleuses pour le rétroéclairage du bouton
-3 : Masse
-5 : + si les AB sont allumés pour rétroéclairage (du coup tu peux relier avec le 8 tu verras)
-7 : + si veilleuses allumées (pour le signal, du coup tu peux relier avec le 1)
-8 : Vers le relais pour allumer les AB

Et pour t'aider voilà le câblage (attention ils ont pas mis les mêmes numéros de broche que moi ) :
édité...copyright, mais tu trouveras une solution pour renseigner notre ami d'une autre manière...
Flash
Amuses toi bien
Bonne soirée

[vincent62200]

Merci de ton aide , je teste dès que j'ai mes relais et autres accessoires pour faire le câblage et je ferais une petite fiche car je vois que peut répondent mais je pense que beaucoup sont dans la même situation que moi je pense.

[Thibault63]

Bonne idée la petite fiche . Moi-même je ne trouvais pas sur le net, alors j'ai repris le schéma de fonctionnement de mon interrupteur (Warning mais pour les AB c'est le même) et j'ai testé les pattes au ohmmètre par paire et je regardais en fonction de la résistance (la partie interrupteur, la partie lampe faiblement allumée et fortement allumée).
