205 5P 1/18 3d Printed

[Cam83]

Bonsoir !

Le titre est un peu putassier parce que la voiture est pas encore imprimée ( ) mais le mois prochain je vais me commander un imprimante 3D made in france, et, aprés l'avoir calibrée, vais faire un peu mumuse avec .

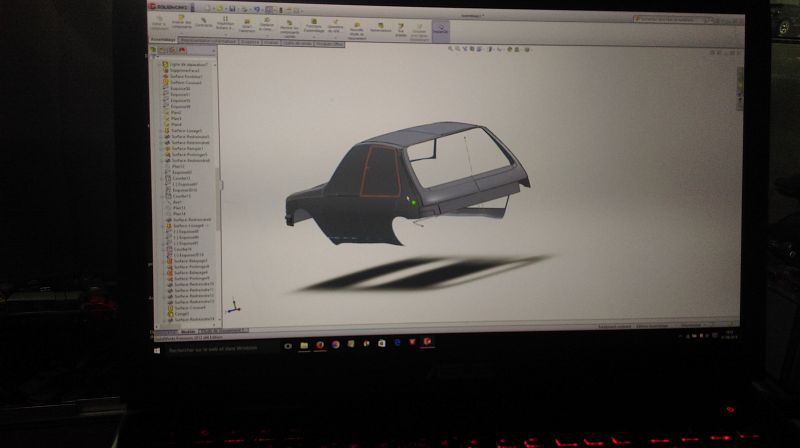

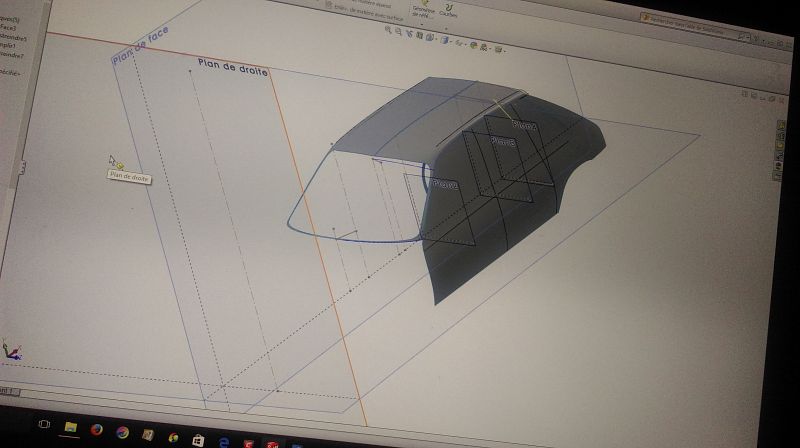

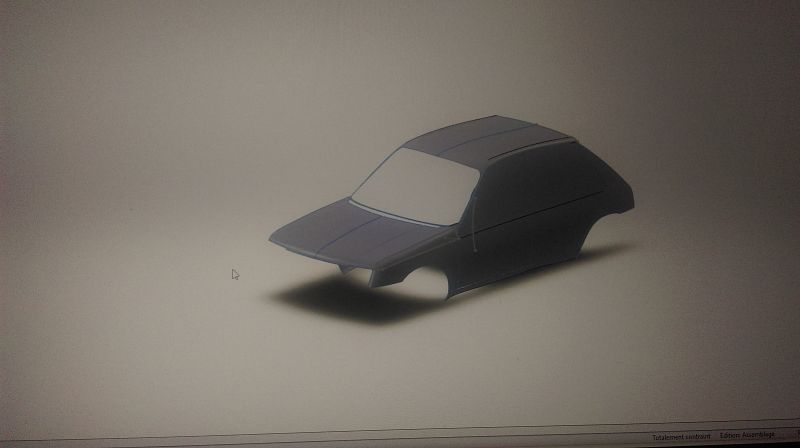

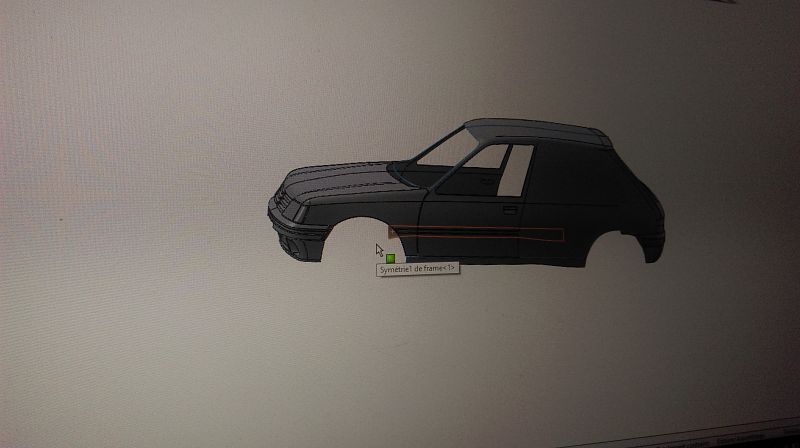

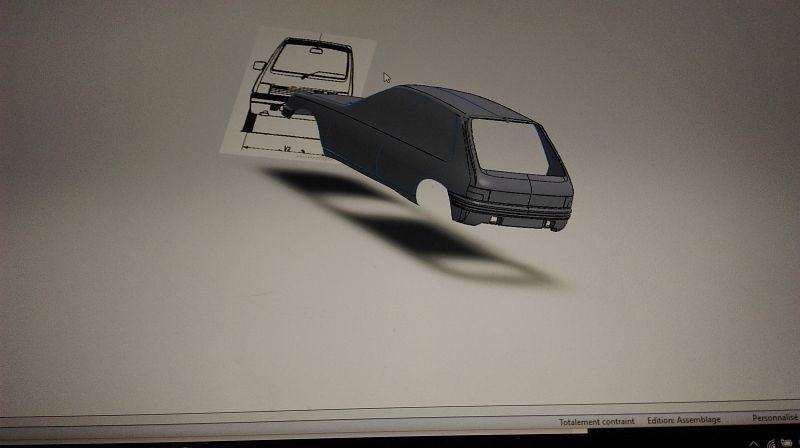

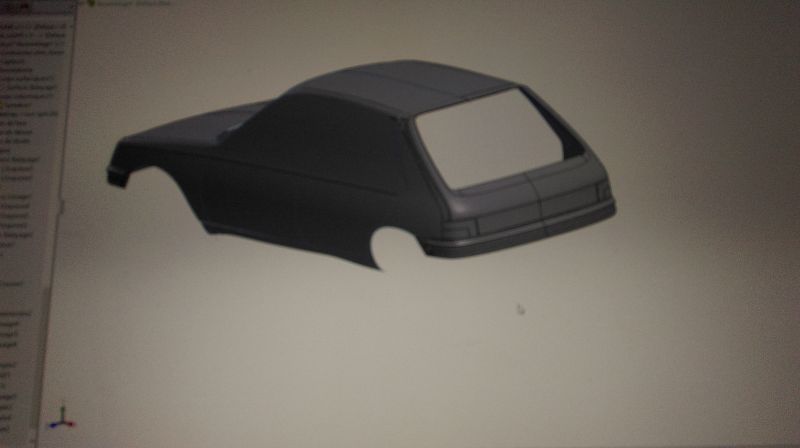

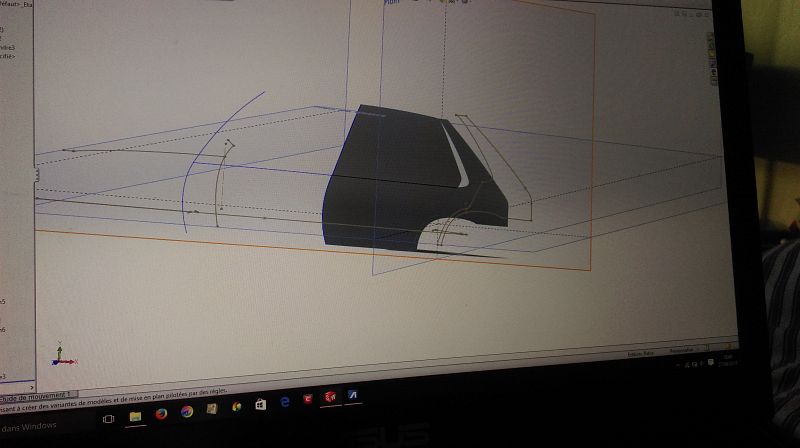

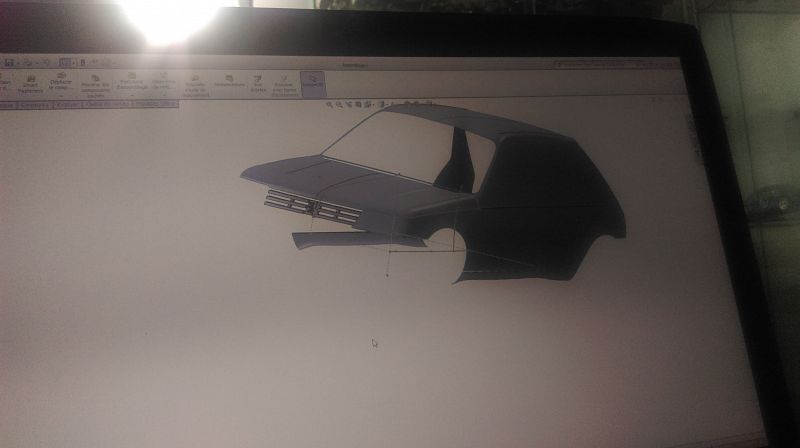

DU coup j'ai commencé la modélisation ya une semaine d'une 205 5 portes, que je voudrais au final modulable ( chaque piéce de carrosserie amovible, et remplaçable). Voici un peu le roman photos ( photos prises pour envoyer par mms sur mon écran de pc sans faire de capture, donc qualité par top ... )

Tout est modélisé sur solidworks (wesh), presque tout en surfacique puis converti en volumique.

Place aux photos















Next : passer la caisse en volumique, modélisation du montant centrale de la face d'appui du hayon, du plancher ,des longerons et de la tolerie avant pour mettre les plots d'assemblages des piéces de carrosserie.

Une fois qu'elle sera finie je mettrais surement les STL sur thingiverse ou autres tout en continuant de nouvelles piéces ( jupe avant/ar normales, retro phase 1, hayon phase 1, ...)

[vincent 80]

Super projet !!

[Cam83]

Merci Vincent !

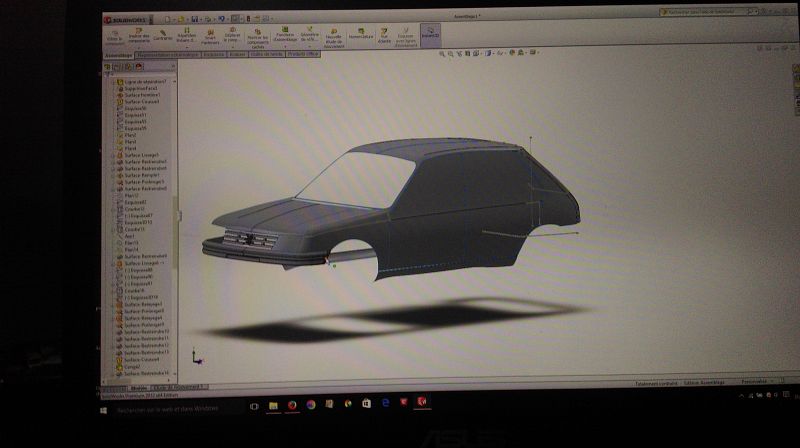

Voici l'état du truc ce soir.

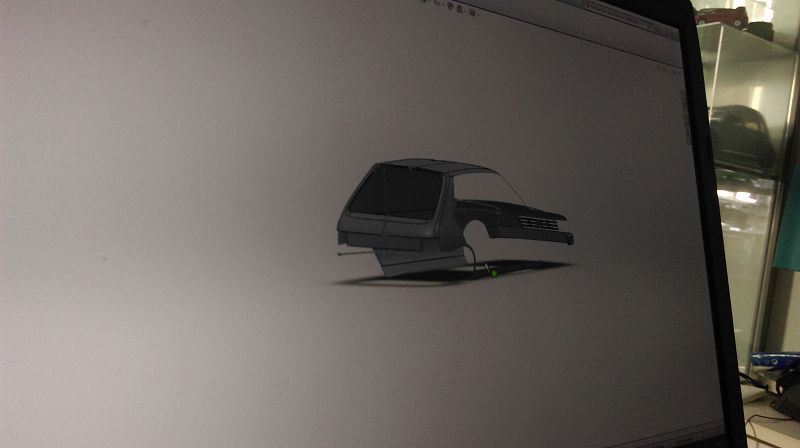

j'ai commencé a modéliser les tenons d'assemblage du PC arrière et j'ai tiré grossièrement quelques surfaces de la caisse aux passages de roues , l'appui du hayon et des feux arrière ainsi que l'appui du pc. Demain je fignole et j'attaque le bloc avant, puis, plancher et aprés epaississement et pour finir trains roulants.

Edit : la capture d'écran :

[darkshawo]

Ça me rapelle le lycée solidwork

Envoyé de mon E2303 en utilisant Tapatalk

[philou07]

Sympa, vivement la suite

[Cam83]

Merci ! la j'ai commencé le plancher, ensuite j'attaque les jantes + pneu

[Cam83]

Allez double post, mais c'est pour la bonne cause !

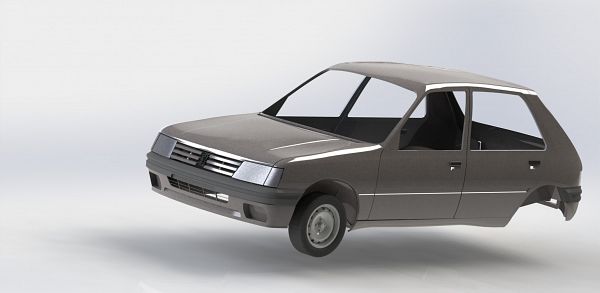

ci-joint un petit rendu "realiste" de la 205

[vincent 80]

Nickel, bon boulot !

[philou07]

Allez double post, mais c'est pour la bonne cause !

ci-joint un petit rendu "realiste" de la 205

Superbe travail informatique,
j'ai bien essayé avec "Paint", mais ça rend pas comme ça !!!

[Cam83]

MDR !

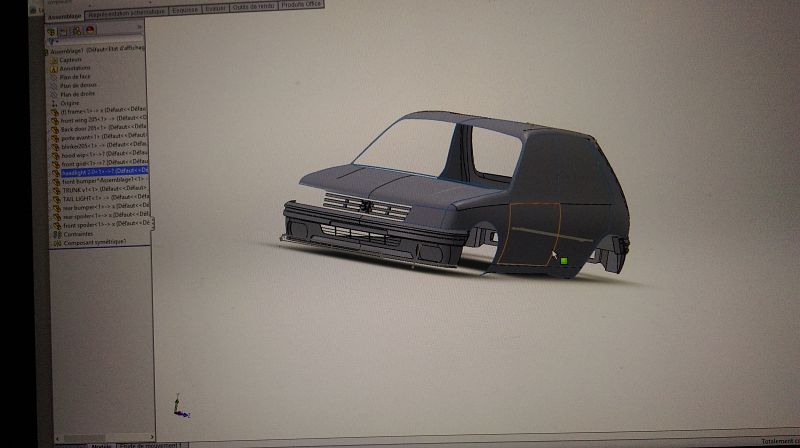

Bon j'ai un peu avancé avec le rétro, les assemblages de toutes les pièces. Il me reste la charniére de capot et les trains roulants.

[ellana29460]

ca serait bien de mettre le fichier 3D en ligne, une fois le projet fini, pour permettre à ceux qui veulent d'imprimer leur 205

[Dimi]

Whoww

Pour avoir eu l'occasion d'utiliser ce genre de logiciels dans le cadre de mes études (Solidworks et Catia), je ne peux qu'être administratif devant ta réalisation
Il doit y avoir pas mal d'heures de boulot derrière

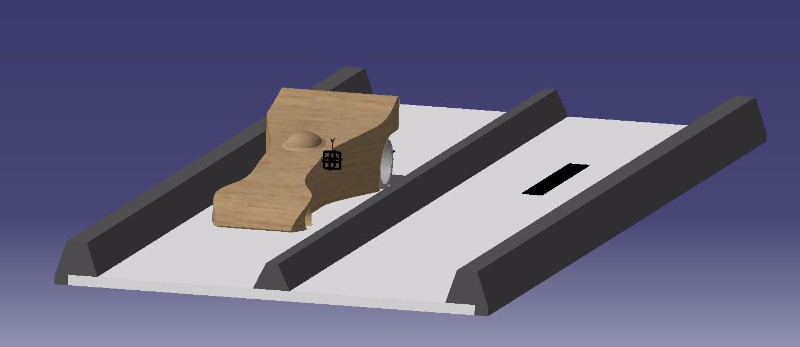

Il y a 3 ans cela j'avais eu une voiture (bien plus simple qu'une 205) à modéliser, et c'était déjà une belle prise de tête


Tout ça pour dire qu'on attend avec impatience les news de ton projet

Au fait y a-t-il une raison particulière pour que tu aies choisi Solidworks ?

Bon courage...

[Cam83]

Alors ! QUand j'aurais fini d'imprimer mon modéle, je reflechi a proposer les STL en libre service. je ferais aussi d'autres piéces : Retros Ph 1, hayon ph 1, jupes avant/arriére normales, ptéte d'autres jantes avec divers enjo d'origines...

Pourquoi j'ai choisi solidworks ? parce qu'il est installé sur ma machine car je suis prof de 3d et que j'enseigne la modé sur solid a mes étudiants
Combien de temps ? 2 semaines a raison d'une heure ou deux par soir en semaine pour faire le gros du taf , et depuis, j'avais du mettre en pause car solid marchait plus sur win 10 suite a une Maj critique. j'ai repris pour paufiner quelques détails.

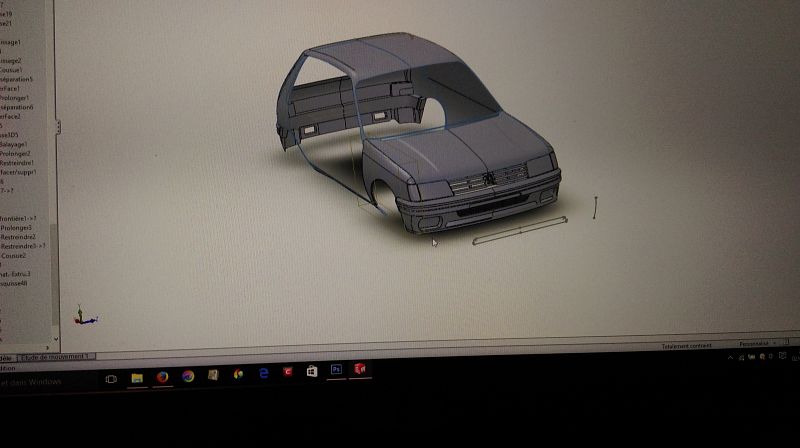

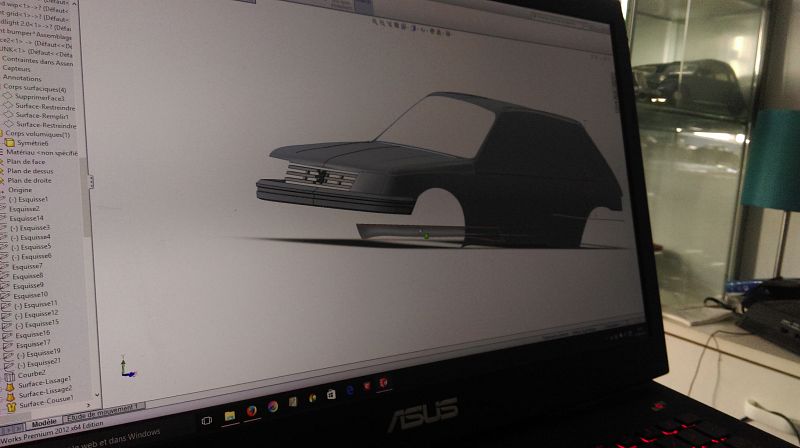

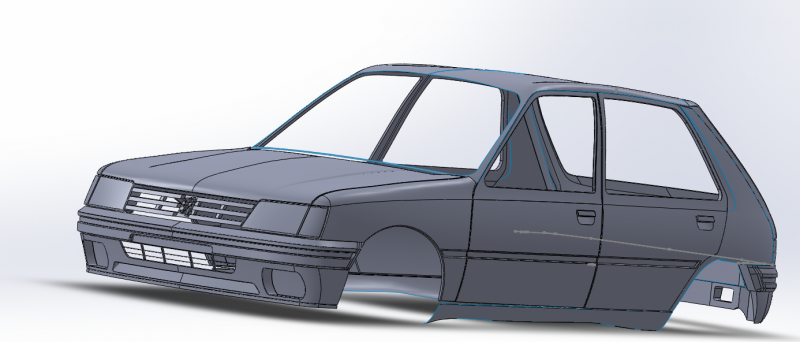

Sinon ... j'ai fini de modéliser l'extérieur ! je vous fait une capture ce soir, je vous mettrais des photos de mon tel que j'ai aussi.

Je vais bientot commencer l'impression de piéces éparses, et dés que j'ai ma bécane d'impression perso, je lance la caisse

Edit : Dimi> j'ai aussi pas mal bosser sur CATIA V5 R18 ( que je reconnais sur ta capture, comment ne pas reconnaitre ce dégradé bleu !) je concevait des moules composites pour l'aéro a une époque dessus, mais il est moins intuitif

[Chrisfun]

Cam83
Que dire sur ce magnifique boulot et pour des passionnés comme moi.
Je suis collectionneur de 205 et SIMCA 1000 en 1/18 eme et je suis très intéressé par ce que tu veut réaliser.
Et-il possible de travailler sur une caisse de Cabriolet pour la repeindre à son gout,exp: la RG ou autre.

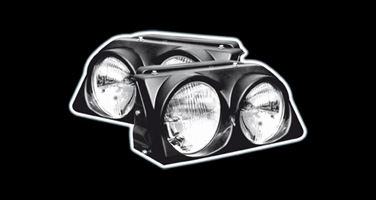

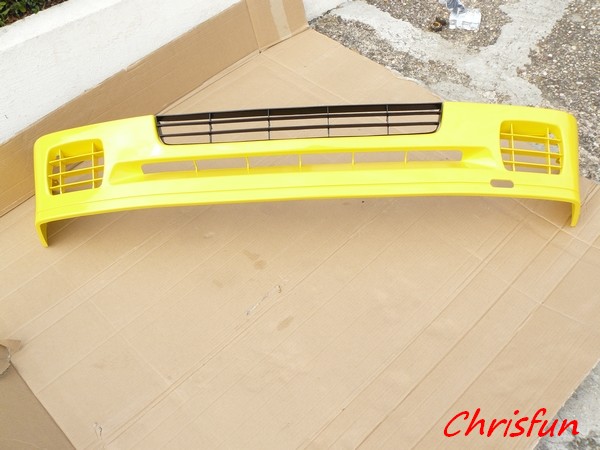

Et-il possible aussi de fabriquer le spoiler AV rallye et des morettes ?
Et pour terminer j'ai eu au passé pu commander des kits pour SIMCA 1000 en GR.F et malheureusement il ne les refabriquent plus manque d'acheteur.
Il faut savoir que tu va toucher très peut de monde sur les voitures en 1/18eme.

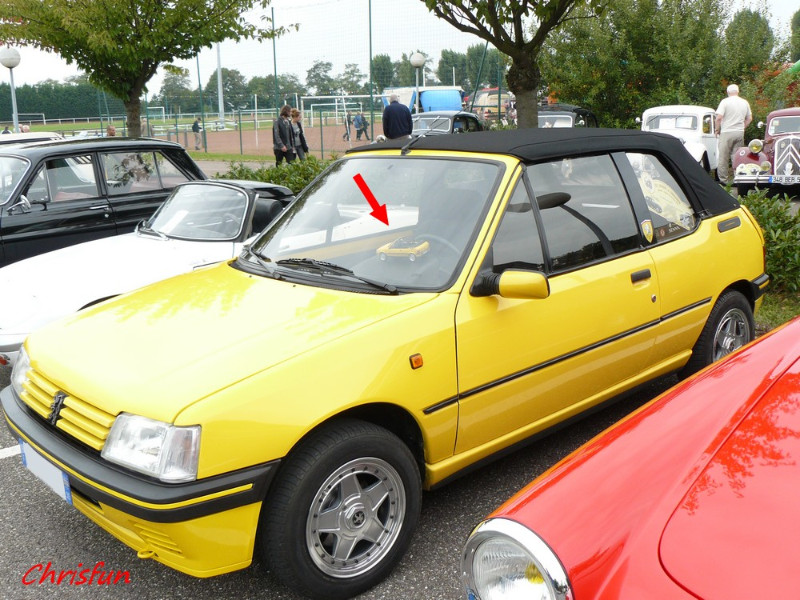

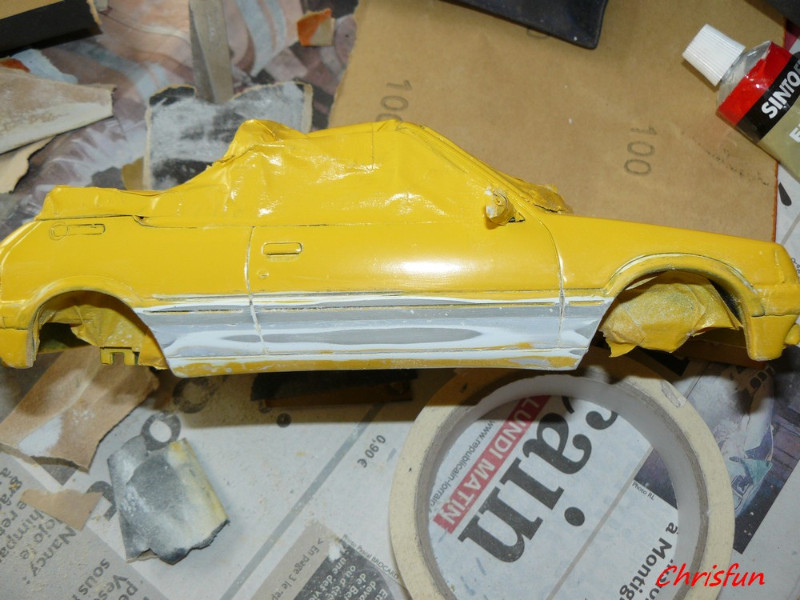

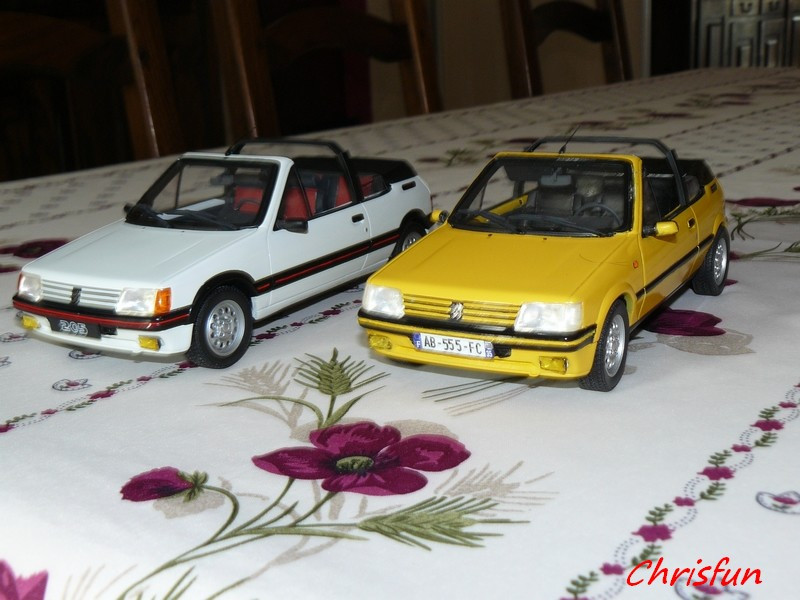

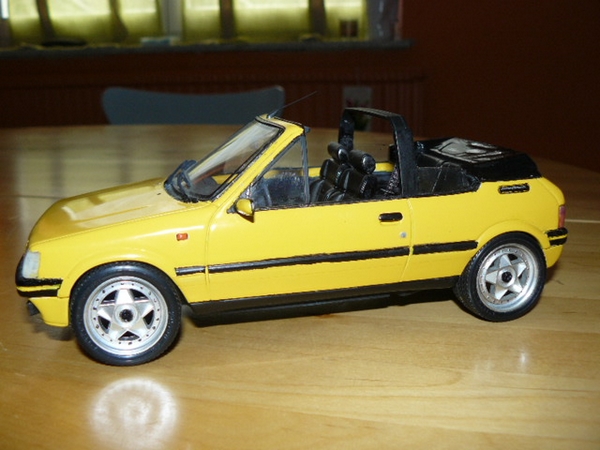

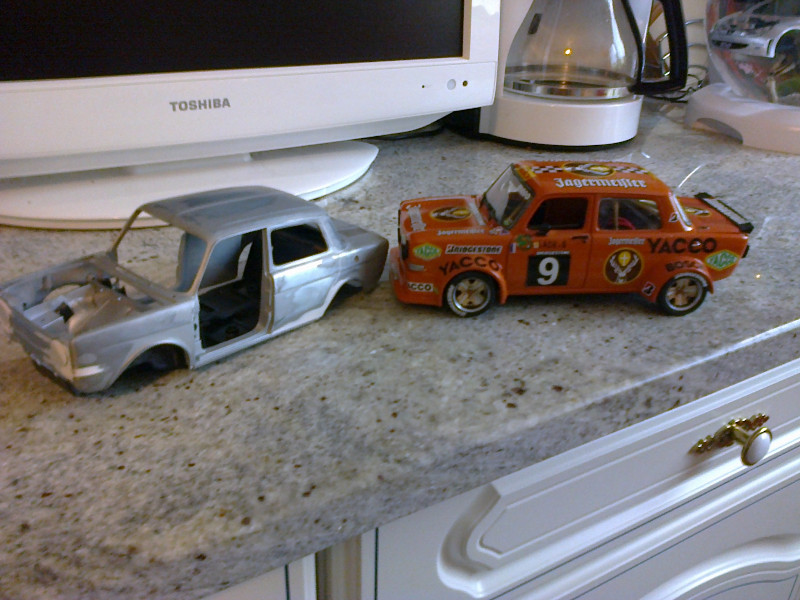

J'aime bien bidouiller sur des 1/18eme pour les transformer voir photos.
En tout cas je continue à suivre ce topic
J'ai était obliger de racheter une CTI OTTOMOBILE pour réaliser ma MAYA .

[Cam83]

Shame on me ! j'ai zappé les photos !

Allez hop :

http://www.imgserv.com/images/2016/10/10/I9wbDWcFN.jpg
http://www.imgserv.com/images/2016/10/10/ko6sZ9j.jpg

Cam83
Que dire sur ce magnifique boulot et pour des passionnés comme moi.
Je suis collectionneur de 205 et SIMCA 1000 en 1/18 eme et je suis très intéressé par ce que tu veut réaliser.
Et-il possible de travailler sur une caisse de Cabriolet pour la repeindre à son gout,exp: la RG ou autre.
Et-il possible aussi de fabriquer le spoiler AV rallye et des morettes ?
Et pour terminer j'ai eu au passé pu commander des kits pour SIMCA 1000 en GR.F et malheureusement il ne les refabriquent plus manque d'acheteur.
Il faut savoir que tu va toucher très peut de monde sur les voitures en 1/18eme.
J'aime bien bidouiller sur des 1/18eme pour les transformer voir photos.
En tout cas je continue à suivre ce topic
J'ai était obliger de racheter une CTI OTTOMOBILE pour réaliser ma MAYA .

Alors dans ma logique de conception tout est possible. Chacune des piéces est amovible. Tout est imprimé en plastique , puis aprés faut y peindre. j'ai commencé par la caisse 5P car c'est celle qui n'a JAMAIS été réalisée, mais toutes les pièces sont interchangeables. aprés j'ai fait des piéces pour réaliser MA titine, mais j'avais envie d'offrir a posteriori des pièces supplémentaires comme des jupes normales, des jupes de Ralloche/SN, des phares morettes, ...
POur la caisse, le bloc avant est actuellement dissociable de la caisse en elle même donc je peu trés bien modéliser une caisse 3 Portes pour offrir une caisse 3 porte normale ( XS , XR , Xt ,...) puis la retravailler pour offrir une caisse Décapotable.

Le but c'est pas de se faire des tunes, je fournis les fichiers, vous vous démerdez pour les imprimer ou faire imprimer
