culasse 1.6/1.9

Pour tes questions sur les tâches administratives ou identifier une 205.
Répondre
Avatar du membre
205SR31
Forumeur
Forumeur
Messages : 315
Enregistré le : sam. 8 mars 2014 23:26
Localisation : Cugnaux (31)

culasse 1.6/1.9

Message par 205SR31 »

bonsoir a tous,
j'ai besoin d'une info sur les compatibilités des culasses entre 1.6 115CV et celles 1.9.
si mes infos sont correctes, seul l'AAC serait different ? donc elles seraient compatibles ???
quelqu'un confirme .. merci
Pas de lien Moteur: 1.1 de 50 (XW7)
Couleur: Blanc banquise (P0WP)
205 Multi de 1987 - 170000kms
Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Gris futura (M0TP)
Description: en restauration
205 GTI de 1986 - 190000kms
Pas de lien Moteur: 1.4 de 70 (TU3A)
Couleur: Beige ténéré (M0DF)
205 SR de 1991 - 160000kms
Avatar du membre
205juju
Forumeur
Forumeur
Messages : 953
Enregistré le : lun. 12 nov. 2012 22:04

Re: culasse 1.6/1.9

Message par 205juju »

Diamètre des soupapes peut être ?
Pas de lien Moteur: 1.0 de 45 (TU9)
Couleur: Beige tibesti (P0CX)
Description: TU9/K 1.0 45cv carburateur SOLEX 32 PBISA 16/412
205 GL de 1988 - 63000kms
Avatar du membre
SRDturbo
Forumeur
Forumeur
Messages : 1395
Enregistré le : mar. 29 déc. 2009 22:19
Localisation : Pas loin de Lourdes (65)
Contact :

Re: culasse 1.6/1.9

Message par SRDturbo »

Même référence Peugeot pour celles de 1.6 115 et de 1.9 130 ou 122, soupapes idem.
Les histoires de grosses soupapes c'était par rapport aux 1.6 105 et aux autres XU de la gamme de l'époque mais ensuite cette nouvelle culasse a été très utilisée y compris sur les modèles carbu ou injection monopoint.
Avatar du membre
205SR31
Forumeur
Forumeur
Messages : 315
Enregistré le : sam. 8 mars 2014 23:26
Localisation : Cugnaux (31)

Re: culasse 1.6/1.9

Message par 205SR31 »

pas simple de s'y retrouver... tu as raison SRDturbo, peugeot donne carrement une meme reference pour XU5JA et XU9JA mais ne donne pas le diam de l'Admission. On trouve sur le net 2 types de lot de soupapes (dim 40/33 ou 41.6/34.5) , et d'aprés d'autres sources (cf tableau) il y aurait 3 cotes differentes , ce qui reviendrait a dire qu'aucune culasse n'est compatible . ?? je m'y perds...

Pas de lien Moteur: 1.1 de 50 (XW7)
Couleur: Blanc banquise (P0WP)
205 Multi de 1987 - 170000kms
Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Gris futura (M0TP)
Description: en restauration
205 GTI de 1986 - 190000kms
Pas de lien Moteur: 1.4 de 70 (TU3A)
Couleur: Beige ténéré (M0DF)
205 SR de 1991 - 160000kms
Avatar du membre
SRDturbo
Forumeur
Forumeur
Messages : 1395
Enregistré le : mar. 29 déc. 2009 22:19
Localisation : Pas loin de Lourdes (65)
Contact :

Re: culasse 1.6/1.9

Message par SRDturbo »

Regarde sur servicebox ou ici:
http://www.miamistu.co.uk/pug/

Les soupapes sont les mêmes pour 115 et 130 et les arbres à cames sont réutilisés sur d'autres moteurs quand c'est possible (aàc de XU5J sur XU52C jusqu'à 05/92, aàc de XU9J2 sur XU9JAZ jusqu'à 05/92). On trouve aussi des pistons de XU5J/XU5JA sur les premiers XU5M (à l'export donc).
Avatar du membre
donpipo
Forumeur
Forumeur
Messages : 3972
Enregistré le : dim. 25 oct. 2009 22:46
Localisation : Paris

Re: culasse 1.6/1.9

Message par donpipo »

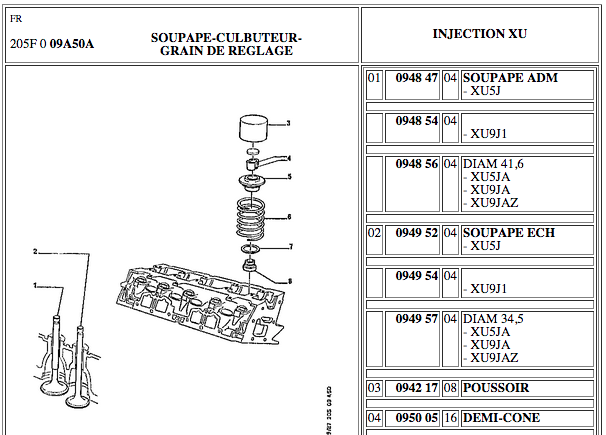

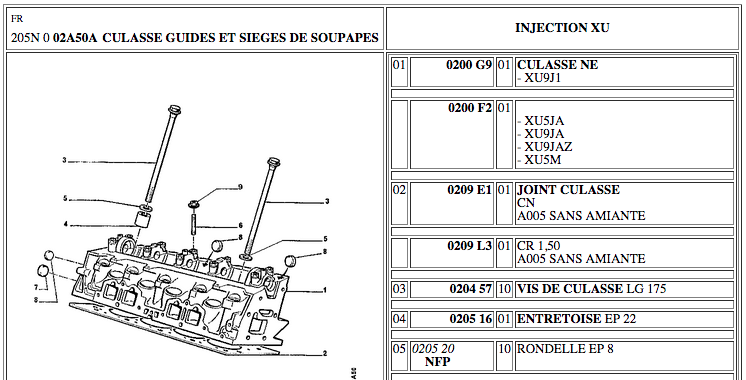

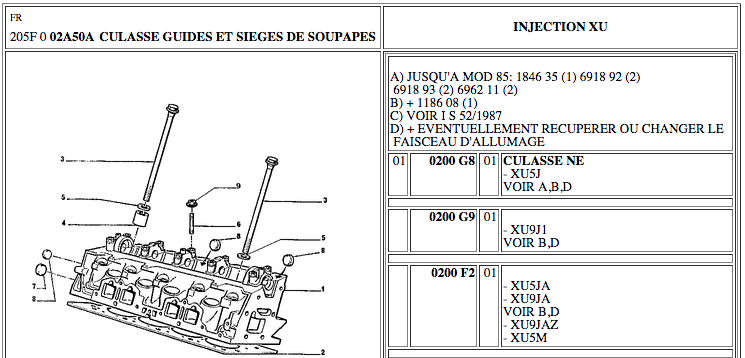

Je ne sais pas d'où tu tiens tes sources, mais je confirme ce qui a été dit, à savoir que les culasses et soupapes des XU5JA et XU9JA et XU9JAZ sont identiques, seul l'AAC diffère.

Attention cependant à un détail d'importance sur toutes les XU5J et XU5JA: la forme de la portée des bougies, conique ou plate. Normalement, la portée est conique jusqu'en 87, plate à partir de 88.
La portée est toujours plate sur les XU9JA, quelque soit le millésime.



205 num 1 Moteur: 1.9i de 105 (XU9J1/Z)
Couleur: Vert sorrento (M0RM)
205 Gentry de 1992 - 370000kms
Avatar du membre
205SR31
Forumeur
Forumeur
Messages : 315
Enregistré le : sam. 8 mars 2014 23:26
Localisation : Cugnaux (31)

Re: culasse 1.6/1.9

Message par 205SR31 »

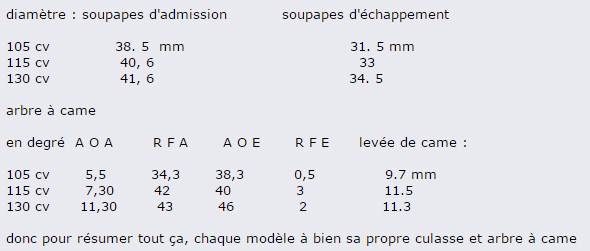

j'ai trouvé ca sur le net, d'ou mon interrogation sur le fait que ca ne collait pas avec les descriptifs peugeot.
donc culasses 115 et 130 sont compatibles , seuls l'AAC et la portée des bougies different.
par contre les cotes des soupapes pour la 105 sont bien celles données (38,5/31,5) ?
Pas de lien Moteur: 1.1 de 50 (XW7)
Couleur: Blanc banquise (P0WP)
205 Multi de 1987 - 170000kms
Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Gris futura (M0TP)
Description: en restauration
205 GTI de 1986 - 190000kms
Pas de lien Moteur: 1.4 de 70 (TU3A)
Couleur: Beige ténéré (M0DF)
205 SR de 1991 - 160000kms
Avatar du membre
donpipo
Forumeur
Forumeur
Messages : 3972
Enregistré le : dim. 25 oct. 2009 22:46
Localisation : Paris

Re: culasse 1.6/1.9

Message par donpipo »

A part dans des articles traitant du kit PTS, je ne retrouve pas de mention des soupapes "38,5/31,5".
Ce sujet évoquait une erreur dans l'article cité couramment.
Que ce soit dans la doc Peugeot ou dans les revues techniques, on retrouve toujours "40/32 ou 33" pour les XU5J.
Jamais de valeurs inférieures.
jeangui111 a écrit :Les données des revues techniques :

HAYNES pour les moteurs XU5J:
* diamètre de tige admission: 7,965 à 7,980mm
* diamètre de tige échappement: 7,945 à 7,960mm
* Angle de siège: ?
* Longueur admission: 109,29mm
* Longueur échappement: 108,72mm
* diamètre admission: 40mm
* diamètre échappement: 32mm (anciens modèles) à 32,95mm

RTA pour les moteurs XU5J:
* diamètres tiges: 8mm
* diamètre de tige au niveau de la queue admission: 7,29mm
* diamètre de tige au niveau de la queue échappement: 7,96mm
* angle sièges: 90°
* diamètre admission: 40mm
* diamètre échappement: 33mm
* Longueur admission: 109,29mm
* Longueur échappement: 108,72mm
205 num 1 Moteur: 1.9i de 105 (XU9J1/Z)
Couleur: Vert sorrento (M0RM)
205 Gentry de 1992 - 370000kms
Avatar du membre
205SR31
Forumeur
Forumeur
Messages : 315
Enregistré le : sam. 8 mars 2014 23:26
Localisation : Cugnaux (31)

Re: culasse 1.6/1.9

Message par 205SR31 »

tout a fait d'accord avec toi , j'ai fureté dans mon haynes et effectivement il ne parle pas des dimensions "38,5/31,5".
c'est d'autant plus etonnant que j'ai posé la question a une personne vendant une culasse de 105 sur le net, et c'est pourtant aussi les dimensions qu'il m'a donné.. :suspect:
dans mon cas, ce n'est pas grave, je suis sur une 115, mais je reste interrogatif pour la 105 ??
Pas de lien Moteur: 1.1 de 50 (XW7)
Couleur: Blanc banquise (P0WP)
205 Multi de 1987 - 170000kms
Pas de lien Moteur: 1.6i de 115 (XU5JA)
Couleur: Gris futura (M0TP)
Description: en restauration
205 GTI de 1986 - 190000kms
Pas de lien Moteur: 1.4 de 70 (TU3A)
Couleur: Beige ténéré (M0DF)
205 SR de 1991 - 160000kms
Avatar du membre
SRDturbo
Forumeur
Forumeur
Messages : 1395
Enregistré le : mar. 29 déc. 2009 22:19
Localisation : Pas loin de Lourdes (65)
Contact :

Re: culasse 1.6/1.9

Message par SRDturbo »

C'est plus rapide de chercher sur le net ou dans une RTA que d'aller mesurer.
Pour les soupapes de XU5J je sais qu'elles ont la même référence que celles de XU51C, XU5CP et XU5S à partir de 85 ; mais jusqu'en 84 le XU5S a d'autres soupapes d'échappement ce qui était sans doute aussi le cas du XU5J et explique bien les différences de diamètre annoncées.

Un dernier conseil quand vous comparez les références des pièces: attention aux références fusionnés/remplacées, ce n'est pas systématiquement indiqué et il faut parfois ruser pour déduire un changement.
