Instalation feux additionels Auteroche Sur 205 XS ?

[BALIST0N]

Bonjour a tous ! j'ai la chance de posséder une des rares jupes en options des 205 GT sur ma 205 ! cependant ayant eu un accident y'a un mois j'ai du racheter une nouvelle paire de feux qui se fixe sur la jupe. depuis je ne sais plus du tout comment ca ce monte ....
maintenant je voudrais savoir comment je fait pour rebrancher tout ca ? :

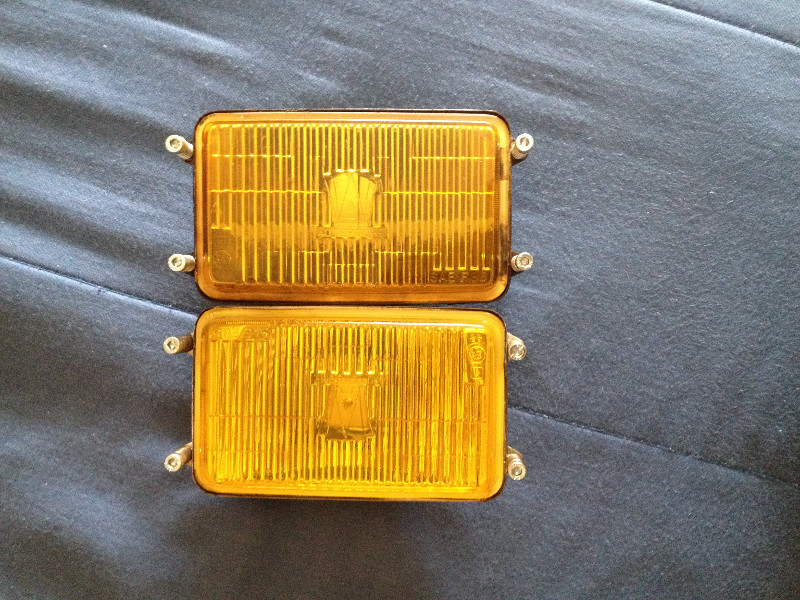

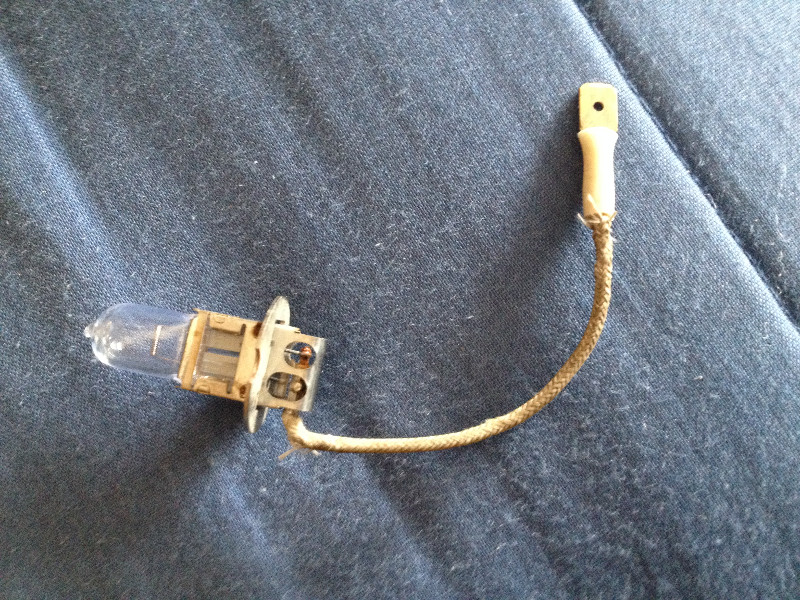

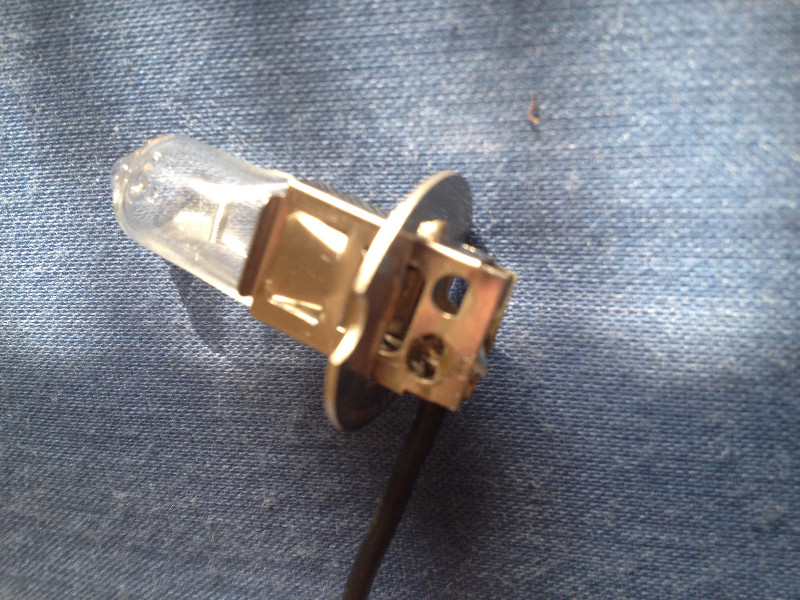

l'ampoule que je dois rebrancher :

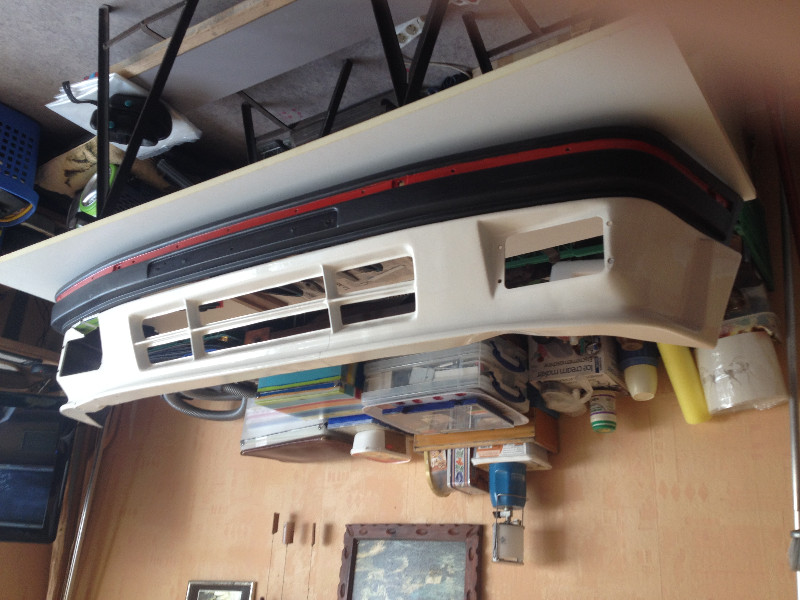

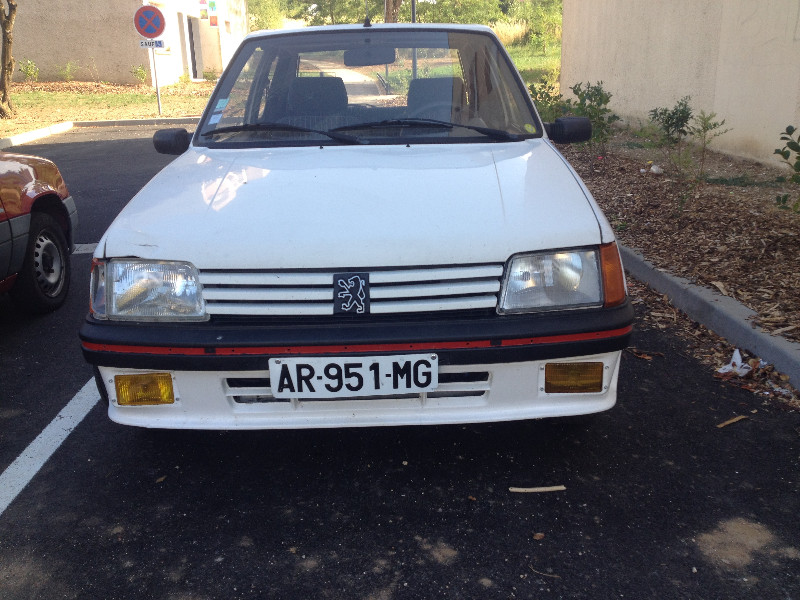

la jupe en question :



merci d'avance pour vos réponses ! (je prévoit de faire la présentation très prochainement sur le forum une fois que tout soit fini)

[CEV]

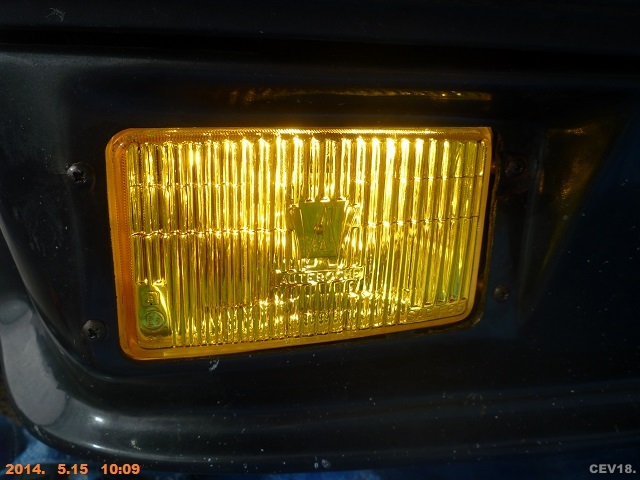

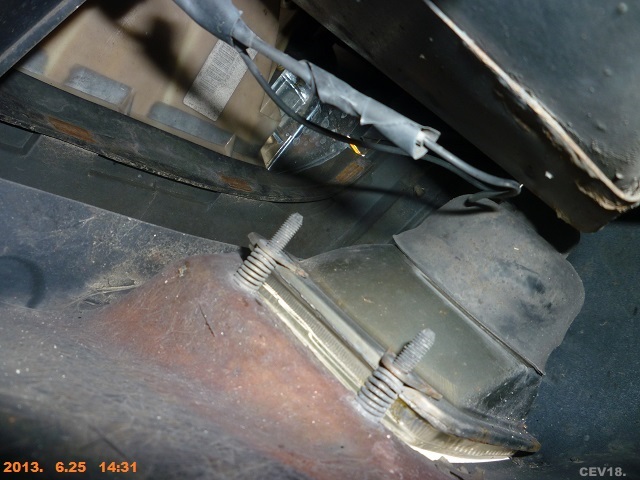

Les vis de fixation sont à l'extérieur sur la jupe :



Les ressorts de réglage sont à l'intérieur ,entre la jupe et l'AB :



Ensuite le branchement et la protection étanche .

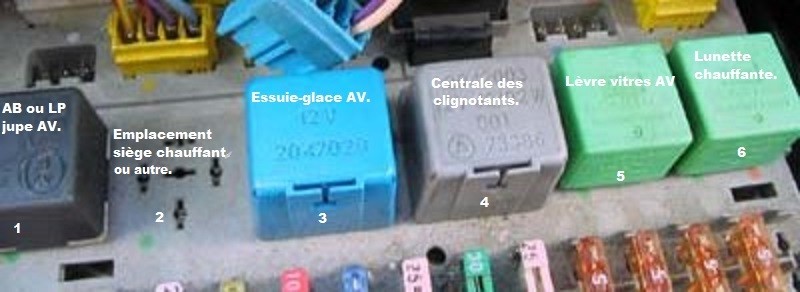

Concernant le branchement il faut un relais ,fixé sur la platine à fusibles ou dans le compartiment moteur ,et un interrupteur comme celui ou ceux de la jupe AR.

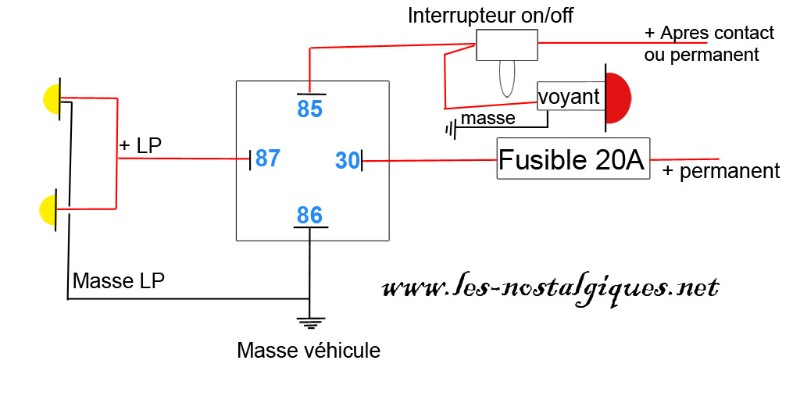

Pour le branchement :

[BALIST0N]

parfait ! merci beaucoup l'ami par contre le branchement de l'ampoule est polarisé ? ( genre le sens est important ou non ?)

[HUBERIV]

sur le fil de l'ampoule on met le +

[BALIST0N]

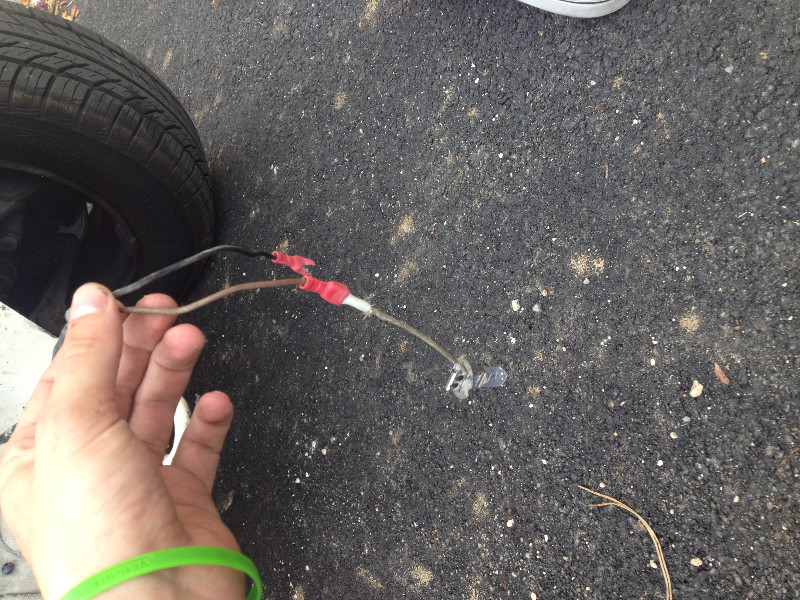

hm sauf que j'ai l'impression de pas avoir la meme chose ...

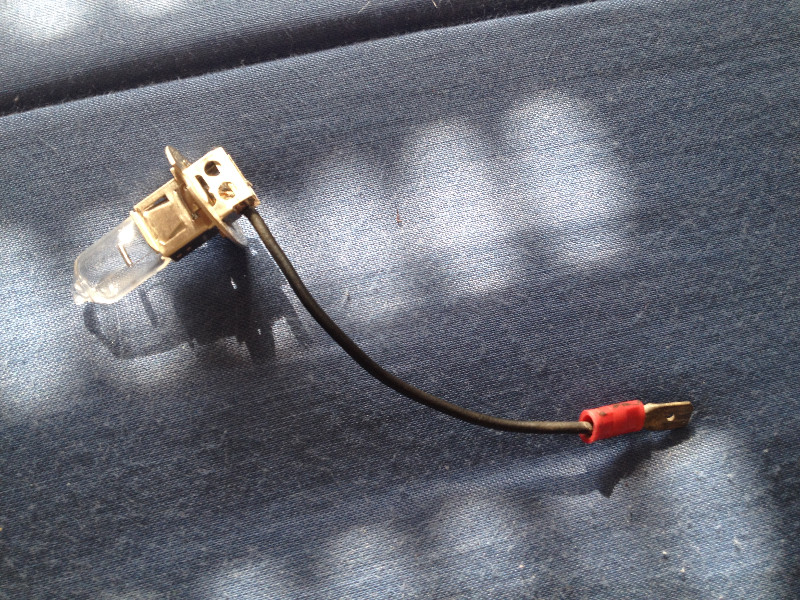

surtout que pour la deuxieme ampoule le fil est pété :

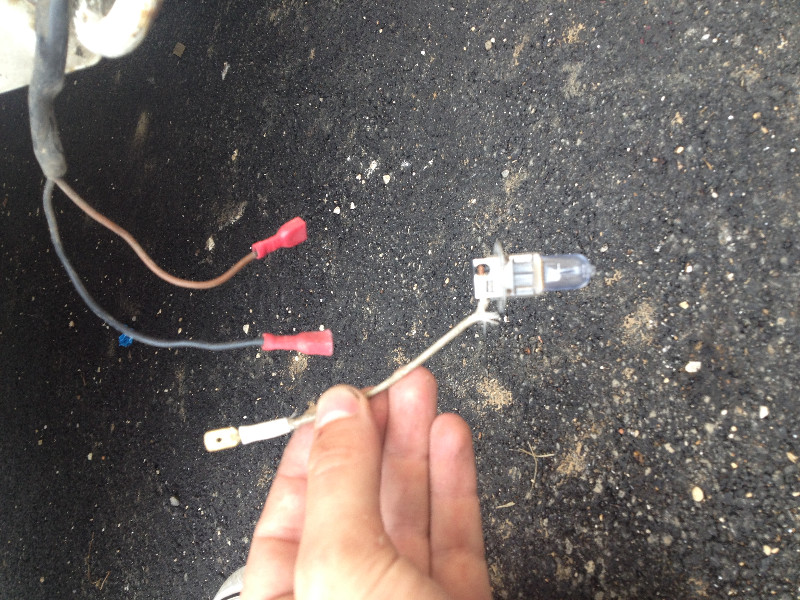

soit je relie le noir a la caisse pour la masse soit il manque qqch a ma premiere ampoule ...?


le branchement a faire

[SRDturbo]

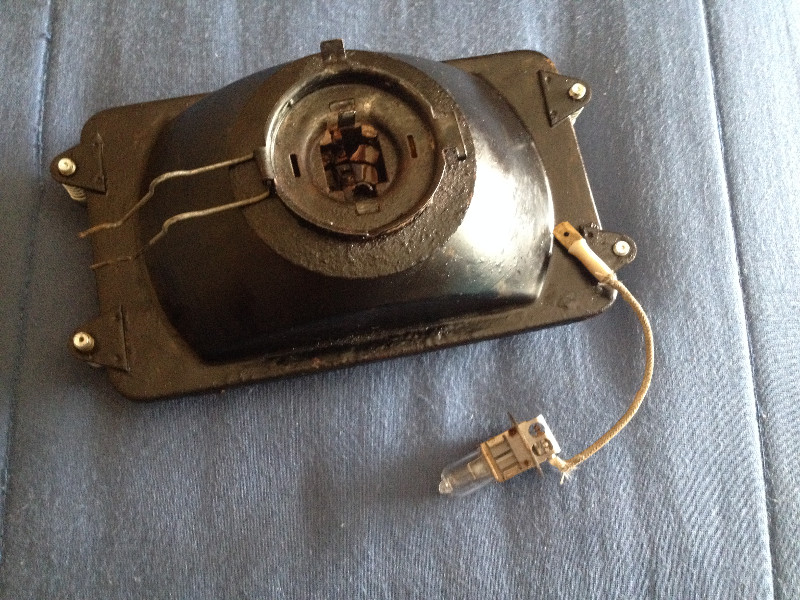

La masse n'est pas sur la caisse mais sur la parabole, on peut voir l'endroit ou raccorder la prise femelle en haut sur ta photo:

Faudra bien nettoyer pour que le contact se fasse sinon ça n'éclairera pas grand chose.

[BALIST0N]

MERCI BEAUCOUP !!!!!!! montage fini et branchement fait ! mais hélas un problème persiste toujours ... :

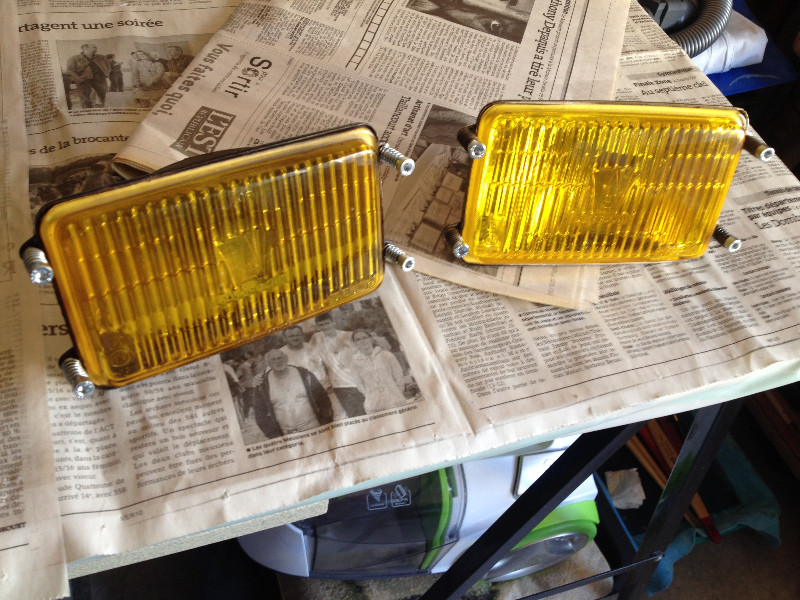

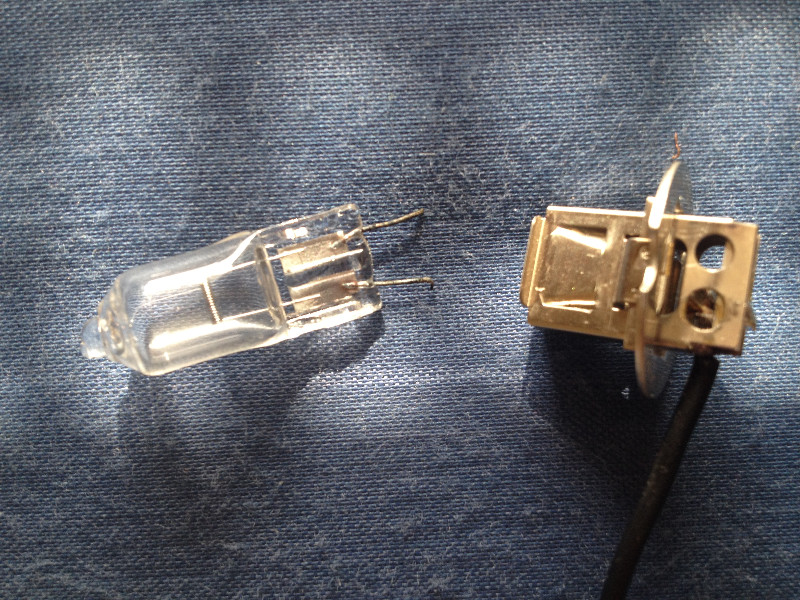

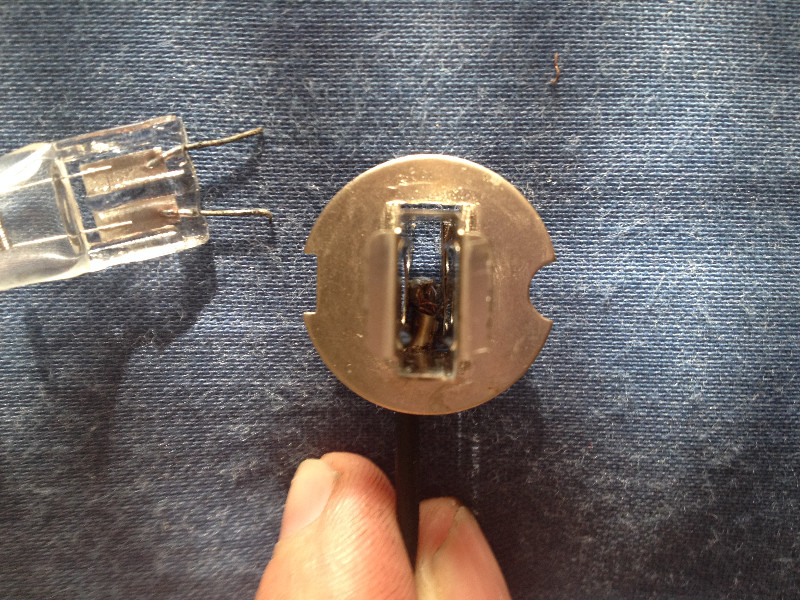

comme vous avez pu le constater il y un phare qui ne marche pas en bas a droite, et comme c'est celui ou il n'y avais plus de câble et que j'en avais essayé d'en souder un moi meme (chose qui a été laborieusement compliqué, ce qui explique le résultat) et donc je vous envoie la bestiole :



voila , merci encore pour vos infos !

[SRDturbo]

Change l'ampoule pour commencer et si ça ne s'allume toujours pas utilise un multimètre pour voir si le 12v arrive et si la masse est bonne.
