[Réglé]Problème feux arrières et éclairage plaque

[Matkyoku]

Voilà mon problème : l'éclairage de plaque et l'ampoule de position arrière gauche ne fonctionnent pas. Tout le reste en revanche fonctionne! Et au multimètre je n'ai rien sur les cosses de ces éclairages. Ou chercher les fils d'alimentation ? Quelqu'un saurait les repérer à l'avant? Merci!!

[CEV]

Bonjour

Peut-être un fil coupé ou une masse défectueuse ?

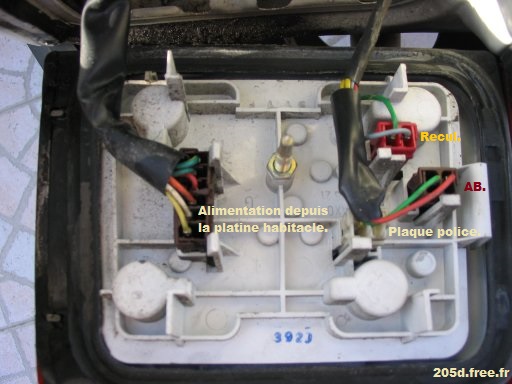

L'alimentation électrique depuis la platine de l'habitacle arrive sur le grand connecteur marron à 6 bornes du feu arrière gauche.

1) fil vert jaune M1 = Masse générale.
2) vert 36 A = Stop.
3) rouge 53 = Marche arrière.
4) orange 151 = Antibrouillard.
5) blanc 49 = clignotant gauche.
6) Jaune 64 = Position.



Ensuite un petit connecteur blanc alimente l'éclairage de la plaque de police.
Un petit connecteur marron à 2 fils 151 et M 151 alimente le feu antibrouillard.
Un petit connecteur rouge/rose alimente le feu de recul .

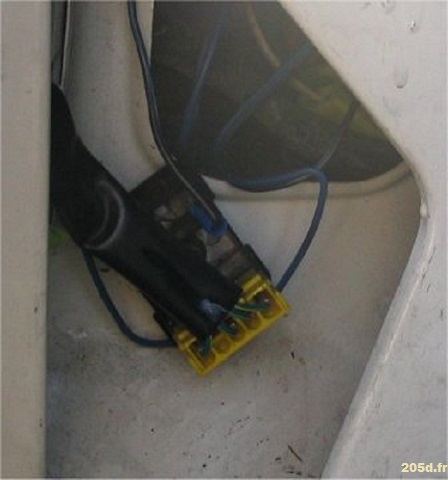

Le connecteur de masses est situé à côté du feu ARG :



Schémas électrique sur ce lien :
http://205d.free.fr/elec/vassis/schema_elec.html

[vitto]

salut.

peux tu me dire quelle modèle et quelle année.

[CEV]

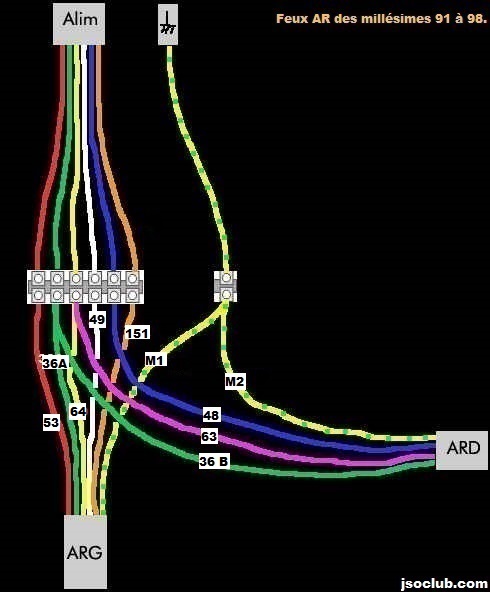

D'après sa présentation , c'est une CJ 1.1 à injection monopoint, donc à feux AR phase 2.2 des millésimes 91à 98.
http://www.planete-205.com/forum/planet ... ml#p911859

Bon dimanche.

[vitto]

Salut.

Je te fais parvenir les schémas électriques des feu arrière (j’espère que j'en n'ais pas oublié)

Tu n'as plus qu'a utilisé un multimètre.

Bonne chance.

edité: en MP les schémas, merci
Flash

[Matkyoku]

Salut!! Merci pour vos réponses j'ai pas eu le temps de m'en occuper encore mais ça devrait m'aider!! Je vais vérifier ça et je reviens vous dire si ça avance! Encore merci!

[vitto]

salut.

pour les schémas électrique de 1991, si tu les veux je peux te les fournir en fichier PDF.

donne moi une adresse mail en message privé.

[Matkyoku]

Bon et bien problème réglé très rapidement avec le schéma
Les fusibles avaient été inversés/ déplacés.. Du coup il n'y avait plus de fusible pour l'arrière gauche !
Merci vitto et aux autres pour l'aide

[vitto]

De rien.

par la même occasion tu as récupéré le schéma électrique de 1991.

[Matkyoku]

Oui ça peut toujours servir

[pf106]

Bonjour, je déterre pour pas créer un nouveau post, même pb pour moi feux gauche et plaques phase 2 (92). (Cligno et stop gauche ok).
Fusibles ok, ampoules ok, nettoyant contact passé...
Une idée ?
Merci a vous,

[pf106]

Bonjour, il ne faut pas rebondir sur un post marqué réglé ? Ou alors personne n'a d'idée...?
Merci les amis

[vitto]

salut.

si tu veux j'ai le schéma électrique pour les 205 année modèle 92.

[pf106]

Avec grand plaisir

[vitto]

donne moi une adresse mail en message privé.
