Re-fabrication des télécommandes de PLIP

[Jacquesdu67]

Tu es en train de devenir ue as sur Fusion 360

[Kurt]


Vu la forme de la pièce c'est effectivement le fait de partir sur des formes de révolution qui était la bonne solution.

Tu dis avoir dû insérer un donut (un tore en langage moins gourmand ) entre les 2 cylindres , je connais rien à fusion 360 mais sur les différents logiciels d'usinage que j'ai pu utiliser il y a toujours une fonction pour insérer un rayon ou un chanfrein à ce genre d'endroit, il doit bien y avoir moyen de le faire avec fusion.

[ellana29460]

Tu es en train de devenir ue as sur Fusion 360

Merci du compliment, mais ça reste du bricolage, je suis sure que je manque pas mal de savoir faire sur ce logiciel car je n'ai pas suivi de formation.

Si je voulais vraiment pousser le vice, je travaillerais à corriger toutes les petites différences que j'ai énoncés, mais je n'ai pas tellement envie de m'y coller, donc ça va rester comme ça... Pour l'instant.


Vu la forme de la pièce c'est effectivement le fait de partir sur des formes de révolution qui était la bonne solution.

Tu dis avoir dû insérer un donut (un tore en langage moins gourmand ) entre les 2 cylindres , je connais rien à fusion 360 mais sur les différents logiciels d'usinage que j'ai pu utiliser il y a toujours une fonction pour insérer un rayon ou un chanfrein à ce genre d'endroit, il doit bien y avoir moyen de le faire avec fusion.

oui, c'est parfaitement faisable, juste que je n'y ai pas pensé sur le coup. On verra quand je referai la pièce entièrement car elle a quelques différences avec l'originale

[dedel2]

Tu es en train de devenir ue as sur Fusion 360

Effectivement je suis vraiment impressionné, tu dois y passer un temps fou... Félicitations

[JSN59]

Je confirme, fusion c'est puissant mais l'apprentissage est long.
De plus en modélisation il n'y a pas qu'une manière de faire, on peut arriver au même résultat avec différentes méthodes. Ce qui compte c'est de comprendre ce qu'on fait.
En tout tu avance bien, bravo.

[SRDturbo]

Les logiciels de modélisations avancés ont tout un tas de fonctions pour arriver au même résultat. Souvent les fonctions se valent... tant qu'on a pas besoin de modifier le modèle après-coup.

Avec l'expérience tu dessine sans doute plus vite (encore que) mais surtout tes modèles deviennent plus faciles à faire évoluer.

[ellana29460]

je suis vraiment impressionné, tu dois y passer un temps fou... Félicitations

Merci. Je n'ai pas l'impression de faire grand chose qui mérite des félicitations, mais c'est vrai que j'y ai passé ma journée hier.

Je confirme, fusion c'est puissant mais l'apprentissage est long.
De plus en modélisation il n'y a pas qu'une manière de faire, on peut arriver au même résultat avec différentes méthodes. Ce qui compte c'est de comprendre ce qu'on fait.
En tout cas tu avance bien, bravo.

J'ai été à bonne école avec l'apprentissage en solo de Photoshop, il y a maintenant 16 ans, alors que je n'avais que 11-12 ans, sur des PC de la bibliothèque du collège.

Les logiciels de modélisations avancés ont tout un tas de fonctions pour arriver au même résultat. Souvent les fonctions se valent... tant qu'on a pas besoin de modifier le modèle après-coup.

Avec l'expérience tu dessine sans doute plus vite (encore que) mais surtout tes modèles deviennent plus faciles à faire évoluer.

"tous les chemins mènent à Rome", comme disaient les romains. Mais certains sont plus compliqués à arpenter que d'autres.
L'expérience viens avec le fait d'avoir du recréer plusieurs fois la même pièce pour des petits défauts qui impliquaient de tout recommencer du à une mauvaise conception, à mon avis.

[ellana29460]

à suivre pour le reste, peut être demain, peut être pas.

Bon, bah peut être pas, alors

Aujourd’hui, je me suis mise devant l'ordi pour regarder le grand prix de F1 à midi, mais il était à 16h, donc j'ai tué le temps en attendant...

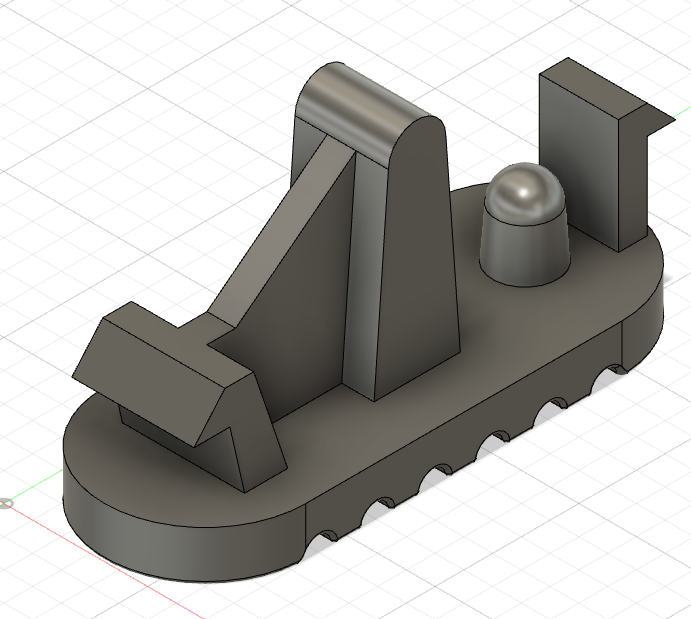

Bon, on va faire vite, comme je n'ai pas pris beaucoup de captures d'écran. J'ai refait (encore une fois) le bouton qui sers à déclencher le PLIP.









c'est super compliqué de prendre des mesures précises vu la forme à la noix du truc, mais à priori mes dimensions sont suffisamment correctes pour un "premier jet" (en considérant que je fais table rase de ce que j'ai pu faire par le passé, cette version du fichier 3D étant modifiable bien plus facilement)

Voila, c'est tout pour aujourd'hui. Et si vous voulez le résultat du grand prix, allez voir le résumé sur la chaîne YouTube de la F1 directement

[Jacquesdu67]

à suivre pour le reste, peut être demain, peut être pas.

Bon, bah peut être pas, alors

Si sur Mercure ça marche ( 1 jour mercurien dure 59 jours terrestre et c'est même nouvel an pour Mercure toutes les 44 heures mercuriennes ou 90 jours terrestres ), et par rapport à Vénus c'est le jour même ( 1 jour vénusien dure 243 jours terrestre et l'année dure à peine 22 heures vénusiennes ou 225 jours terrestre)...


Mais franchement je suis déçu, tu as regardé le Grand Prix de F1 et tu ne nous donne même pas les résultats...





Plus sérieusement bravo , c'est toi qui imprime ou tu délègue ? L'impression à l'air d'avoir une très bonne résolution.

[ellana29460]

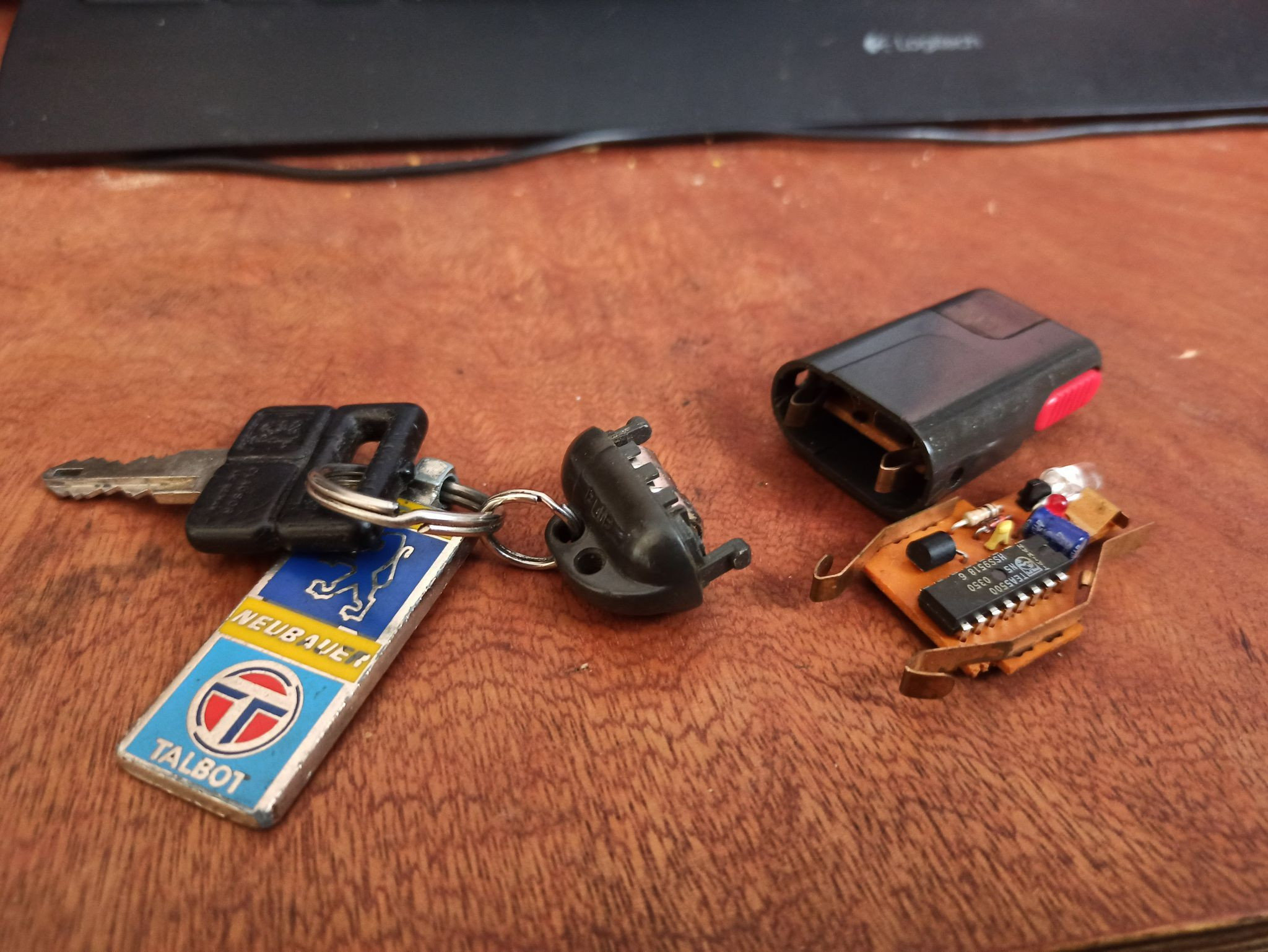

c'est l'original que tu as sous les yeux, normal qu'il aie l'air de bonne qualité

pour les impression, je me suis équipée d'une Creality LD-002R. C'est une imprimante résine, qui me donnera une meilleur qualité de finition, et me permettra de faire des séries de pièces au lieu de les faire au compte goutte.

Pour l'instant je n'ai que l'imprimante elle même, donc je n'ai pas pu la tester, mais le reste du matériel nécessaire est en route depuis la forêt amazonienne et sera la d'ici un ou deux camions de livraison jaune



Je vais débuter en impression 3D avec cette imprimante, donc je parlerai de ça aussi sur ce sujet, qui a pour but de documenter le projet de re-fabrication.

[Jacquesdu67]

Ah oui tu va pouvoir faire du prototypage rapide.

[ellana29460]

Mon imprimante 3D est arrivée il y a maintenant 3 semaines, mais je n'ai commencé à m'en servir que ce week-end !

Il y a 3 semaines, j'ai été testée positive au virus à la mode , donc assignée à résidence pour 10 jours.

Ensuite, j'ai été chercher l'imprimante en point relais, et l'ai montée.

Une fois l'imprimante montée, j'ai fait l'acquisition du reste du matériel pour faire des impression 3D avec cette imprimante.
- gants en nitrile
- alcool isopropylique
- chambre à UV
- entonnoir
- filtres
- résine
- ...

Puis j'ai attendu la fin de mon contrat en intérim pour m'y mettre. En premier, j'ai fait une pièce pour la machine : un support pour laisser goutter la résine du plateau avant de sortir les pièces. Ensuite, j'ai fait des benchmarks pour régler les paramètres d'impression au mieux. Et j'ai fini par imprimer le premier prototype de ma pièce.

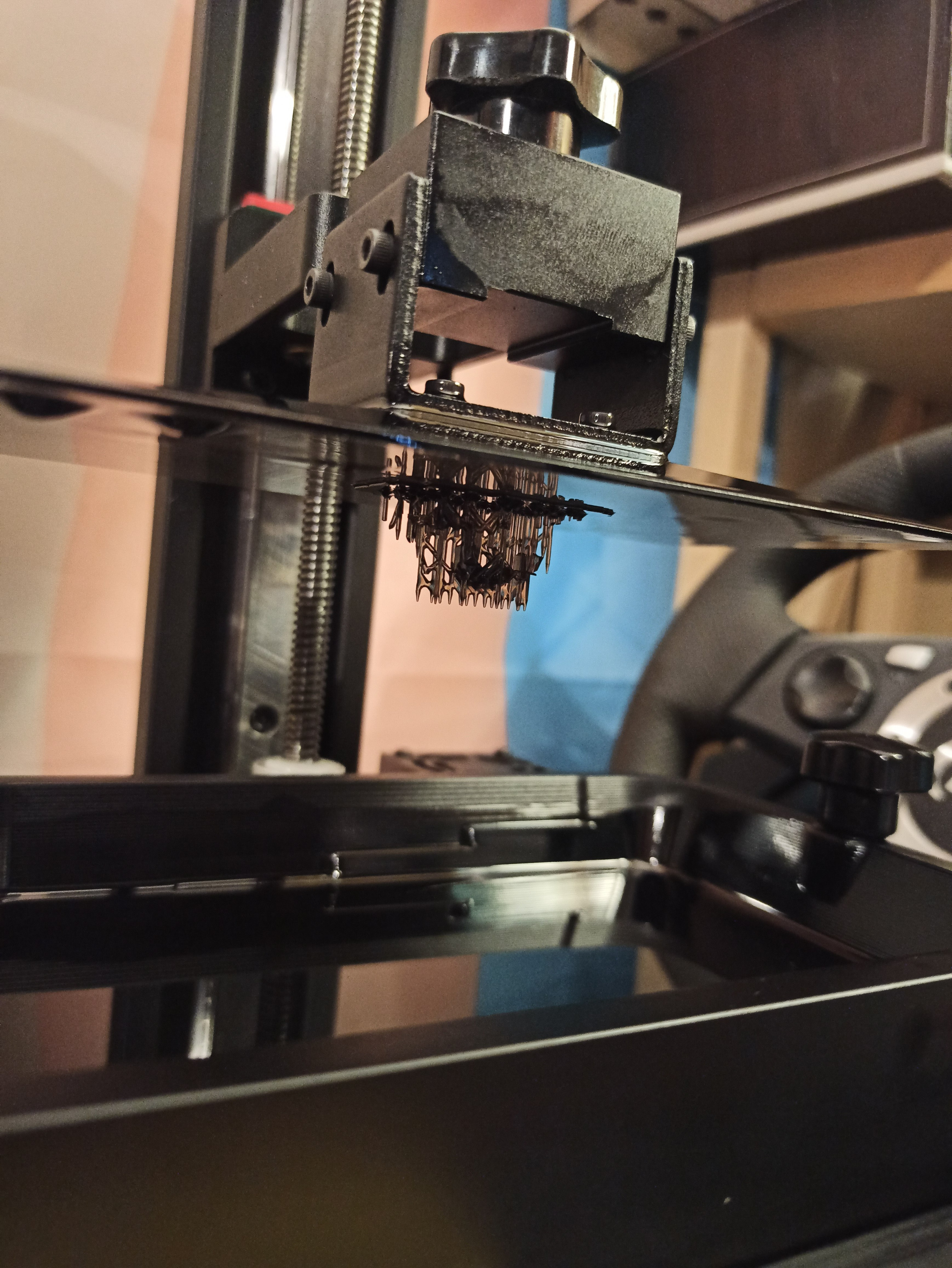

Ah ! Mes réglages ne sont pas encore au top ! Bon, retour aux réglages par défaut, et on réglera ça plus finement après !

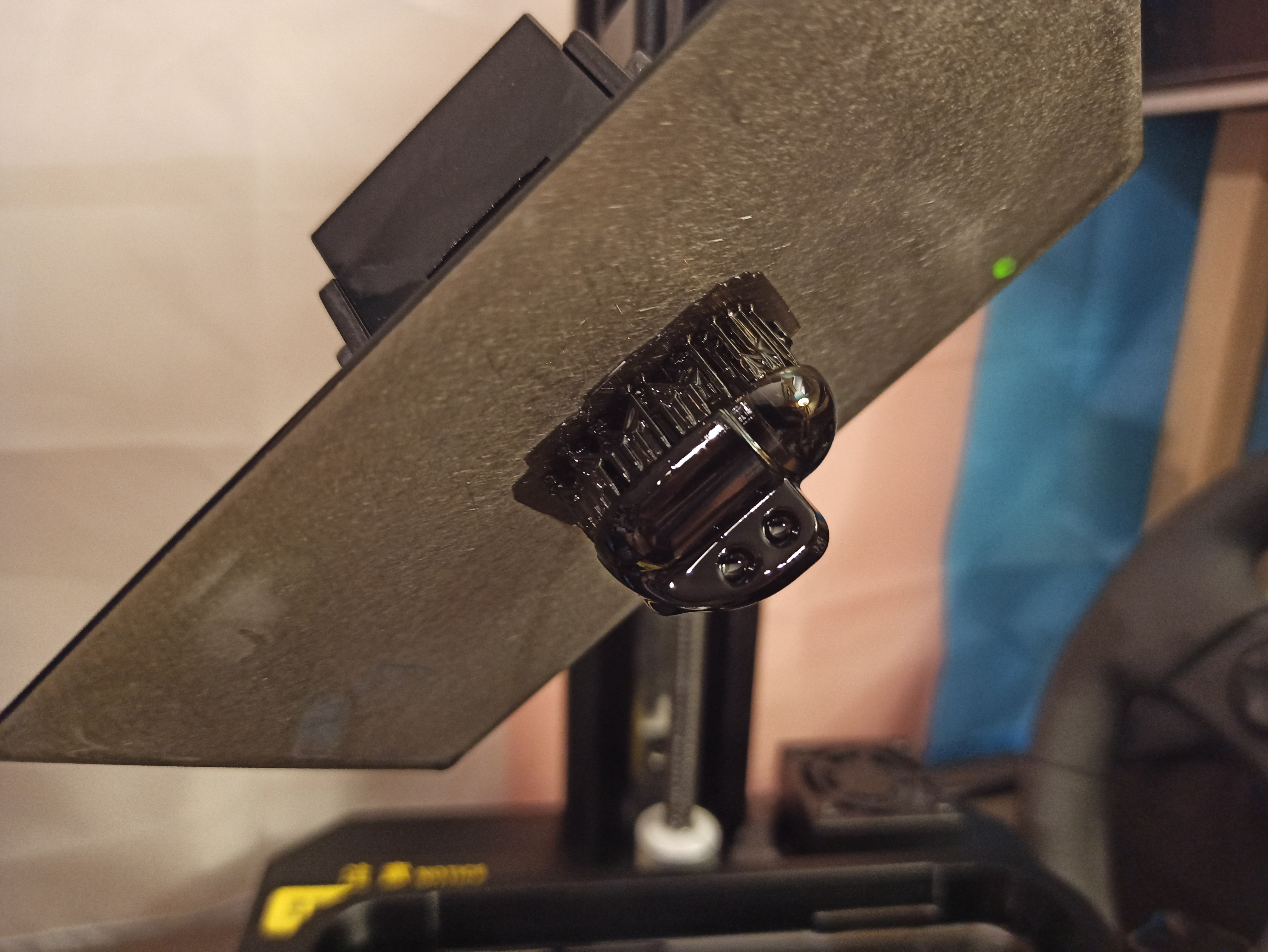

Et voila le résultat du 2eme essai d'impression !

C'est une sensation puissante de voir une pièce qu'on a créée soi même de manière virtuelle se matérialiser comme ça devant soi.

Au début je n'ai pas réalisé, je pensais que le modèle était encore incorrect en de nombreux points, et qu'il allais falloir modifier la 3D pour que ça aille, mais mis à part les quelques détails que j'avais déja vus, je n'ai eu que très peu de surprises !

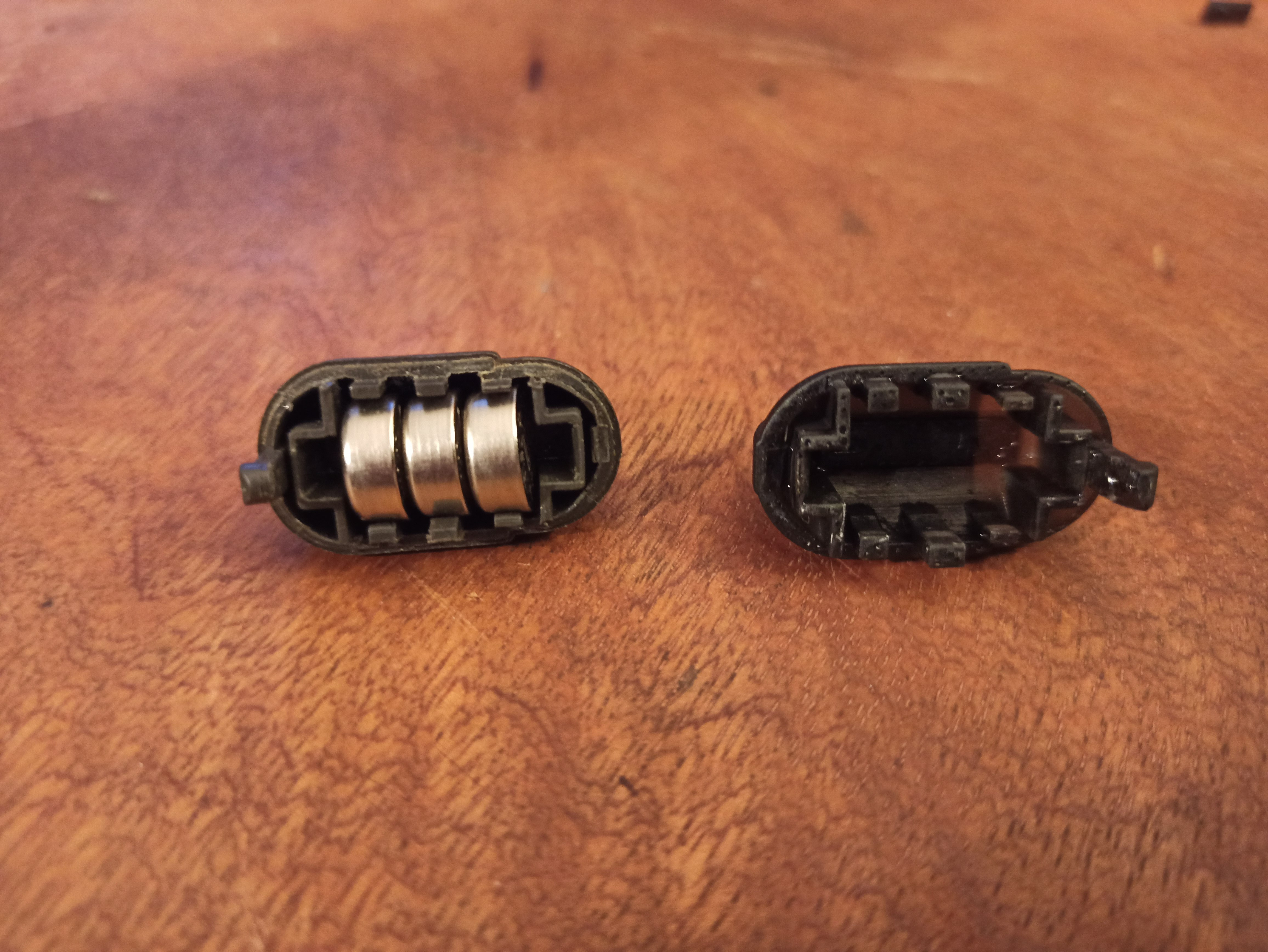

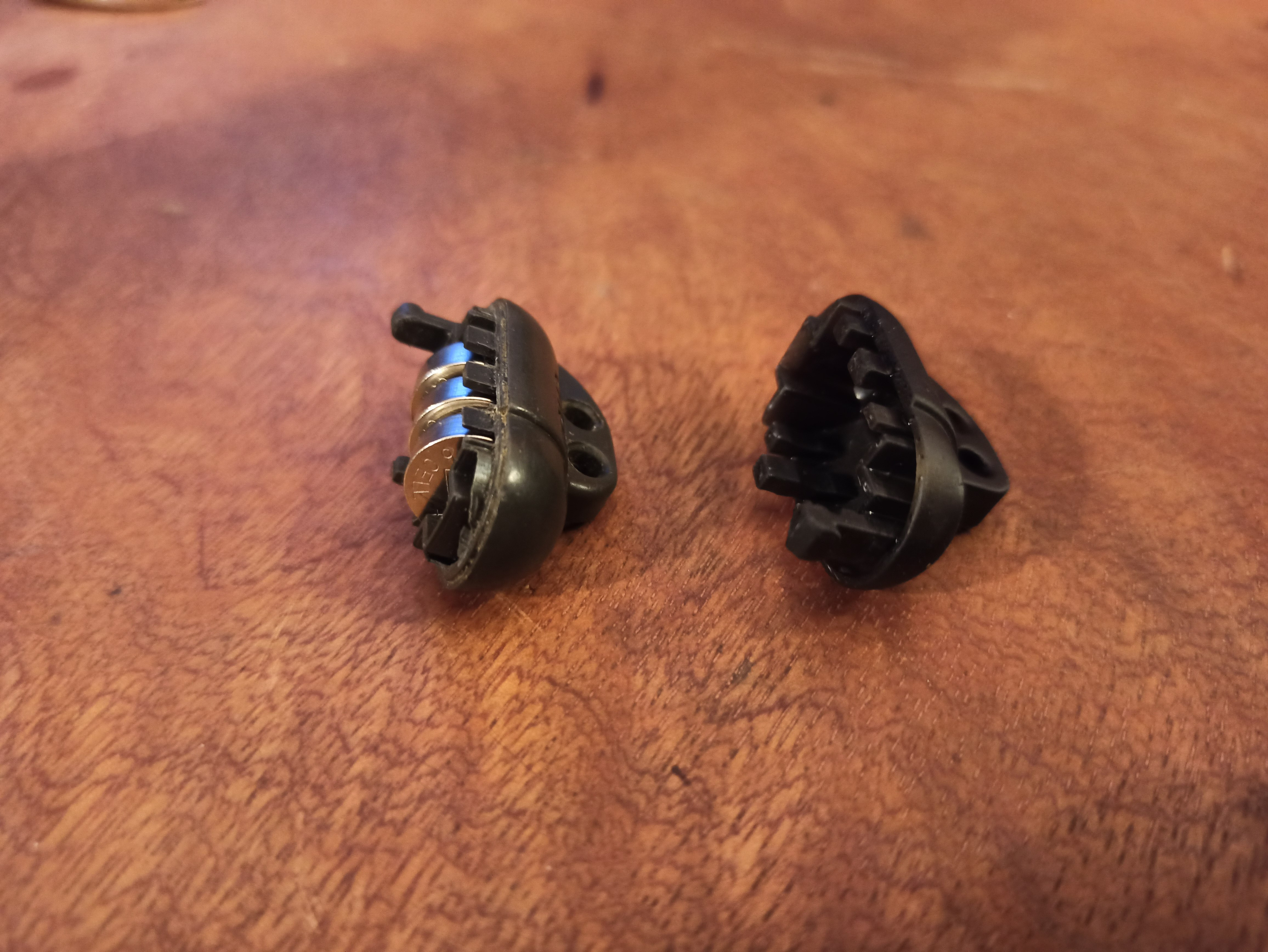

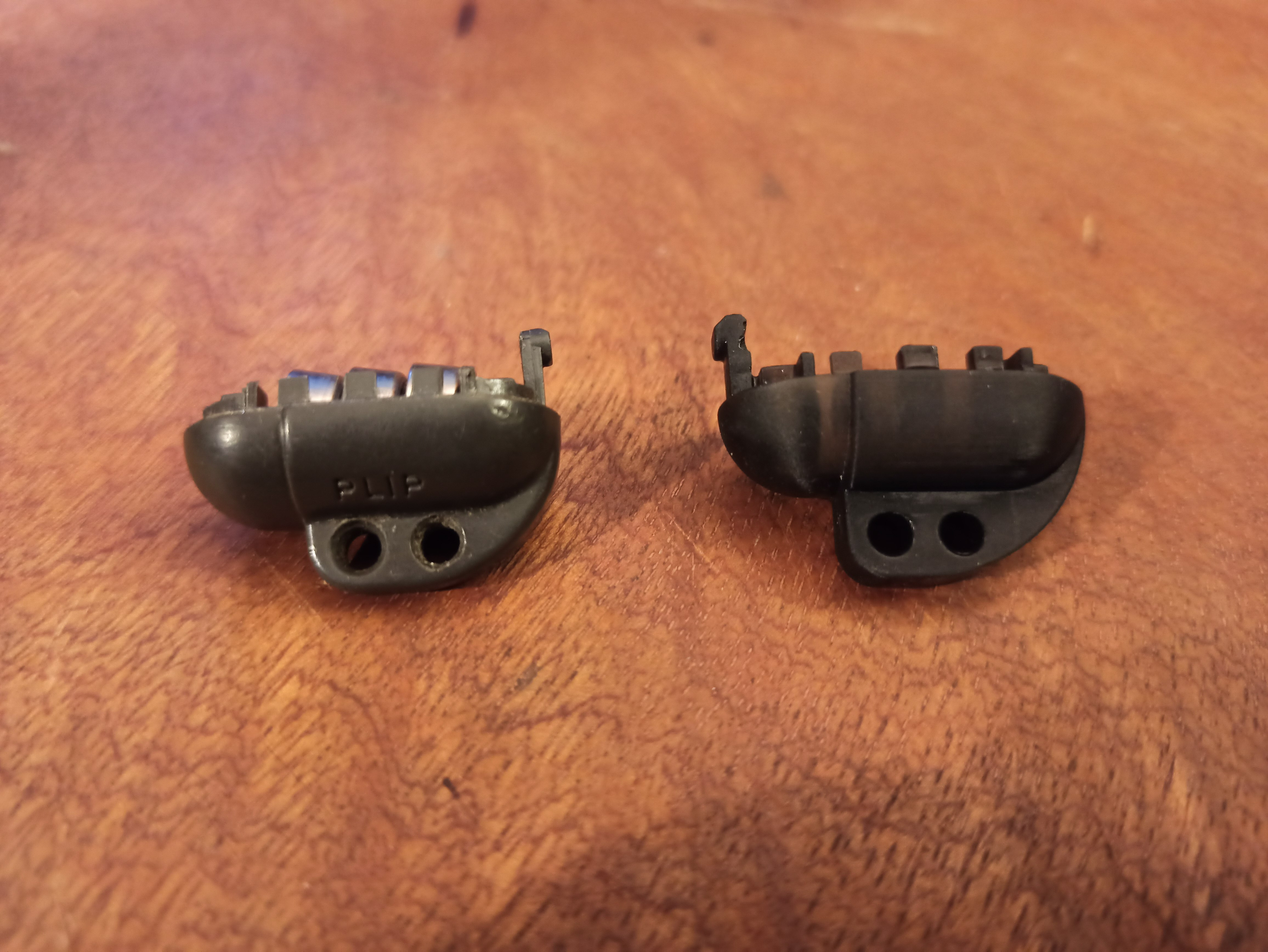

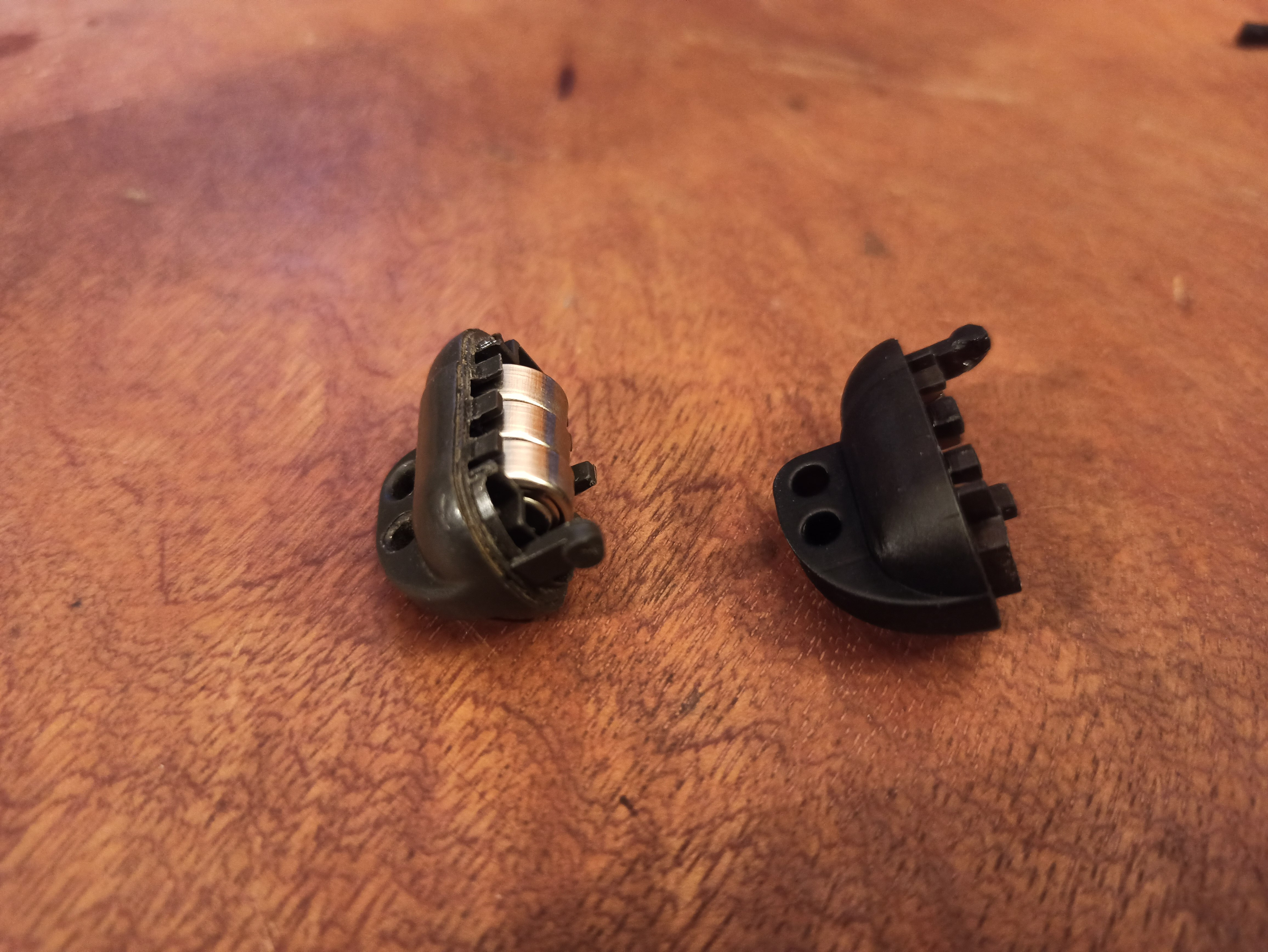

Déja, la pièce fait la bonne taille. Elle veut rentrer dans le corps du boitier, mais le fait que les pattes de fixation soient carrées et non rondes empêchent le montage. Qu'à cela ne tienne, je sors la Dremmel ! Et ça rentre. Bon, ça force un peu à cause d'un problème que je n'avais pas vu : les pattes qui maintiennent les piles sont un peu trop grosses (ça peut être du aux réglages de l’imprimante aussi). Dernier problème, les piles flottent un peu trop dans leur compartiment.


j'ai cassé une patte lors du nettoyage, en voulant éprouver la flexibilité de ma résine. Verdict, c'est pas assez souple

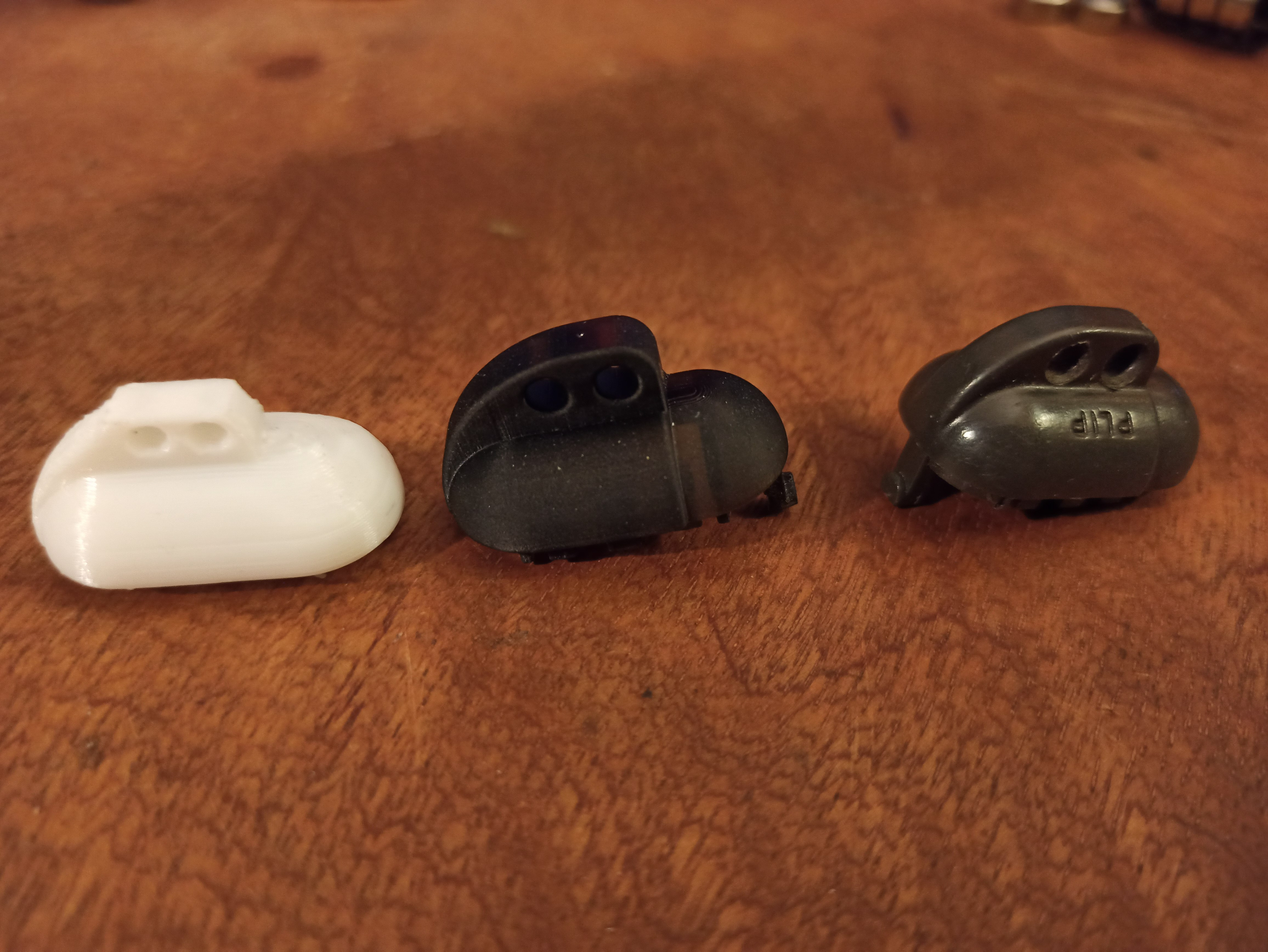

ici une comparaison du tout première modèle, à gauche, du prototype le plus récent au milieu, et de l'original à droite


Après avoir vu ma création s'adapter si bien dans le plip d'origine, j'ai accusé le coup et ai du me changer les idées : j'étais pas prête à un tel choc de voir que ce que je fais fonctionne !

Bon, bref. j'ai été me changer les idées en essayant de remettre un tableau de bord ph2 dans Princesse (j'en parlerai sur son sujet plus tard), et je suis revenue modifier ma 3D. Quelques coups de souris plus tard, et je sors une autre version du fichier : j'ai corrigé la forme des pattes de fixation, et réduit la taille de l'emplacement pour les piles. Je n'ai pas modifié la largeur des pattes qui maintiennent les piles, car je veux trouver la raison de la différence entre mon prototype fait à partir de mes mesures et l'original.

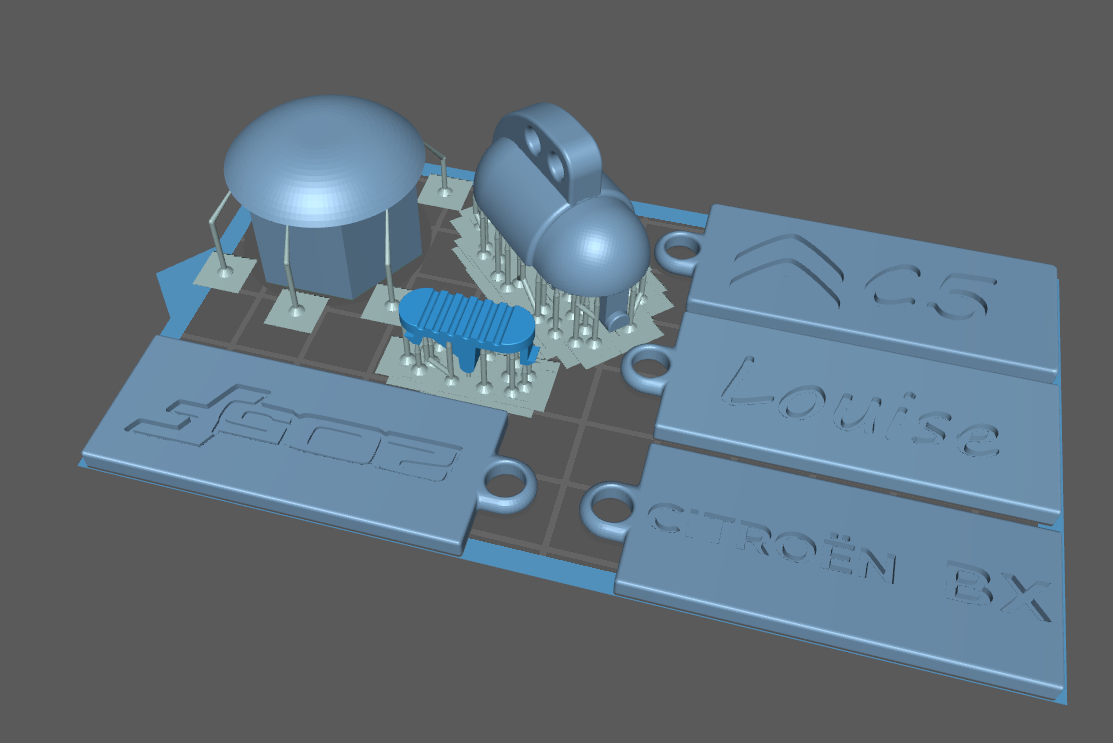

Ici sur le plateau d'impression, diverses pièces dont quelques commandes : j'ai déclaré mon auto entreprise de vente en ligne, je peux donc désormais facturer des pièces en impression 3D ! Les porte clés et le cache écrou 19mm sont des commandes d'amis, et les yeux les plus avisés auront vu une dernière pièce


Comme les pièces brutes en sortie d'imprimante sont sensibles aux UV, j'attends que le soleil baisse en intensité pour ouvrir le couvercle de l'imprimante et nettoyer les pièces : c'est le moment d'agir pour moi, donc je vais sortir les pièces de l'imprimante et je reviendrai donner des nouvelles bientôt

[Jacquesdu67]

Il y a 3 semaines, j'ai été testée positive au virus à la mode , donc assignée à résidence pour 10 jours.

La variole du singe ? Parce que la Covid-19 c'est tellement has-been maintenant...

Bon, bref. j'ai été me changer les idées en essayant de remettre un tableau de bord ph2 dans Princesse (j'en parlerai sur son sujet plus tard)

Pour le tableau de bord de phase 2 si tu as besoin il y a un scan de casquette luxe disponible : https://www.thingiverse.com/thing:5175825
Mais comme c'est un scan les surfaces ne sont pas parfaites.

Ici sur le plateau d'impression, diverses pièces dont quelques commandes : j'ai déclaré mon auto entreprise de vente en ligne, je peux donc désormais facturer des pièces en impression 3D ! Les porte clés et le cache écrou 19mm sont des commandes d'amis, et les yeux les plus avisés auront vu une dernière pièce

Félicitations ! Tu imprime seulement en résine ? Ou tu as prévus d'essayer d'autre matériaux aussi ?

[Kurt]

Beau travail !


Les anneaux des portes-clés sont assez solides?
Ça à l'air fin non?

[dedel2]

Super.... Il ne nous reste plus qu'à te passer commandes.. Beau travail..
