Probléme éclairage compteur tableau de bord

Autoradio, Éclairage, Circuits électriques divers, ...
Règles du forum
A tous les bricoleurs, il existe des fiches pratiques. Avant de poster votre question, n'hésitez pas à aller y faire un tour pour d'éventuelles réponses.

Fiches Pratiques Equipement Electrique

PS : Toutes les nouvelles fiches ou complémentaires sont les bienvenues que cela soit pour changer une ampoule ou bien changer/réparer sa carrosserie par exemple...

Pensez à prévenir par MP un modo ou un responsable technique quand vous avez posté une nouvelle fiche!
Et merci de rajouter "[réglé]" au début du titre de votre premier message en cliquant sur l'icône "éditer".
philou62
Forumeur
Forumeur
Messages : 10
Enregistré le : ven. 15 févr. 2013 23:09

Re: Probléme éclairage compteur tableau de bord

Message par philou62 »

CEV18 a écrit :Le combiné d'instruments a t-il déjà été démonté ?

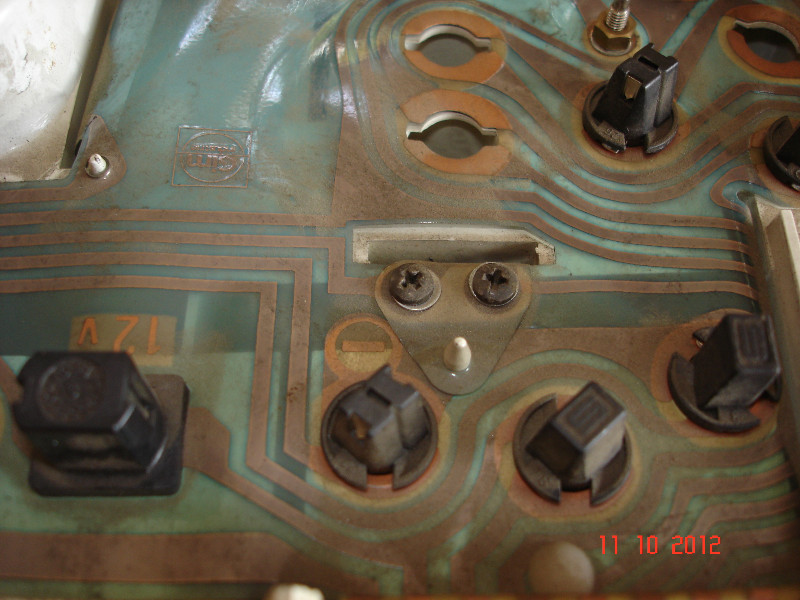

En ce cas est-ce que ces 2 vis ont bien été remises en place ?
C'est ce circuit là ,maintenu par lesdites vis,qui alimente les 2 ampoules d'éclairage que tu as remplacées.



Bonne journée.
Salut , oui il a déjà était démonté pour avoir accès au câble de compteur ( étant défectueux je l'ai changé )

je vais vérifier , quand même ces deux vis

( sinon je pensé il y a deux relais dans le porte fusible ) est ce que le problème sa peux être un relais ?
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

donc c'est pas vers la commande de variateur d'intensité sous le volant, faut chercher ailleurs. je vais réfléchir.....
Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

elle est de quand ta voiture? phase 1, phase 2 ?
Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
PLGJFL205
Forumeur
Forumeur
Messages : 2715
Enregistré le : mar. 31 janv. 2012 16:30
Localisation : Au Nord... Encore plus !!!

Re: Probléme éclairage compteur tableau de bord

Message par PLGJFL205 »

Philou, mets ta 205 en signature pour aider ceux qui t'aide
ici
Pas de lien Moteur: 1.8TD de 78 (XUD7T/K)
Couleur: Bleu miami (M0MY)
205 Dturbo de 1996 - 235000kms
Avatar du membre
CEV
Forumeur
Forumeur
Messages : 12322
Enregistré le : mar. 13 déc. 2011 14:09
Localisation : Nançay (18).

Re: Probléme éclairage compteur tableau de bord

Message par CEV »

Vérifier au niveau des connecteurs électrique
Le fil correspondant à l'éclairage est peut-être sortie de sa borne/cassé/déssoudé etc...

Attention à bien la remettre en place dans la bonne borne,afin de ne pas faire de court circuit au niveau du tableau de bord.
Cela m'est arrivé sur ma GT en Décembre 2007.
Résultat des courses :

Remplacement de l'allumeur/la bobine et module d'allumage pour une facture de 528,18 euros TTC ,dont 90 euros de remorquage.
Cela est cher payé cette erreur de branchement.

ATTENTION : ce fichier correspond à un branchement de phase 1 des millésimes 83 à 87.
C'est juste à titre d'info que je le poste.
Sur la tienne il est surement différent.

Bonne journée.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
205 num 1 Moteur: 1.4 de 80 (XY8)
Couleur: Gris graphite (M0TW)
205 GT de 1987 - 468000kms
Avatar du membre
pat76
Forumeur
Forumeur
Messages : 636
Enregistré le : ven. 26 sept. 2008 18:41
Localisation : bihorel 76

Re: Probléme éclairage compteur tableau de bord

Message par pat76 »

:bien: je vais suivre ce topic avec intérêt ....car j'ai le même problème sur la mienne avec seulement le voyant de la batterie et préchauffage qui fonctionne!!
topic à suivre!! :bien: :langue3:
205 num 1 Moteur: 1.8D de 60 (XUD7)
Couleur: Blanc meije (P0WT)
205 GRD de 1992 - 376700kms
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

c'est vrai qu'il faut mieux savoir quel modèle, parce que moi j'ai pas les mêmes infos que CEV à donner:

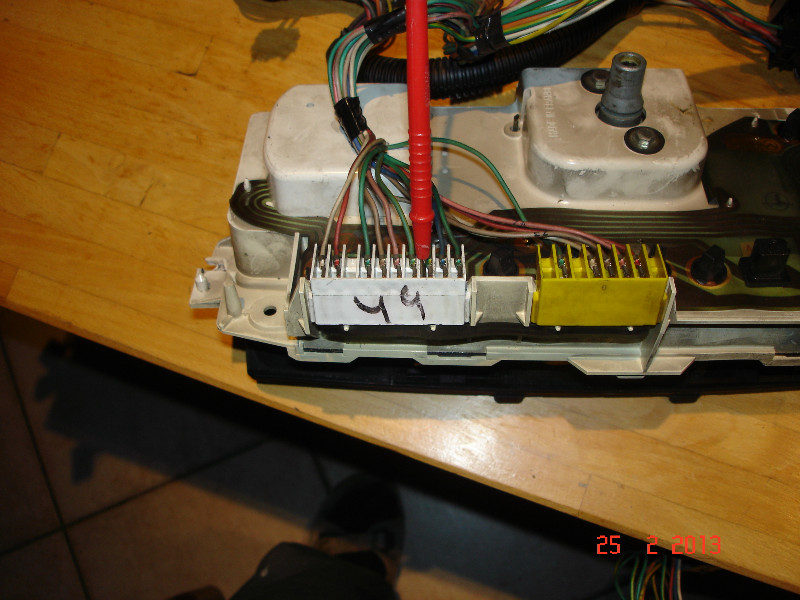

là ou j'ai ma pointe rouge du testeur,j'ai un fil de masse repéré M25, cette masse va en passant par la vis de gauche que CEV te demande au début de ton sujet, de vérifier le serrage

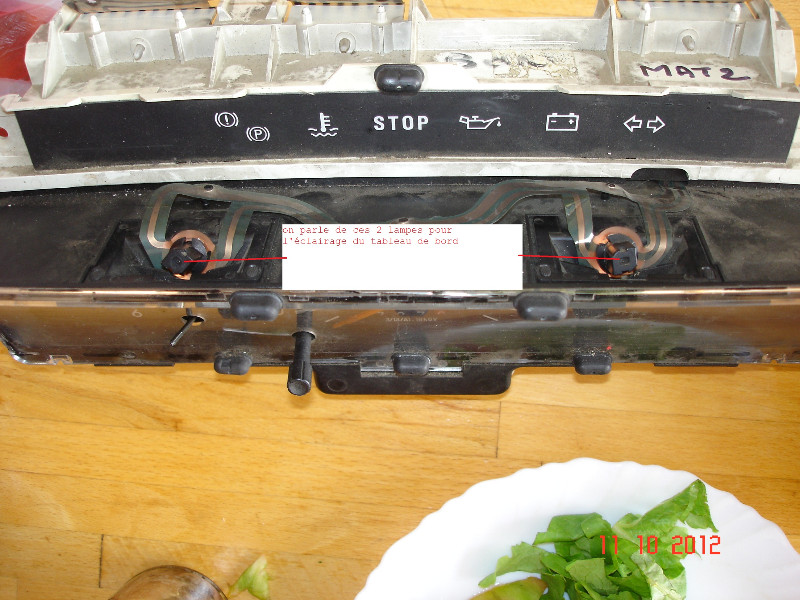

; donc cett masse dessert les 2 voyants neccessaires à l'éclairage du tableau de bord;Si cette vis est bien serrée il faut voir que ce fil M25 aboutit à cette fiche ou il est seul et doit être, je pense raccordé sous le tableau de bord, à droite de la colonne de direction

c'est donc une vérification à faire rapidement!pour que ces 2 lampes marchent

je parle là dans le cas d'un tableau de bord phase 2
Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
CEV
Forumeur
Forumeur
Messages : 12322
Enregistré le : mar. 13 déc. 2011 14:09
Localisation : Nançay (18).

Re: Probléme éclairage compteur tableau de bord

Message par CEV »

Bonjour à toi :)

C'est vrai qu'on ne sait toujours pas de quel modèle et phase il s'agit ? :grattetete:
Je pencherait pour une phase 2 .

Sur le connecteur blanc de la phase 1 comme la mienne et le blanc de la phase 2 comme la tienne le fil de la borne n°3 a la même fonction (masse éclairage compteur),avec une numérotation et un coloris différent toutefois ,14 dans le premier cas et M 25 dans le second .

copie écran.png
Lien correspondant à ce fichier :
http://205d.free.fr/compteur.htm

Bonne journée.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
205 num 1 Moteur: 1.4 de 80 (XY8)
Couleur: Gris graphite (M0TW)
205 GT de 1987 - 468000kms
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

dis donc, CEV, tu nous sors des infos de derrière les fagots! je m'empresse de mettre ce lien dans mes favoris!

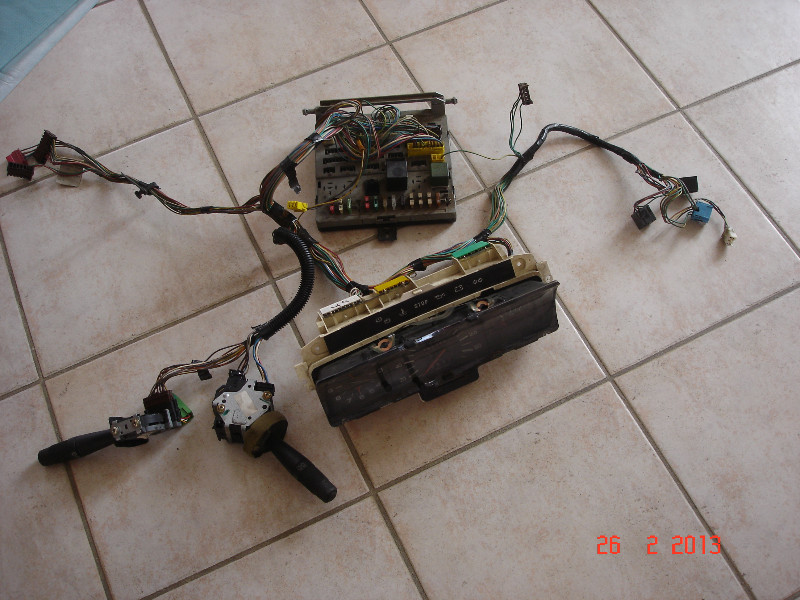

Moi, je travaille en "live" sur la table de la cuisine ou au milieu du salon: fait beaucoup trop froid dans le garage!

j'en profite pour apporter une correction:

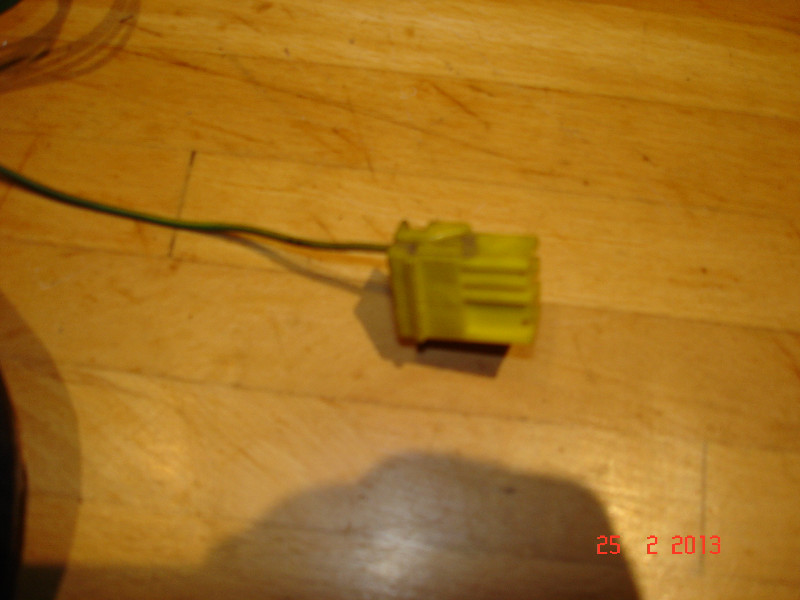

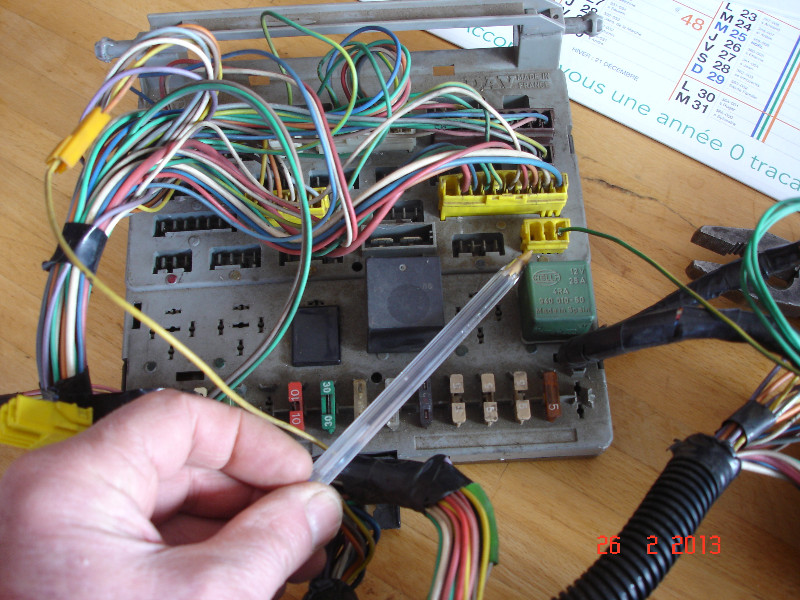

philou62 »: le connecteur jaune à vérifier s'enfiche non pas sous le tableau de bord, mais sur la platine porte fusible- porte relai: je le montre en place au bout de mon stylo
t'as de la chance, il est trés facile à vérifier,car facilement accessible, une fois déclipsé le cache noir des relais sur cette platine

Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
alilion
Forumeur
Forumeur
Messages : 71
Enregistré le : dim. 8 déc. 2013 20:19

Re: Probléme éclairage compteur tableau de bord

Message par alilion »

bonsoir à tous j'aurais une question avant de vous la poser je voulais vous dire que j'ai bien vérifier dans les fiches techniques de l'équipement électrique que j'ai bien mon 14 A vert dans le PC 15 puis à la borne 1 du rhéostat , le fil 14 R qui est bien relier à la borne 7 du P 706 K puis à la borne 5 du PC 15 avec le 25 A shunter au 14 R puis le 25 vert relier au 14 vert relier au P 165 vert borne n°5 du combiné comme le schémas ci dessus j'ai aussi tester mon rhéostat au multimètre il ouvre bien le courant ( ohm) mais il ne va pas en off il fait 0.01 ohm il ce mais pas en infini ????? donc ma question ou je me suis planté car j'ai aucun changement de luminosité sur mon tableau de bord, sil vous plais aurais de précieux conseil j'ai une 205 junior AM91 donc en théorie phase 2 moteur TU 3 ci je me trompe pas essence boite 4. à PS. j'ai passé mon compteur bas de gamme en compteur luxe avec horloge et compteur journalier et c'est un 3 cadrants voilas je crois que j'ai tous dis merci d'avance pour vos conseille désoler pour ce roman ;-)
Pas de lien Moteur: 1.0 de 45 (TU9)
Couleur: Rouge vallelunga (P3KB)
205 Junior de 1991 - 255793kms
Avatar du membre
alilion
Forumeur
Forumeur
Messages : 71
Enregistré le : dim. 8 déc. 2013 20:19

Re: Probléme éclairage compteur tableau de bord

Message par alilion »

Puis-je me permettre de faire une petite correction :wink: celui qui est au bout de ton stylo va bien à la masse à droite de ton volant, car l' on voit sur ta photo une autre cosse jaune identique à celle ci avec les 3 broche occupé qui va à la place de celui que tu montre je métrais une photo avec tous les nom, lieu et emplacement demain ci ça peut aider :wink:



Pardon tout d'abord, bonjour à tous et donc, comme je disais à two five voir au dessus et j'aurais voulu savoir si il vous plais ci quelqu’un pourrait me donner des infos sur le poste des photos car cela fais 3 jours que je me bats et celas ne marche pas merci d'avance.
j'ai bien essayé le planning Upload d' images mais celas ne marche pas ?? est-ce parce que je n'utilise pas Internet Explorer ??!! ::d
Pas de lien Moteur: 1.0 de 45 (TU9)
Couleur: Rouge vallelunga (P3KB)
205 Junior de 1991 - 255793kms
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

bien vu alilion!!
je me suis laissé embarqué sur la voie facile de la cosse qui rentre bien !!! :D
Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
two five
Forumeur
Forumeur
Messages : 2433
Enregistré le : ven. 19 oct. 2007 17:09
Localisation : 43 haute loire

Re: Probléme éclairage compteur tableau de bord

Message par two five »

aliulion,
je viens de voir que tu as fait un Edit sur ton dernier message.
pour l'insertion d'images avec Planimg as tu lu ce lien???
http://www.planete-205.com/forum/le-pla ... 22-15.html
De toute facon il vaut mieux se passer d'internet explorer; pour ma part j'utilise Firefox qui va trés bien!
Pas de lien Couleur: Gris graphite (M0TW)
205 GRD de 1988 - 324000kms
Pas de lien Moteur: 1.4 de 85 (TU3S)
Couleur: Vert roland garros (M0RP)
205 Roland Garros Cabriolet de 1991 - 150000kms
Pas de lien Moteur: 1.8D de 60 (XUD7)
Couleur: Gris argent (M1YS)
205 GLD de 1991 - 337317kms
Avatar du membre
alilion
Forumeur
Forumeur
Messages : 71
Enregistré le : dim. 8 déc. 2013 20:19

Re: Probléme éclairage compteur tableau de bord

Message par alilion »

two five a écrit :aliulion,
je viens de voir que tu as fait un Edit sur ton dernier message.
pour l'insertion d'images avec Planimg as tu lu ce lien???
http://www.planete-205.com/forum/le-pla ... 22-15.html
De toute facon il vaut mieux se passer d'internet explorer; pour ma part j'utilise Firefox qui va trés bien!

oui je te remercie oui effectivement pour ma par c'est google et firefox :) voici comme convenu les image ci ça marche :wink:
Pas de lien Moteur: 1.0 de 45 (TU9)
Couleur: Rouge vallelunga (P3KB)
205 Junior de 1991 - 255793kms
Avatar du membre
alilion
Forumeur
Forumeur
Messages : 71
Enregistré le : dim. 8 déc. 2013 20:19

Re: Probléme éclairage compteur tableau de bord

Message par alilion »

P706 M.jpg
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Pas de lien Moteur: 1.0 de 45 (TU9)
Couleur: Rouge vallelunga (P3KB)
205 Junior de 1991 - 255793kms
