[REGLE] BRANCHEMENT ALIMENTATION DU CENDRIER

[diabo]

Bonjour à tous,

J'ai récupéré un faisceau d'éclairage du cendrier mais je n'ai pas trouvé dans les fiches pratiques où je branche les cosses d'alimentation.
Rien on plus derrière la façade



Ma voiture est une SRD de 07/1986
Si vous avez cette info, merci d'avance
La pièce reçu

[cev604]

Le faisceau électrique correspondant :



Le précâblage d'origine :


205 XT de Jeangui111du millésime 86.


Ma GT du millésime 87.

Cendriers avec le cabochon d'éclairage orange :











Bonne nuit.

[diabo]

Merci CEV, Cela corrobore ce que j'avais déjà lu sur le forum. Je n'ai donc pas avancé.
J'ai donc questionné le vendeur qui m'annonce la provenance d'une phase2. Le mystère du montage s'éclaircit!
Il me faut donc ponter les broches avec mes cosses pour vérifier que c'est bien la bonne prise, puis shunter les circuits en les soudant.
Affaire à suivre demain, histoire de finir l'année en beauté car à part la jauge et la centralisation, tout refonctionne correctement

[cev604]

Cool ça !

Sur la mienne, c'est un cendrier non éclairé.
N'ayant jamais fumé jusqu'à ce jour, cela ne me gêne pas.

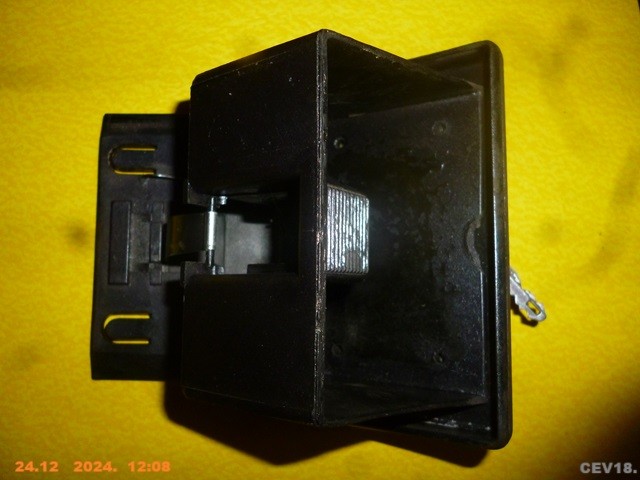

Cendrier AV phase 1, sans éclairage.


Emplacement cendrier AV et vis de fixation de la console centrale.

Et puis je trouve plus important l'éclairage de la boîte à gant et du coffre.



Dans le coffre, j'en ai monté un second à droite et une prise 12 volts à gauche :







En option d'époque intéressante, il y avait l'antibrouillard arrière droit dans la jupe.
Branchement en parallèle possible uniquement sur les millésimes 83 à 87 phase 1 et phase 2 des millésimes 88 à 90.



A partir du millésime 91, cet emplacement étant occupé par l'unique feu de recul.

A demain

[cev604]

Bonjour Diabo

Dans le logement du cendrier, AV, il y a un trou en forme de T, en haut à droite.


Logement cendrier AV phase 1.


Je pense que c'est prévu d'origine pour l'éclaireur du cendrier.

Bon réveillon de la Saint-Sylvestre.

[Nicall]

CEV, ton éclairage de boite à gant est il monté comme a l'origine ?
Car j'ai monté le mien de l'autre coté de la "paroi", pour que l'actionneur qui se rétracte en fermant la porte, appuie sur une zone ronde en dépression de la porte. Comme ça, les fils sont invisibles, mais l'éclairage est peut-être moins bon.
Je ferai une photo tout à l'heure.

[cev604]

CEV, ton éclairage de boite à gant est il monté comme a l'origine ?
Car j'ai monté le mien de l'autre coté de la "paroi", pour que l'actionneur qui se rétracte en fermant la porte, appuie sur une zone ronde en dépression de la porte. Comme ça, les fils sont invisibles, mais l'éclairage est peut-être moins bon.
Je ferai une photo tout à l'heure.

Bonjour à toi ,

Non pas !

Ton montage est bien conforme à l'origine



La photo a été prise , lors du remplacement de l'ampoule grillée.



Le mien ayant une patte de fixation cassé, il est donc maintenu en place, avec un petit collier colson



Finalement, c'est un élément assez fragile, et ça peut donc casser avec les vibration de la porte .


Référence de l'ampoule.


Référence de l'éclaireur.

On en parle sur ce topic :
planetesujet-t59868.html

Bon réveillon.

[diabo]

@CEV
Je constate que l'on fréquente les mêmes cantines


Je vais faire une série de photo tout à l'heure

[Nicall]

Ah au temps pour moi, j'avais mal interprété la photo.

Voici une photo de l'emplacement du cendrier, on y voit un trou rond en haut à droite, probablement l'emplacement de la lampe. Je n'ai pas placé la mienne car fils trop courts.... j'y reviendrais "un jour".



Une chose m'intrigue dans la boite à gant, c'est la tige ressort au fond. A quoi sert elle ?



Bon reveillon également!

[diabo]

J'ai opté également pour la lampe dans le coffre, comme tout est prêt, autant ne pas s'en priver



Hier, montage du téléphone pour éviter les amendes !





L'éclaireur de boîte à gant était également cassé, j'ai coupé un morceau de plastique au cutter et j'ai fondu collé le tout au loctite 401. Il est devenu de fait indissociable de la boîte à gant, mais ce n'est pas important puisque le courant est monté via des cosses.









Test de continuité de courant ok



Coupure, soudure et un bout de gaine plus tard = j'ai gagné mon déjeuner



Remontage cet après-midi pour gagner mon dîner de réveillon

[Manu du 88]

Bonjour Diabo,

Tu as encore bien travaillé aujourd'hui

Est-ce que c'est moi qui regarde la photo dans le mauvais sens ou bien la pastille de ton pommeau est à l'envers ?

[Kurt]

Bonjour Diabo,

Tu as encore bien travaillé aujourd'hui

Est-ce que c'est moi qui regarde la photo dans le mauvais sens ou bien la pastille de ton pommeau est à l'envers ?

Le crémant a été débouché trop tôt chez diabo dirait-on.

[diabo]

Men parlez pas !
Je vais avouer en vous narrant l'histoire.
Je reçois le pommeau, très content de la refab et heureux qu'il remplace mon manche en bois
Je monte dans la voiture (par le côté chauffeur) je tiens le pommeau dans ma main...en bon gaucher que je suis. Je n'ai donc aucune force dans le bras droit. En bon gaucher donc, je ne change pas de main, je me retourne pour l'enfiler....à l'envers.
Plus qu'à décupler ma force pour l'enlever. Ce truc est plus difficile à enlever que l'épée d'excalibur !!!

Vous pouvez me féliciter

[Manu du 88]

Ah mince, sur la photo je n'avais pas vu que c'était le pommeau complet je pensais que c'était uniquement la pastille

Du coup effectivement c'est pas cool

Bon réveillon Diabo

[diabo]

Et voilà, fini





D'ici la fin de semaine j'aurais trouvé la force de retourner le pommeau

Bon réveillon à tous
